高频电子线路----调幅发射机的设计与仿真（原理与仿真方案）

一、 调幅发射机的原理与仿真方案

1、调幅发射机的原理及组成框图

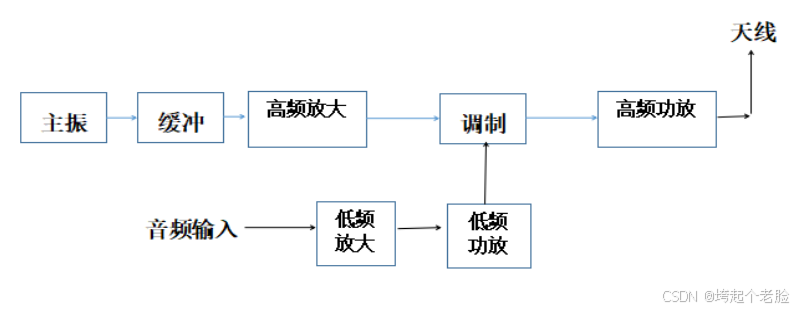

图1 调幅发射机的原理及组成框图

1. 主振电路：即载波产生电路，需要产生满足一定频率稳定度和准确度的高频振荡信号。
2. 缓冲隔离级：低增益、高输入阻抗的线性放大器，作用是将振荡器和大功率放大器隔离。将晶体振荡级与调制级隔离，从而减小调制级对晶体振荡级的影响；将功率激励级与调制级隔离，减小功率激励级对调制级的影响。
3. 低频功放：放大音频信号，将信号电压放大到调制级所需的调制电压对载波信号进行调制。
4. 调制：产生调幅波，本设计实现AM信号，调幅度介于0.3--0.8之间。
5. 高频功率放大：发射机的最末级，获得满足发射机发射功率需求。

基于本仿真实验的课程要求，将对于以下部分进行模块任务划分：

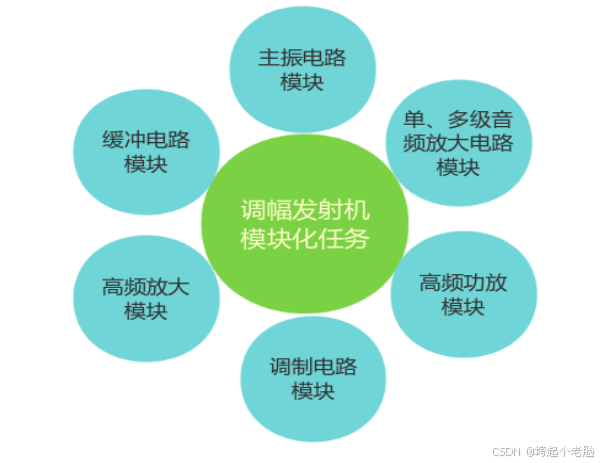

图2：模块化分任务

2、调幅发射机的仿真方案

基于课程实践设计任务指标等性能分析总结：

1. 载波产生电路：给定载波频率为535～1605kHz稳定、波形不失真的正弦波
2. 音频放大电路至少一级放大、电压放大10倍以上，波形没有明显失真；
3. 缓冲电路：输入正弦波，频率为前面所设计振荡器产生的载波频率，幅度为100mv左右
4. 调幅产生调幅度介于0.3-0.8之间的AM波指数为50%±5%
5. 调制信号500Hz~10kHz正弦波

   所以，本设计基于同模块多层次的设计：

1. 主振电路：载波产生电路，拟采用电容三点式LC正弦波振荡电路及其衍生改良电路，如西勒、克拉泼电路等调整，以确保优化电路模型，并成功将规定的1165kHz信号成功输出且不存在波形失真
2. 缓冲隔离电路：缓冲放大器是为了减弱后级对主振级的影响，它是一个低增益、高输入阻抗的线性放大器，作用是将振荡器和大功率放大器隔离。拟采用采用射极跟随器或集成运放电路构成缓冲电路。
3. 音频放大电路：以成功放大音频信号，采用分立元件，放大元件使用三极管、变压器等提升放大功率效果，并拟将将单级信号提升至多级信号输入，并同一电路对不同频率信号均有放大提升
4. 调制：产生调幅波，本设计实现AM信号，调幅度介于0.3--0.8之间。拟使用乘法器调幅、集电极调幅等方法构建AM稳定信号，且可以对其进行频谱分析。
5. 高频功率放大：发射机的最末级，获得满足发射机发射功率需求。
