数电交通灯设计

数电交通灯设计

一、设计要求

1，在十字路口的两个方向上各设一组红黄绿灯，显示顺序为其中一方向是绿灯、黄灯、红灯：另一方向是红灯、绿灯、黄灯。
2，设置一组数码管，以倒计时的方式显示允许通行或禁止通行时间，其中一个方向上绿灯亮的时间是20s，另一个方向上绿灯亮的时间是30s，黄灯亮的的时间都是 5s。
3，选做；当任何一个方向出现特情况，按下手动开关，其中一个方向常通行，倒计时停止。当特殊情况结束后，按下自动控制开关，恢复正常状态。

二、电路设计

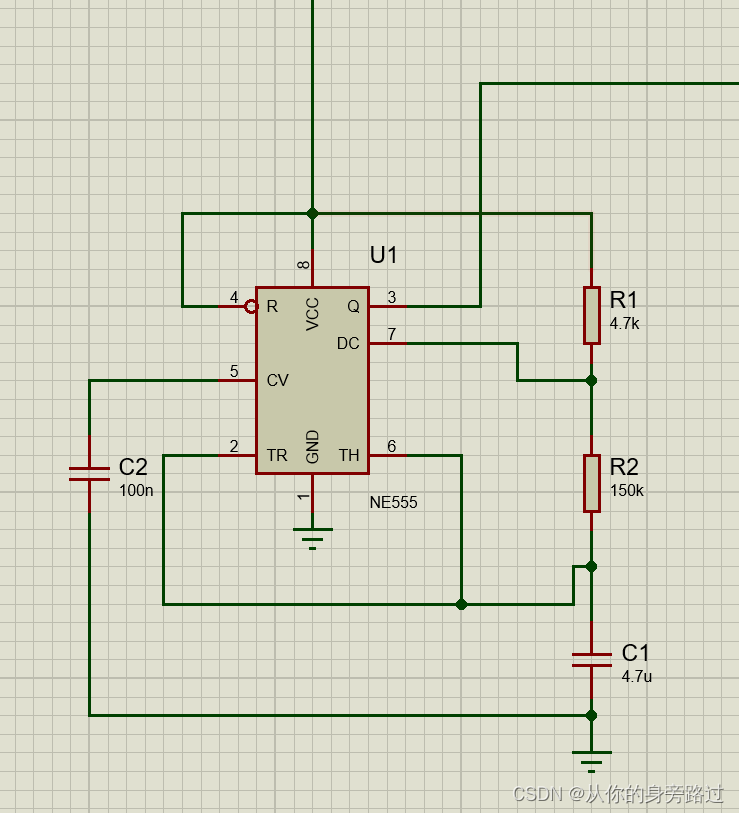

1、NE555波形发生

2、总电路图
