仪表放大器模块的使用以及接线方法 调零和放大倍数

AD620仪表放大器模块提供小信号放大,具备低失真、高频率和噪声滤除功能。调零过程包括短接信号输入端并调整输出至0V。模块支持单端和差分输入,可用于不同类型的传感器,通过调节放大旋钮设置所需的放大倍数或直流偏置电压。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

   仪表放大器的输出信号失真小,频率高,具有噪声滤除能力,更适合放大小信号。

  ad620仪表放大器模块

+S :信号输入端         -S:信号输入负端(可接GND)

Vout :信号输出       V-:输出一个-Vin的电压(可供传感器供电)

Vin:输入电压            GND:地 (注意:信号输入,信号输出,电源输入,3个信号必须共地。)

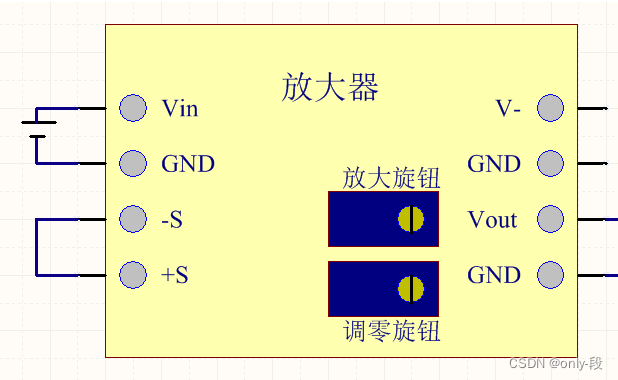

调零接线图

      使用ad620仪表放大器模块之前需要先进行调零 ,按照上接线,将+S-S短接,在Vin和GND直之间接入电源,这个电源电压应该为之后仪表放大器所在系统的电压保持一致,然后调节调零旋钮使输出Vout端输出0V即可完成调零

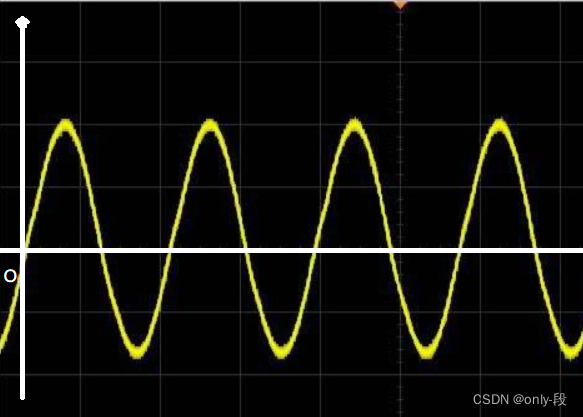

    另一种情况就是如果想要用仪表放大器实现对一个信号电压值进行一个抬升(就比如说将一个交流信号转化成一个直流信号如下图所示),也就是给这个信号加一个直流偏置电压,这个时候的调零就不在是将Vout调为0V,而是将Vout调为所需要的直流偏置电压。以下图为例。

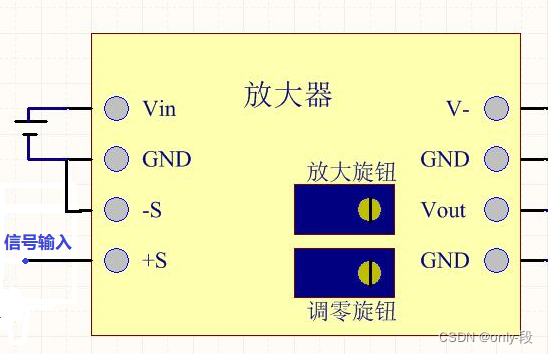

  单端输入接线图

 此接线图适用于单端输出的信号、传感器、硅光电池等。

放大倍数调节,在+S输入端加入信号,然后用电压表测量Vout输出端电压 ,调节放大旋钮,逆时针减小,顺时针增大,调节到预期的放大倍数即可。如果是上面说的加偏置电压的情况时,放大后的电压为: Vout  =  Vin  *  放大倍数  +  直流偏置电压。



差分输入接线图

 此接线图适用于差分输出的压力传感器、电桥等传感器。
