仪表放大器的一些心得体会

文章默认读者熟练掌握运放经典应用 虚短虚断概念 以及运放较为基本的参数选型

 tip:

共模信号计算公式：（V1+V2）/2

差模信号计算公式：  (V1- V2） /2

共模抑制比：差分放大电路中一项重要的指标就是共模抑制比，正如其名，意义是抑制两路输出的共模信号。

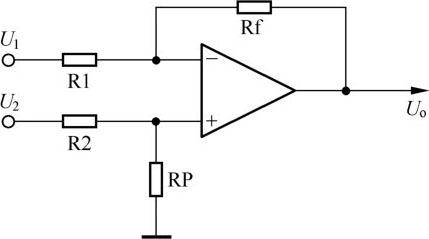

简单用下图举个例子：U2输入等于10v,U1输入等于6v。那么共模电压输入为8v，也就是比U2低2V，比U1高2v。两者电压之差为4v。也就是说该差分电路对这4v进行理想增益。也就是按照教科书上的公式进行输出。而实际上电阻并非理想，差分电路会将共模电压的一部分进行放大，作为U2与U1之间的有效电压差，最终参杂在输出的信号中，无法与真实信号相区别。

而差分放大器抑制这部分电压的能力称为共模抑制比（CMRR）

计算公式：CMRR=放大电路对差模信号的电压增益与对共模信号的电压增益之比的绝对值。

因为需要抑制零点漂移，所以共模电压增益越小越好，而差模电压增益越大越好。

                                                            差分放大电路

1.电路结构：实际上就是一个减法器

2.输出电压表达式（VA=U2,VB=U1）

3.由运放和分立电阻组成的差分电路的性能与运放、电阻匹配度等有关，在实际设计的时候需要考虑各方面因素（具体推导过程参考文末链接）

                                                                   仪表放大器

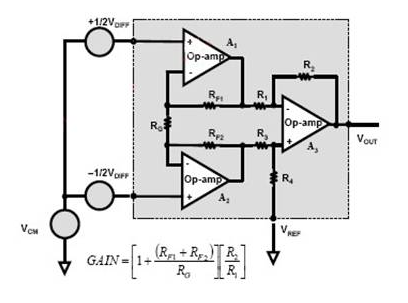

1.电路结构：两个同相比例放大器和一个减法器（差分放大电路）

2.掌握了虚短和虚短概念 很容易推出仪表放大器输出电压的表达式（上图中已经给明，不再赘述）

3.CMRR=1，由于电阻本身的个体差异，加上一放一视同仁的放大差模和共模信号，看起来公平，实际CMRR的重任交给了二放。

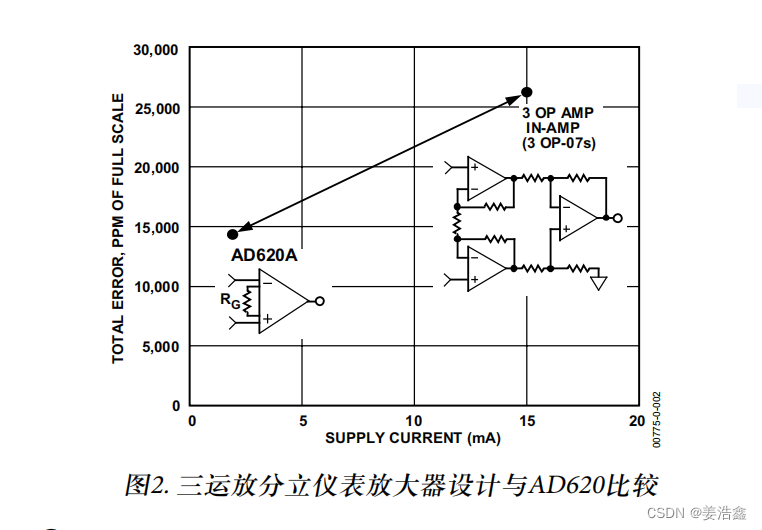

       经典的分离仪表放大器在差分放大电路基础上，利用一放对输入进行缓冲得到高阻抗。似乎看起来很简单， 实际在测试过程中却显得不尽人意。电阻的阻值的差异以及运放性能指标的不同，很难使用在对精度要求比较高的场合。

       所以各大公司推出了仪表放大器专用芯片，如AD620,AD621，AD622，AD623，AD624，AD625，AD8221都是。本文以AD620为例，

       很明显，AD620芯片内部集成了高精度的电阻和配备三个内部运放。可以解决一些板面空间不足的问题和CMRR错误。
