泰克示波器（Tektronix）的使用教程

一、示波器

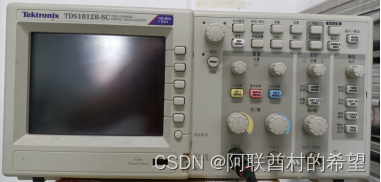

（一）、实物图

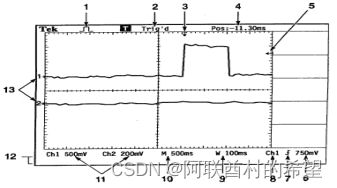

（二）、显示区的介绍

1、有三种不同的图形表示分别对应不同的获取方式：取样方式，峰值检测方式，平均值方式。

2、触发状态表示下列信息：

（1）Armed：示波器正采集预触发数据，此时所有触发将被忽略。

（2）Ready：所有预触发数据均已被获取，示波器已准备就绪接受触发。

（3）Trig'd:：示波器已检测到一个触发，正在采集触发后信息。

（4）Auto：示波器处于自动方式并正采集无触发下的波形。

（5）Scan：示波器以扫描方式连续地采集并显示波形数据。

（6）Stop：示波器已停止采集波形。

3、指针表示触发水平位置，水平位置控制钮可调整其位置。

4、读数显示触发水平位置与屏幕中心线的时间偏差，屏幕中心处等于0。

5、指针表示触发电平。

6、读数表示触发电平的数值。

7、图标表示的所选触发类型。有如下几种：上升沿触发；下降沿触发；行同步视频触发；场同步视频触发。

8、读数表示视窗时基设定值。

9、读数表示主时基设定值。

10、读数显示了主时基的设定值。

11、读数显示了通道的垂直标尺系数。

12、显示区短暂地显示在线信息。

13、在屏幕上指针表示所显示波形的接地基准点。如果没有表明通道的指针，就说明该通道没有被显示。

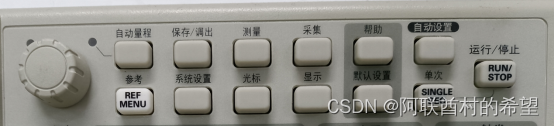

（三）、控制钮区介绍

1．SAVE/RECALL（保存/调出）：显示储存/调出功能菜单，用于设置仪器或波形的储存及调出。示波器的设置状态储存在永久性存储器中，在打开示波器时，设定值恢复为上次关闭时所处的状态。使用者也可调出厂家预设状态来对示波器进行设置。

2．MEASURE（测量）：显示自动测量功能菜单。可实现5种自动测量并可同时显示其中4种测量结果。测量时先按下顶部菜单框按钮以选择"信源"或"类型"菜单。从"信源"菜单中可选择待测量的信道，从"类型"菜单中可选择测量类型（频率、周期、平均值、峰-峰值等。）

3．ACQUIRE（采集）：显示获取功能菜单以设定获取方式。获取方式有三种：取样，峰值检测，平均值。预设置方式为取样方式。

4．AUTOSET（自动设定）：自动设定功能可自动调节各种控制值，以产生适宜观察的信号显示。如获取方式、水平位置、触发类型、触发方式等。

5．UTILITY（参考功能）：通过该按钮可查看系统状态、故障状态，还可进行自校正及选择显示语言。

 6．CURSOR（光标）：使用该按钮可显示光标功能菜单。通过其中的"类型"菜单项可选择测量内容，如选择"电压"可测量振幅，选择"时间"可测量时间和频率；通过"信源"菜单项可选择通道1，通道2，数学值，参考A等。

1. 注意：当按下CURSOR按钮后，显示屏上出现两条虚线光标，可使用垂直位移控制钮调整光标位置。当使用其它按钮调出相应的功能菜单后，光标仍将保持显示，但不能进行调整。

7．DISPLAY（显示）：通过该按钮可调出显示功能菜单，其中可选择波形的显示方式及调整显示的对比度等。

8．HARDCOPY（硬拷贝）：使用该按钮可打印出显示图像的硬拷贝。但需安装带有RS-232等端口的扩展模块，并与打印机相连接。

9．RUN/STOP（启动/停止）：通过该按钮可启动和停止波形获取。

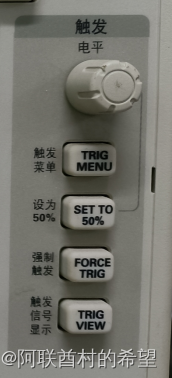

（四）、触发控制钮区介绍

1. 该按钮区位于面板的右上方。共有4个按钮和1个旋钮。

1．TRIGGER MENU：使用"TRIGGER MENU"钮可调出触发方式选择菜单，触发方式有边沿触发和视频触发两种，每类触发方式对应不同的功能菜单项，使用者可根据实际情况选择相应按钮进行调整。

2．SET LEVEL TO 50%：使用该按钮可将触发电平设置在触发信号幅值的垂直中点。

3．FORCE TRIGGER（强制触发）：通过该按钮可保证不管是否有足够的触发信号，都会自动启动获取。当采样停止时，该按钮无效。

4．TRIGGER VIEW（触发源观察）：按下该按钮后 ，屏幕上原来显示的波形被触发源波形取代，这样可查看触发设置及其对触发信号的影响等。

5．LEVEL/HOLD OFF（电平/释抑）旋钮：该旋钮有两种作用。作为边沿触发电平控制钮，其可设定触发信号必须通过的振幅，以便于获取；作为释仰控制钮，其可设定接受下一个触发事件之前的时间值，可参考前面所述关于"释抑"的内容。

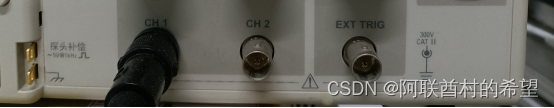

（五）、连接器区介绍

1．PROBE COMP（探极补偿）：在首次将探极与任一输入通道连接时，可进行探极补偿调节，使其与输入通道相匹配。方法如下：

（1） 将示波器探头与CH1相连接，然后将探头端部与"PROBE COMP（探极补偿）"的5V端相连，探头的基准导线与其地线相连。

（2） 按下"CH1 MENU"钮启动CH1通道，然后按"AUTOSET"钮。

（3） 检查所显示波形的形状，并根据情况对探头进行适当调节。

2． CH1，CH2（通道1，通道2）：显示相应通道信号的波形所需的输入连接器。

3． EXT TRIG（外部触发）：外部触发源所需的输入连接器，可使用触发功能菜单来选择触发源。

（六）、垂直/水平控制钮区介绍

1．垂直控制钮区（VERTICAL）

（1）使用其中的垂直控制钮（位置）来调整波形的位置及垂直标尺，以及设定输入参数。

（2）VOLTS/DIV（伏/格）旋钮：当使用"启动/停止"钮停止波形获取时，使用该旋钮可调整波形的垂直幅度。

（3）使用"CH1/CH2菜单"按钮可显示输入信号的波形及调出相应的功能菜单，在其菜单中可可调节"VOLTS/DIV"旋钮的灵敏度（即粗调/细调），还可设置带宽限制的及探头衰减系数的调整。

（4）MATH菜单钮：使用该旋钮可调出数值功能菜单，可进行反相显示及调节不同通道信号的叠加、相减等。

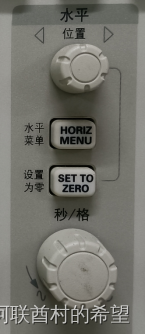

2．水平控制钮区（HORIZONTAL）

（1）使用其中的水平控制钮（位置）可调整所有通道的波形水平位置及改变水平刻度，注意在屏幕水平方向上的中心是波形时间参考点，在改变水平刻度时会导致波形相对屏幕中心扩张或收缩。水平位置改变波形相对于触发点出现的位置。

（2）SEC/DIV（秒/格）旋钮：当使用"启动/停止"钮停止波形获取时，使用该旋钮可调整波形的水平幅度。

（3）HORIZONTAL MENU：使用该按钮可进行视窗区域设定（使用时依照显示屏底部的提示进行），还可调节触发电平及释抑时间等。

注意、具体功能多操作自然明白，介绍是属于别人的，自己操作才是属于自己的。
