利用虚短和虚断分析基本的线性电路

本文详细解释了理想运放中的虚短和虚断概念,探讨了同相、反相放大电路的工作原理,以及电压跟随器、求差电路、积分电路和微分电路的应用。强调了这些电路在实际工程中的重要性,如信号处理和模拟运算。
摘要由CSDN通过智能技术生成

一,什么是虚短和虚断

虚短:在理想的运放电路中输入两端的电压无限接近,即V+=V-

虚断:输入端的电阻很高,等效于i+=i-

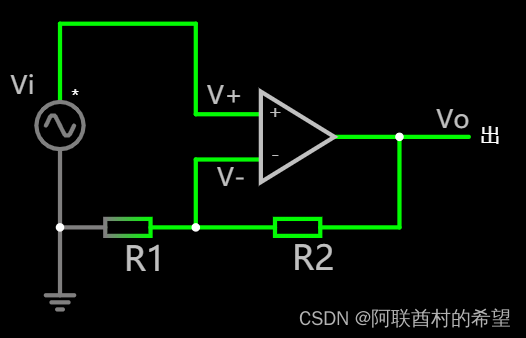

二,同相放大电路

根据理想运放的特性

V+ ≈ V- (虚短)

I+ = I- = 0 (虚断)

所以反向输入端没有电流,R1,R2串联分压

Vi = V+ = V- =\frac{R1}{R1+R2}\cdot Vo

电压增益   Av=\frac{Vo}{Vi}=1+\frac{R2}{R1}

由于虚短和虚断,Vi=V+,Ii = I+ ≈0

输入电阻Ri =\frac{Vi}{Ii} \rightarrow \infty

输出电阻R_{o}\rightarrow 0

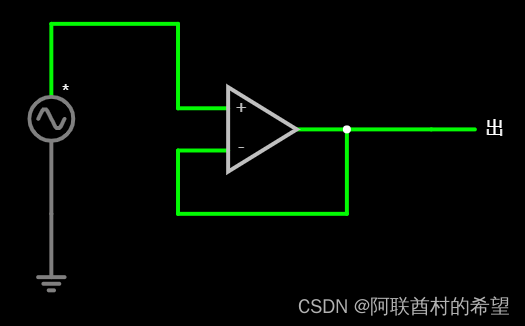

三,电压跟随器

同相放大电路的一种特殊形式,根据同相放大电路的增益计算公式,Av=1;

Vo = V-  = Vi ;I+ ≈ 0;所以Ri ≈ ∞

作用:隔离或缓冲,将负载和信号源之间隔离开,负载电阻变动,输出电压不跟随变动

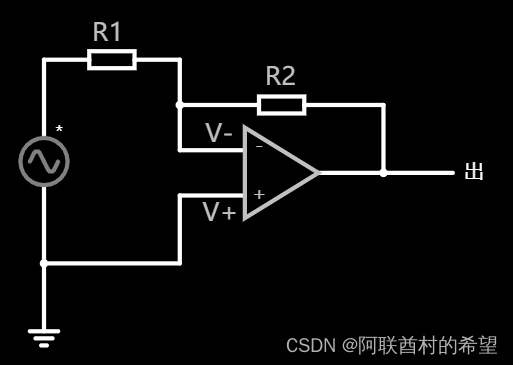

四,反相放大电路

根据理想运放的特性

V+ ≈ V- (虚短)

I+ = I- = 0 (虚断)

所以 V+ ≈ V- = 0, I- = 0 ;   即I_{R1} =I_{R2}

\frac{Vi -V _{-}}{R1} =\frac{V _{-} -Vo}{R2}

电压增益   Av=\frac{Vo}{Vi}=-\frac{R2}{R1}

输入电阻 Ri =\frac{Vi}{I_{R1}} =\frac{Vi}{Vi/R_{1}} =R_{1}    (实际电路中R1不能选择太大)

输出电阻R_{o}\rightarrow 0

五,求差电路

方法一

Vi1接地,Vi2作用,是同相放大电路V_{o1}=\frac{Vo}{Vi}=\left ( 1+\frac{R4}{R1} \right )\cdot \frac{R2}{R2+R3}\cdot V_{i2}

Vi2接地,Vi1作用,是反相放大电路V_{o2}= -\frac{R4}{R1}V_{i1}

所以   V_{o}=V_{o1}+V_{o2}=\left ( \frac{R1+R4}{R1} \right )\cdot \left ( \frac{R2}{R2+R3} \right )\cdot V_{i2}-\frac{R4}{R1}V_{i1}


方法二

根据虚短,虚断和N,P点的KCL得

V_{n}=V_{p}                               \frac{V_{i1}-V_{n}}{R1} = \frac{V_{n}-V_{i1}}{R4}                             \frac{V_{i2}-V_{p}}{R2} = \frac{V_{p}-0}{R3}

即  V_{o}=\left ( \frac{R1+R4}{R1} \right )\cdot \left ( \frac{R2}{R2+R3} \right )\cdot V_{i2}-\frac{R4}{R1}V_{i1}

 (V_{i2}-V_{i1} =V_{id}称差模输入电压)


\frac{R_{4}}{R_{1}} = \frac{R_{3}}{R_{2}}

 (差模输入电压: V_{i2}-V_{i1} =V_{id})

V_{o}=\frac{R4}{R1}\left ( V_{i2}-V_{i1} \right )

差模电压增益A_{vd}=\frac{V_{o}}{V_{i2}-V_{i1}}=\frac{R4}{R1}

共模输入电压:V_{i2}=V_{i1} =V_{ic}

由于虚短和虚断,此时I_{id}=I_{2} =I_{3}=-I_{1}=-I_{4}

(省略)

差模输入电阻Ri =\frac{Vid}{I_{id}} =R_{1}+R_{2}

此时输入电阻有限,要提高输入电阻,两个输入端加一个电压跟随器,此时电路的输入电阻无穷大,此电路为仪用放大器


若继续R_{4}=R_{1}

V_{o}=V_{i2}-V_{i1}

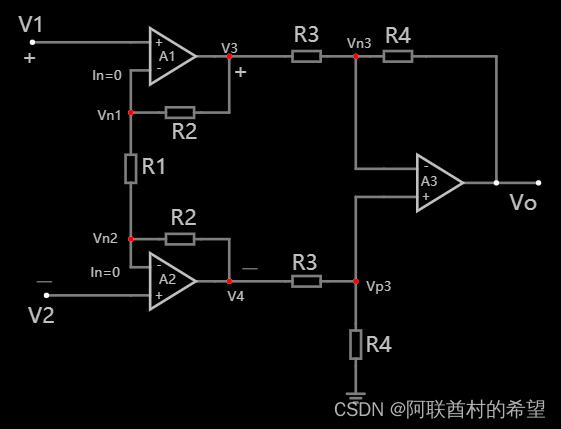

六,仪用放大器

由虚短得V_{R1}=V_{1}-V_{2}

由虚断 \frac{V_{3}-V_{4}}{2R_{2}+R_{1}}=\frac{V_{R1}}{R1}

所以V_{o}=\frac{R4}{R3}\left ( V_{4}-V_{3} \right )=-\frac{R4}{R3}\left ( 1+\frac{2R_{2}}{R_{1}} \right )\left ( V_{1}-V_{2} \right )

得电压增益   Av=\frac{Vo}{V1-V2}=-\frac{R4}{R3}(1+\frac{2R_{2}}{R1})

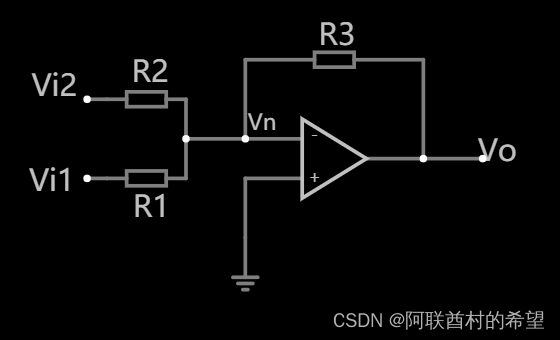

七,求和电路

方法一

Vi1接地,Vi2作用,是同相放大电路V_{o1}= -\frac{R3}{R2} V_{i2}

Vi2接地,Vi1作用,是反相放大电路V_{o2}= -\frac{R3}{R1}V_{i1}

所以   -V_{o}=V_{o1}+V_{o2}=\frac{R3}{R1} V_{i1}+\frac{R3}{R2} V_{i2}


方法二

根据虚断得

I_{1}+I_{2}=I_{3}

即   \frac{V_{i1}-V_{n}}{R1}+\frac{V_{i2}-V_{n}}{R2} = \frac{V_{n}-V_{o}}{R3}

 根据虚地得

       V_{n}=0

即  -V_{o}=\frac{R3}{R1} V_{i1}+\frac{R3}{R2} V_{i2}

此时输出反向,加一个反向放大电路即可消去负号

运放在反相端输入的时候,正相端(经过电阻)接地,导致U+=U-=0。

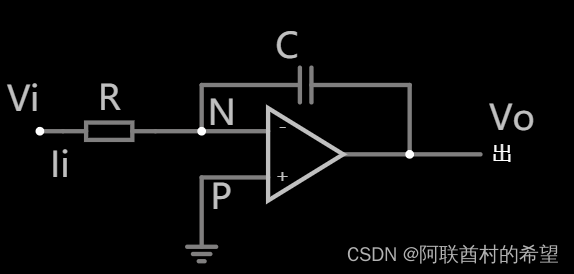

八,积分电路

(电容器上电压电流的关系             V=\frac{1}{C}\int idt           i=C\frac{dV}{dt} )

根据虚短  Vn=0      所以 Vn - Vo =Vc

根据虚断  I-=0       Ic=Ii     Ii=Vi/R

即 V_{n}-V_{o}=\frac{1}{C}\int I_{i}dt=\frac{1}{C}\int \frac{V_{i}}{R}dt

所以V_{o}=-\frac{1}{RC}\int V_{i}dt

与一般RC电路有何区别(之后拿出来单独分析)

应用:函数发生器(三角波或锯齿波发生器),有源滤波器,显示器的扫描电路,模数转换器或作为数学模拟运算器等。

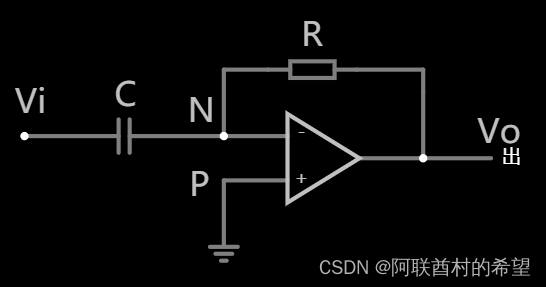

九,微分电路

推导方式与积分电路相似,可自行推导

V_{o}=-RC\frac{dv_{i}}{dt}
