如何理解扩频解扩（扩频操作抑制窄带噪声）看不懂锤死我

如果你经常接触扩频码，那么肯定疑惑，扩频码到底有何作用？

在很多领域都用到扩频码，如卫星领域PRN码（pseudo random noise code，随机噪声码）应用很是广泛，对于不同的GNSS对应许多不同的PRN码。GNSS信号扩频码主要有三种结构，分别是LFSR （linear feedback shift register, 线性反馈移位寄存器）、Legendre（勒让德）序列和Memory code（存储码）结构。

而用的最多的扩频码则是基于LFSR的扩频码，其生成器主要由移位寄存器、反馈抽头电路组成。根据LFSR的详细配置，将基于LFSR的GNSS PRN生成方法细分为m序列、Gold码、Kasami码和IZ4码。

在此介绍最简单的m序列，便于理解

如图为Glonass L1OF/L2OF码发生器示意图

其采用最简单的PRN码发生器结构。它包含一个9位移位寄存器，反馈抽头为第5位和第9位。寄存器的初值都是1。输出序列是m序列。该序列的周期为L =−1 = 511个码片。具体生成过程不在此赘述，本文主要内容为下面扩频码作用解释。

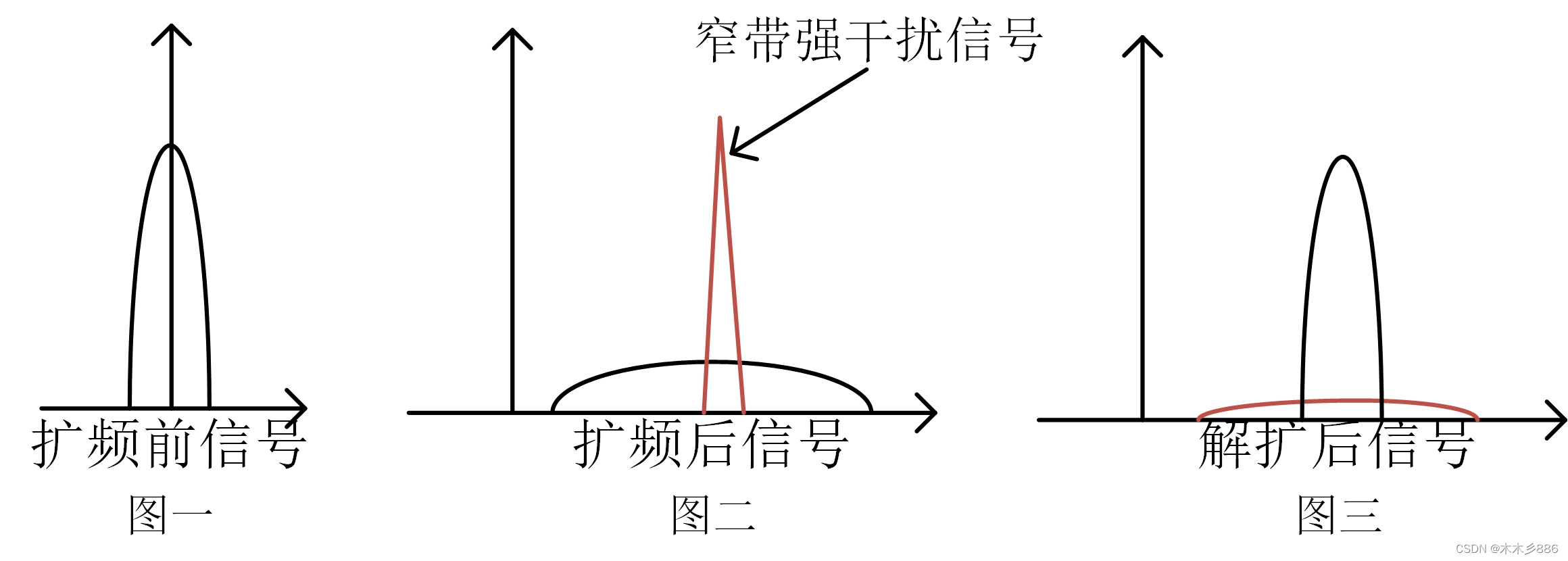

如下图所示，即为扩频与解扩过程的信号详细变化图。由此也可以看出，扩频对窄带噪声完美的抑制效果。

图一为最开始的原始信号 ，我们不妨把其记为d。

本文最开始介绍的扩频码我们不妨记为c。

此处要用到相关操作，对于一组信号序列而言，当其与自身序列做自相关时，其得到的函数值最大。而两个毫不相干的序列进行互相关运算时，其获得的函数值很小。（具体相关操作不在此赘述，很好理解，可自行查找相关内容学习）

在信号产生的最开始，其如图一所示。我们使其进行相关处理，不妨记其处理后的信号为s

因此

其中操作为模二加（异或）

因为原始信号d与扩频码c差异很大，因此，此时信号d如图二中较低的黑线部分。然后把信号送入信道中，此时引入窄带强干扰信号，如图二红色线部分。

当接收端接收到信号时，此时由于扩频操作，信号会淹没在噪声下。因此，我们在接收端进行解扩操作。而解扩操作即为对s再进行一次扩频操作，即可恢复原始信号，具体恢复原因如下公式。我们不妨记解扩信号为J

此时

即可恢复出原始信号d。因此，此时恢复的原始信号即为图三的黑色线信号，而对于噪声而言，则是进行了一次扩频操作。因此，较强的窄带噪声则会变得微弱，很难再影响到我们发送的信号d，如图三所示。

 其公式中的模二加（异或）过程如上图所示（图示还是更容易理解其调制过程）

其恢复原始信号也可由图示理解，当两个相同的序列（即扩频解扩的两组相同的扩频码）进行异或，其值都为0。因此，0与任何值进行异或都是原始值。（异或操作可以调节运算的先后顺序，不改变其最终值）
