vivado工程创建及工程测试testbench教程

一、工程创建

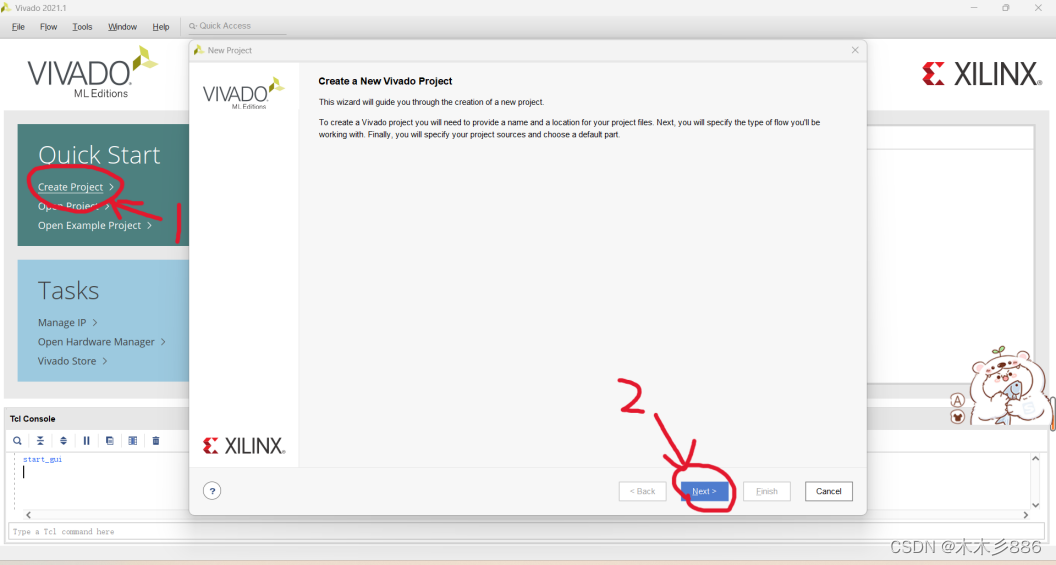

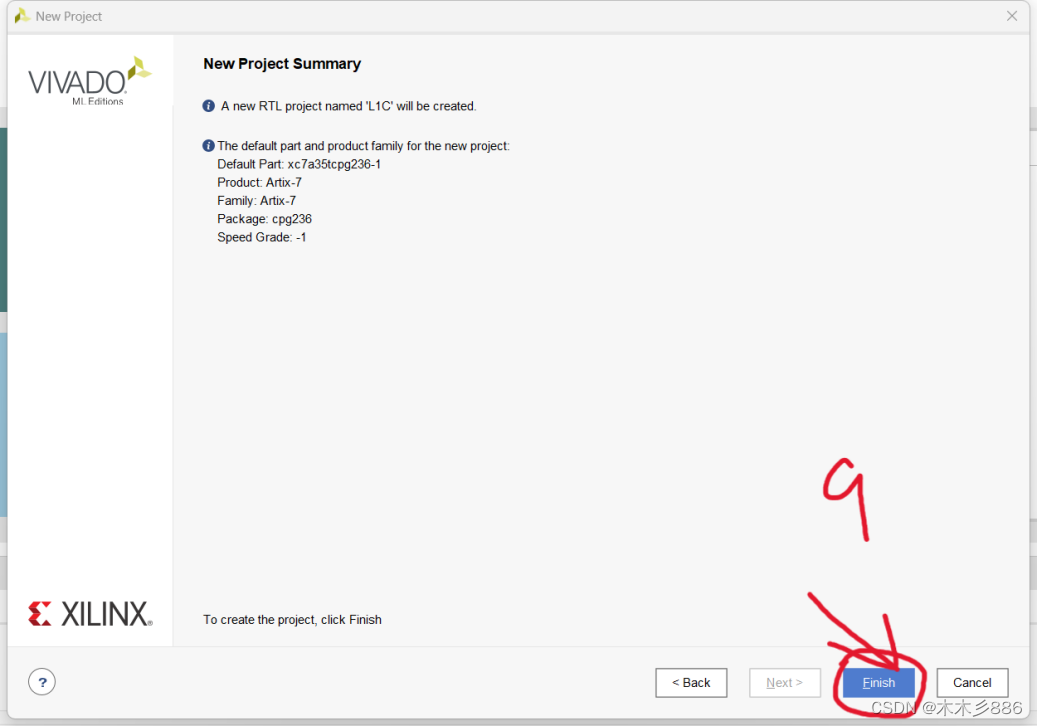

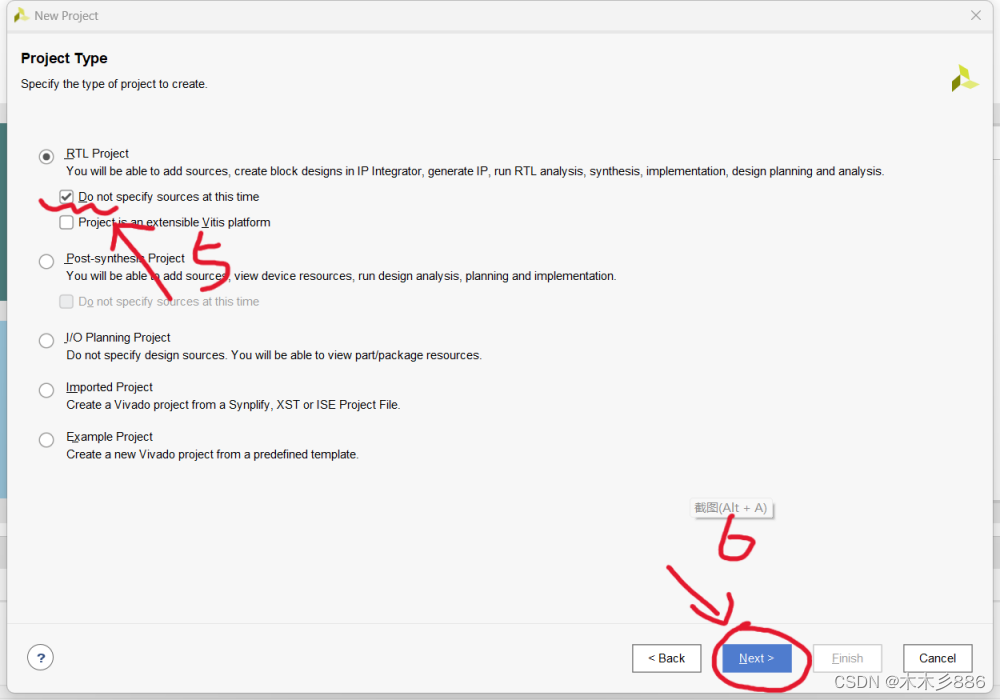

按如下30步流程即可创建并完成仿真

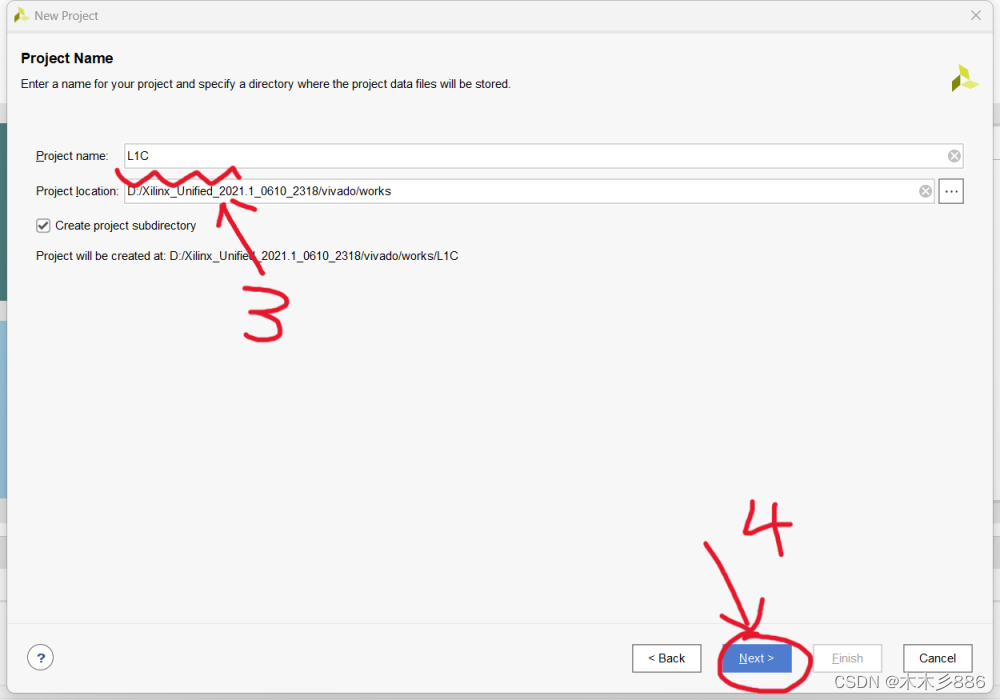

第三步对工程命名

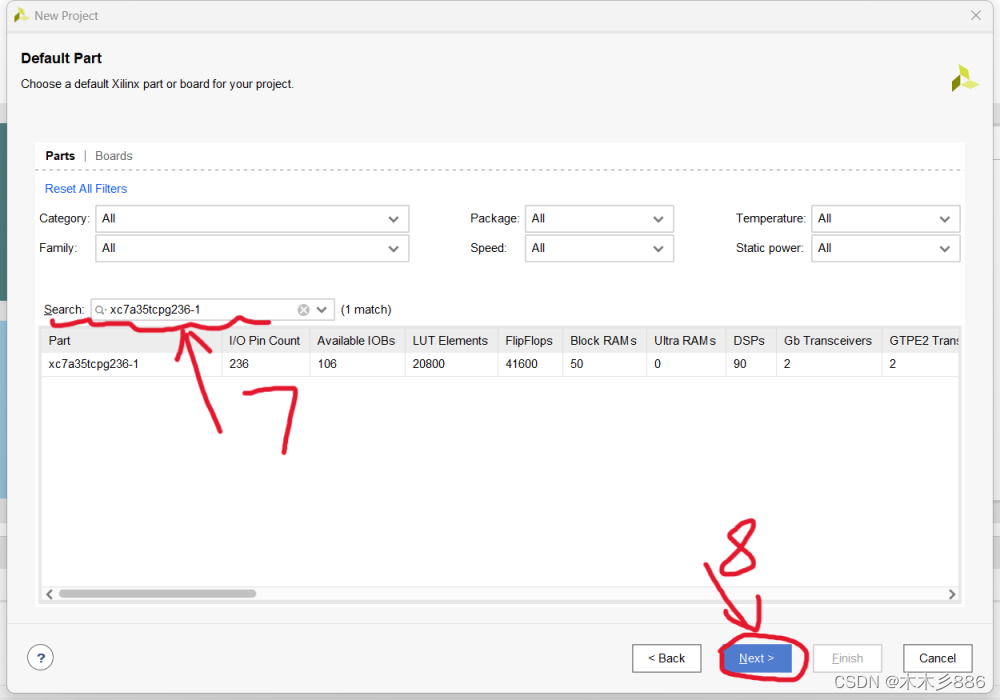

第七步搜索你的FPGA板型号

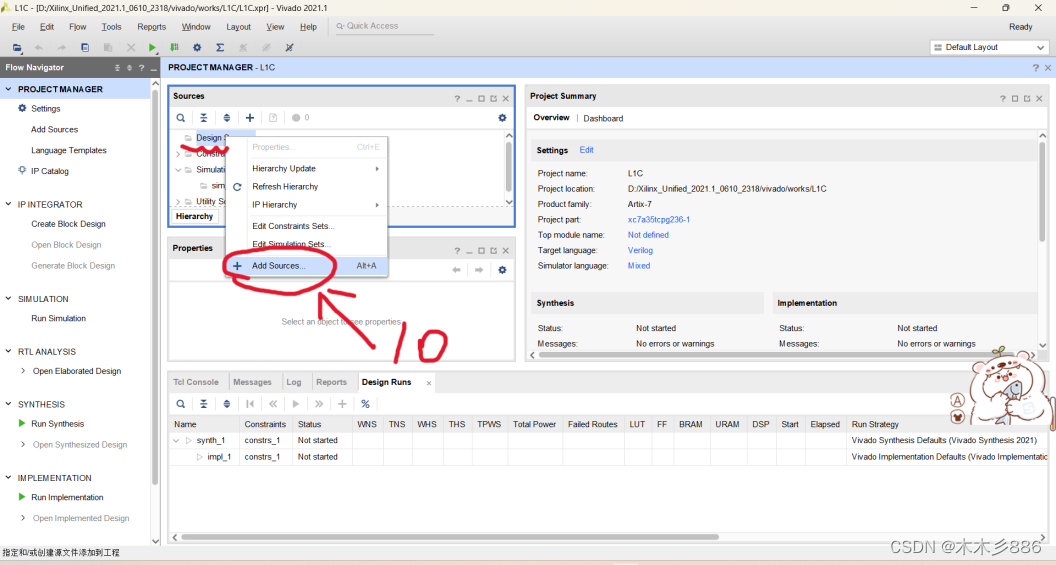

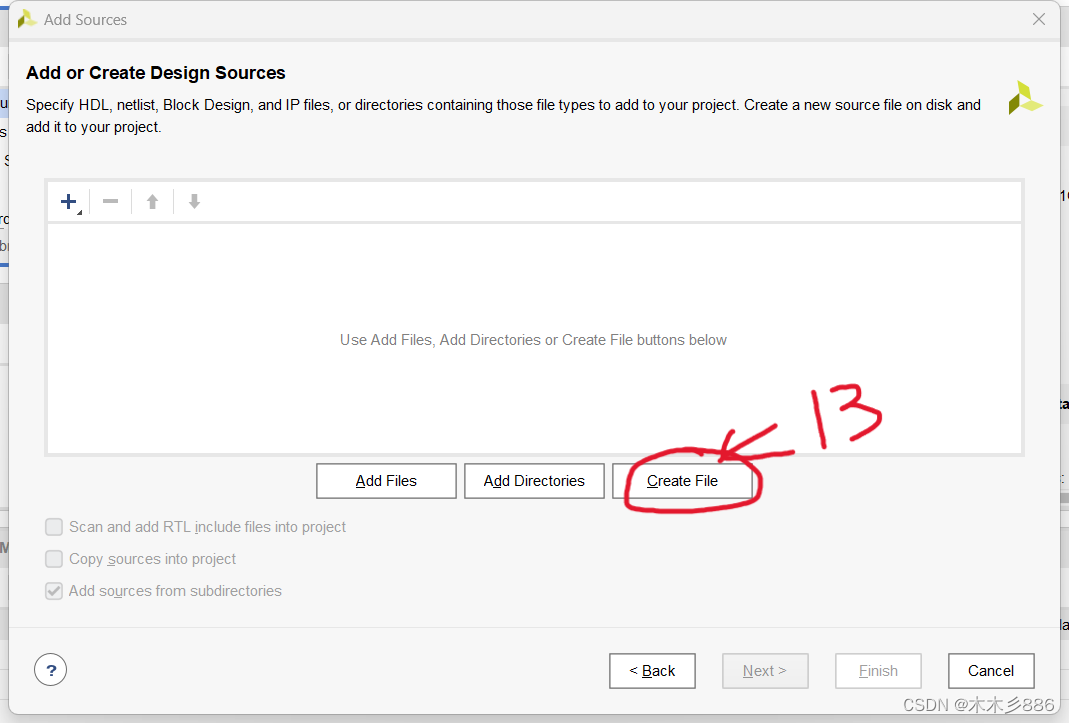

此处右键design sources选择出现的add sources

此处为design sources

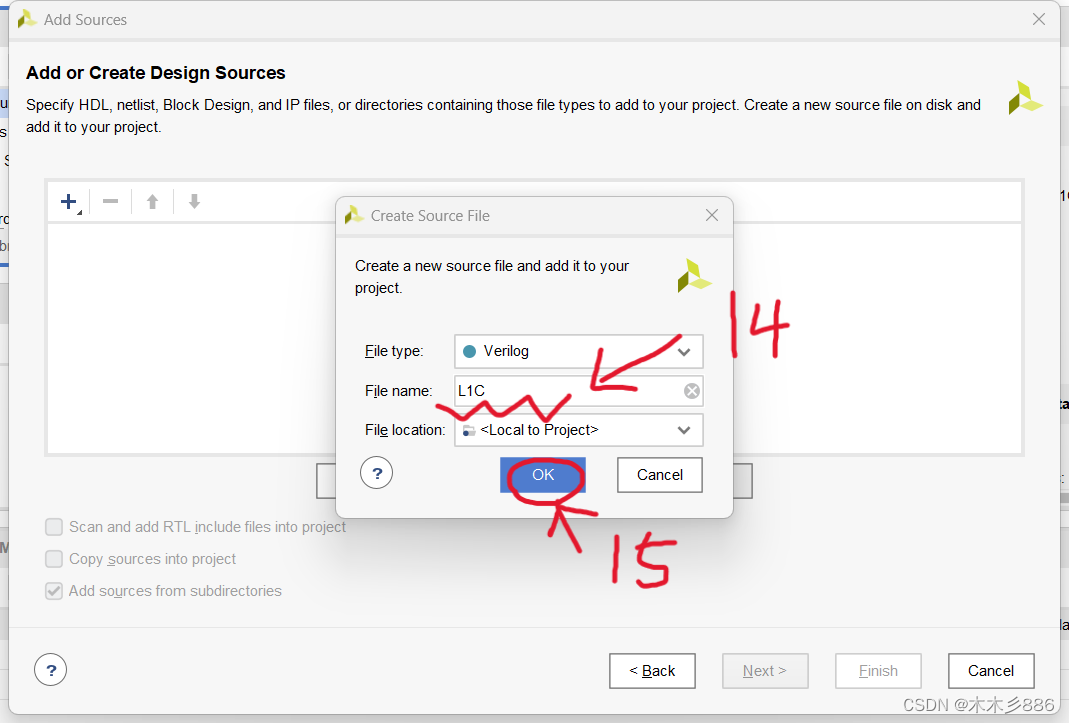

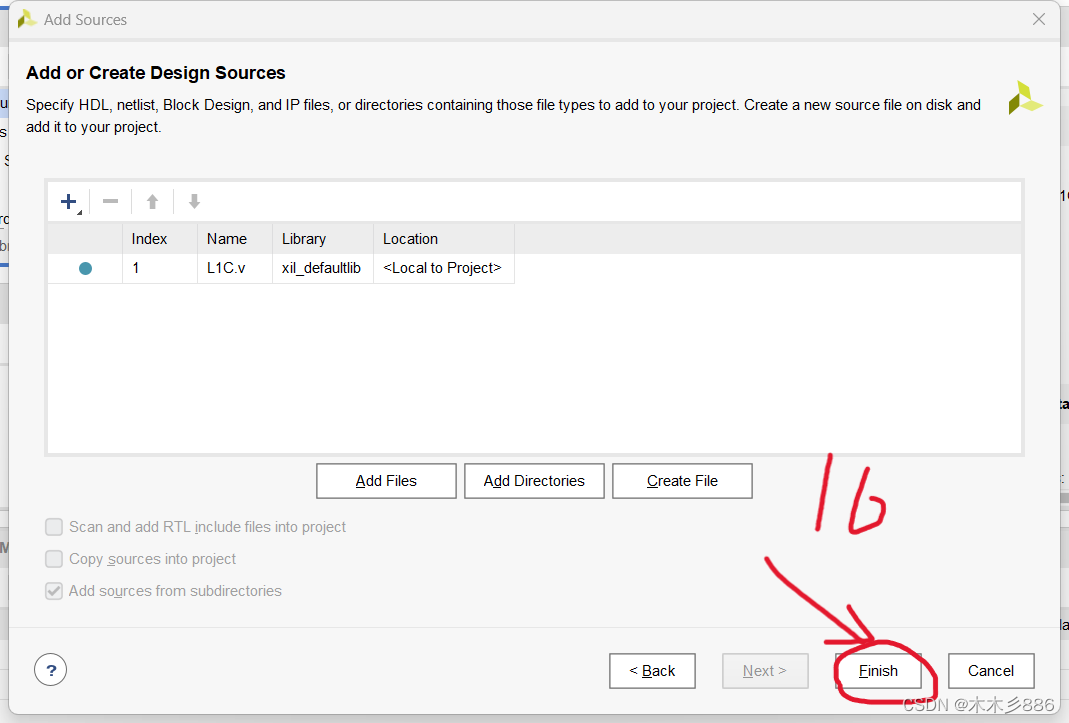

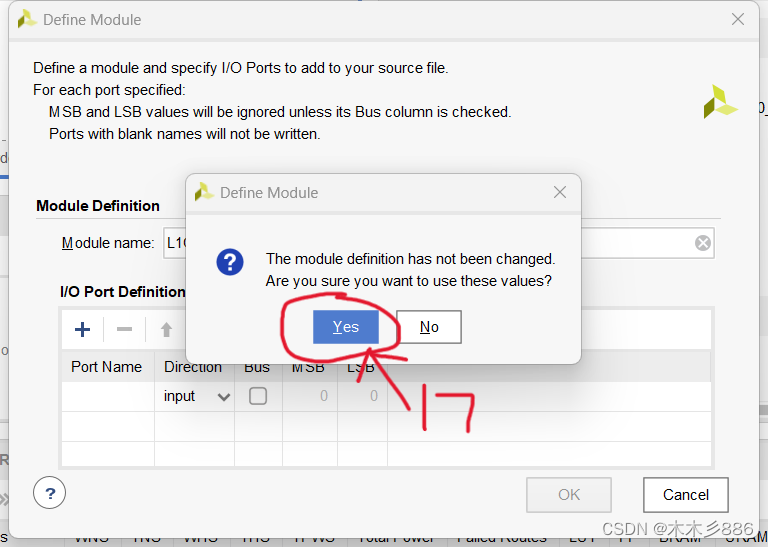

第十四步对你的design sources命名

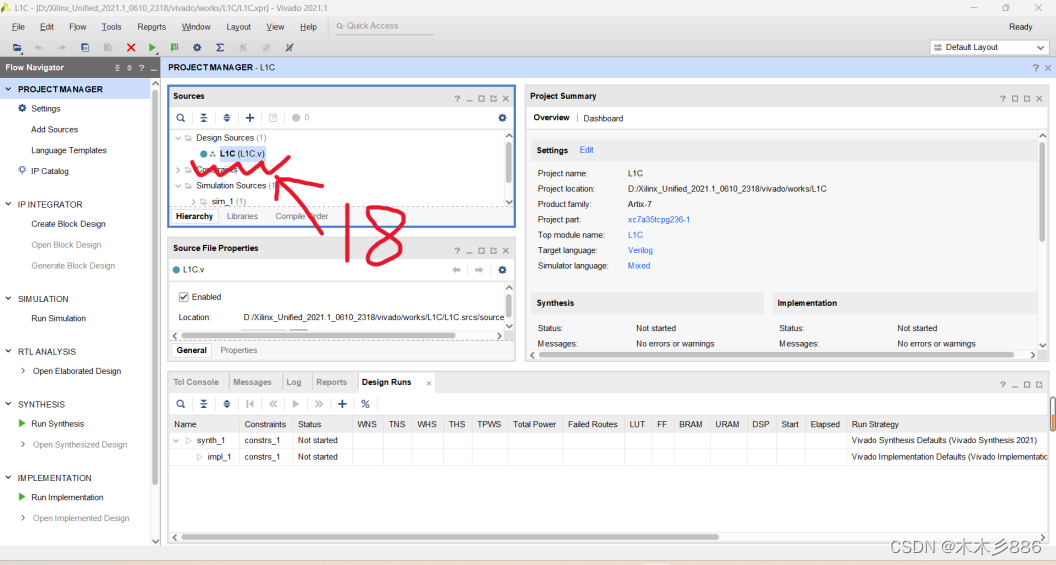

第十八步双击design sources中你创建的文件

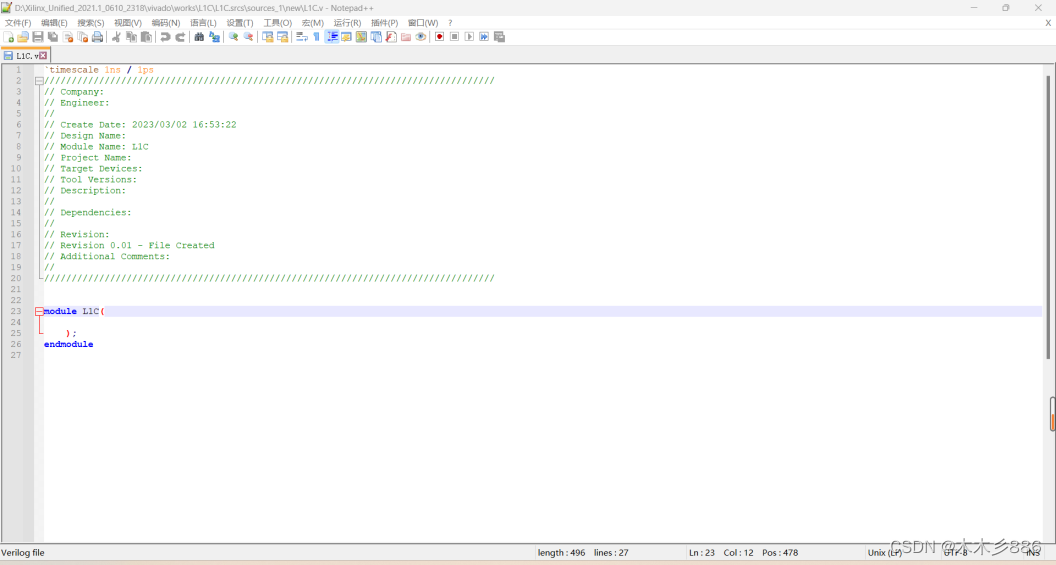

这里我绑定了notepad++，因此自动跳转到notepad++，因为vivado自带的编辑页面很不舒服，因此建议绑定一个你习惯的编辑器，notepad++、vs等等都可以，具体教程网上都有，很简单

这里进行代码的编辑例如：
（该程序具体用法看上篇博客）

module L1C(
        clk,
		work,
		l1c,
		code
//端口列表
    );
input clk;
input work;
input [5:0]l1c;
output code;
wire   code;
//I/O端口说明
reg  [5:0]r0; //寄存器RO
wire feedback; //反馈值
//中间变量定义
// -----------------------------------------------------------------------------------------------------
// ------------------------------Code Generator Part ---------------------------------------------------
// -----------------------------------------------------------------------------------------------------
always @(posedge clk) //clk上升沿及rst下降沿执行操作
   begin
     if(!work)
   begin
     r0 <= l1c;
   end else
   begin
     r0 <= {r0[4:0],feedback};
   end
   end
assign feedback = r0[2] ^ r0[5];  //反馈值
assign code = r0[5];              //输出值
endmodule

程序写完记得保存

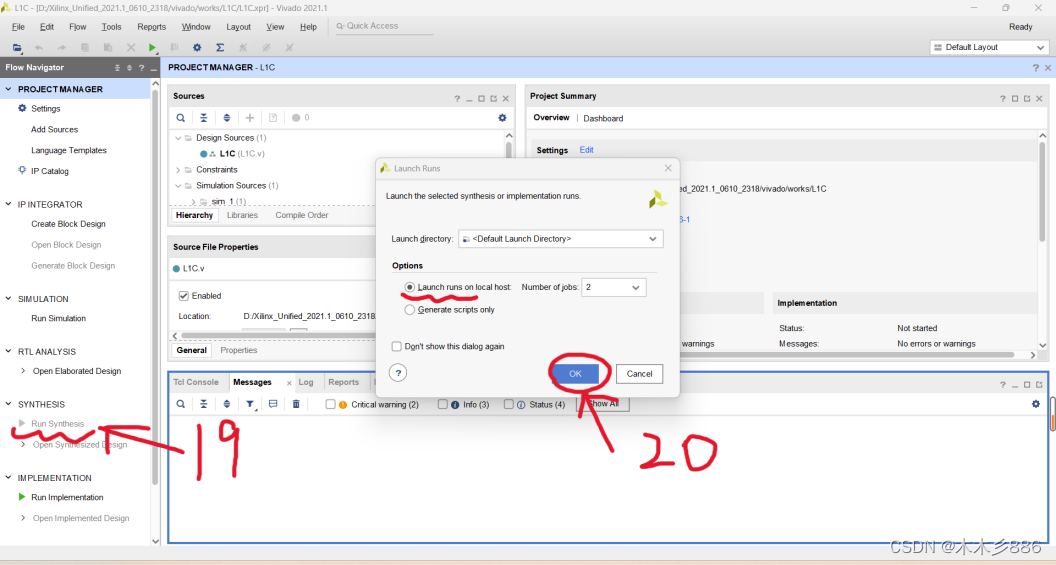

第十九步点击SYNTHESIS中的Run Synthesis
这样系统会自动帮你检查代码是否错误

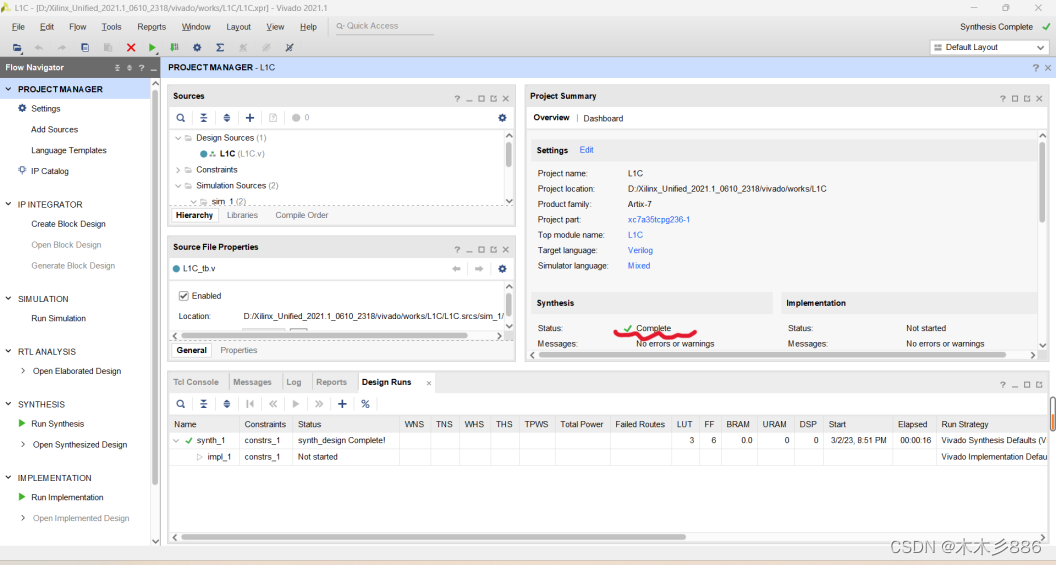

出现complete，表明程序没问题

二、工程测试testbench

接下来介绍测试工程的创建

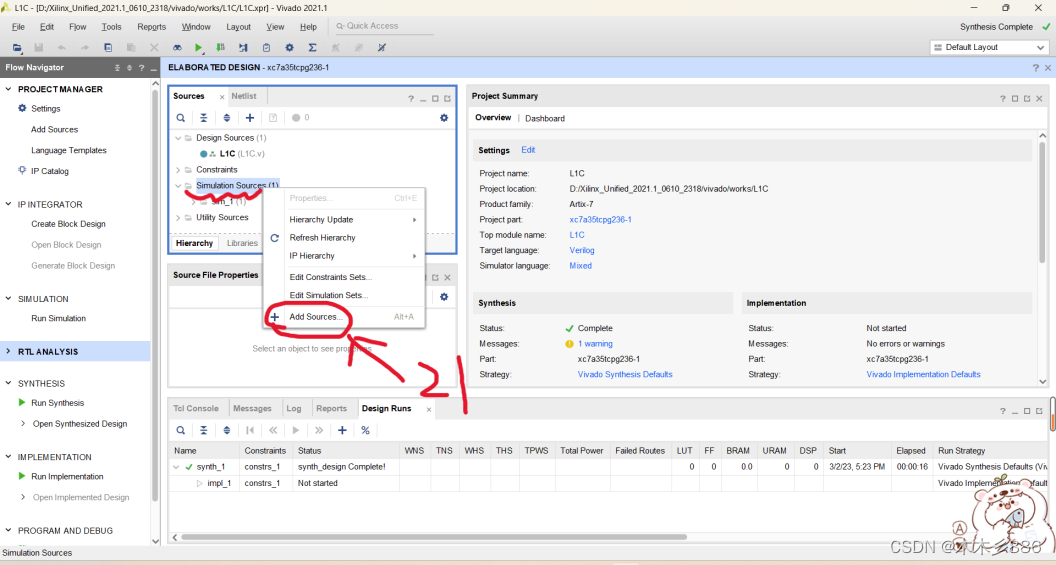

此处右键simulation sources点击add sources

第二十二步点击simulation sources

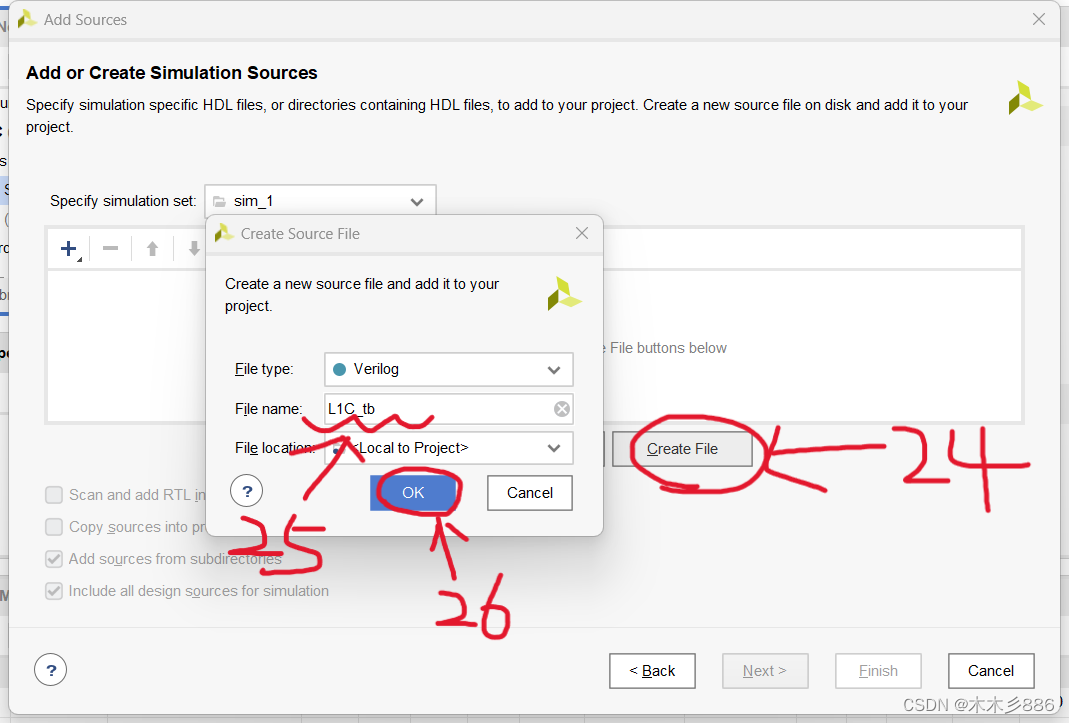

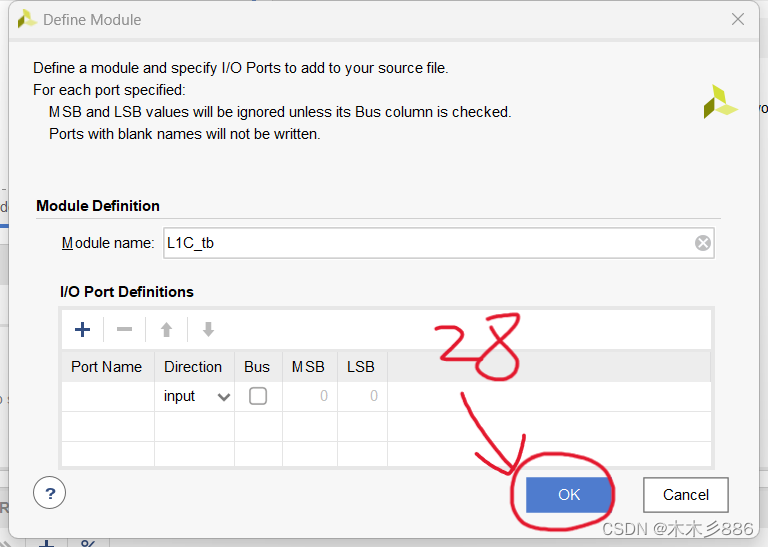

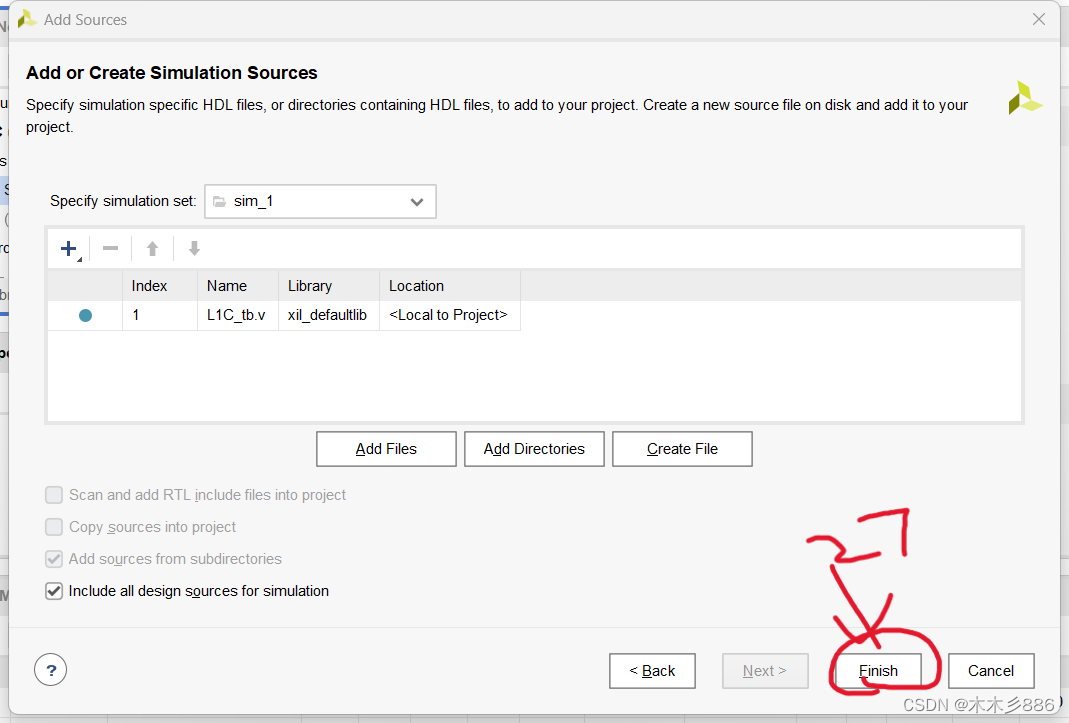

第二十五步为测试文件命名

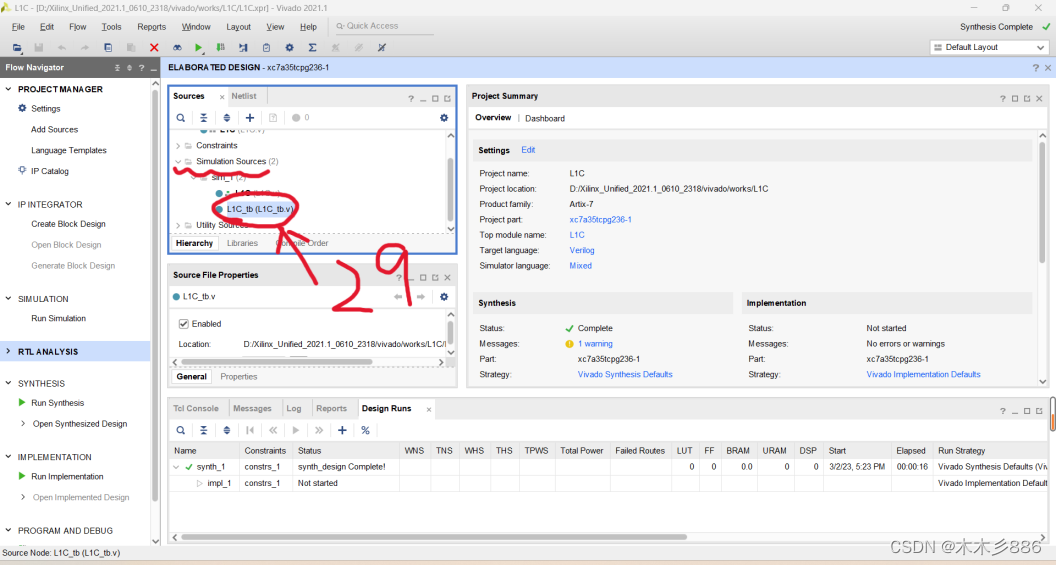

第29步双击simulation sources中你所创建的测试文件

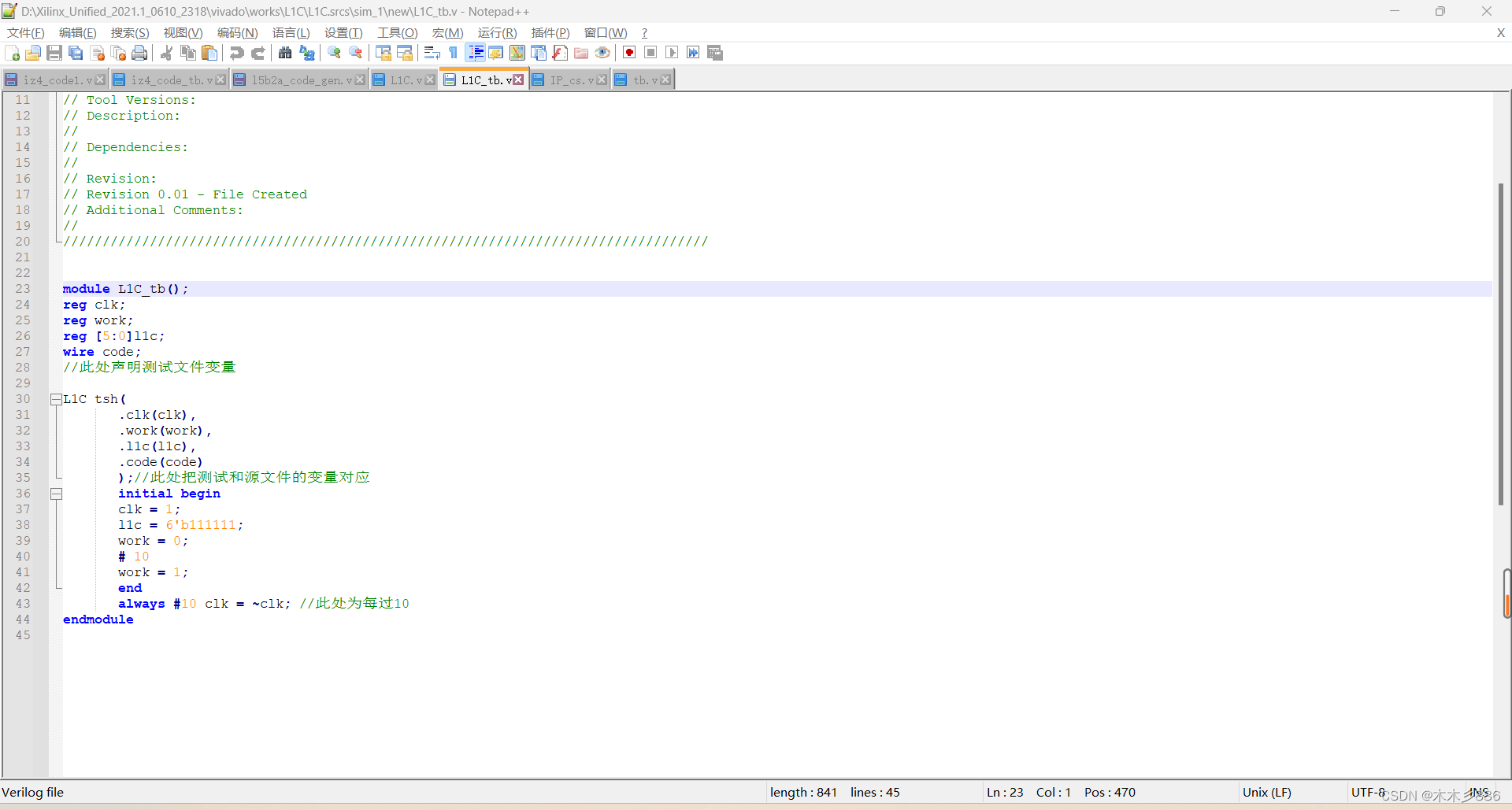

弹到编辑页面，在该页面中进行声明赋值，具体内容讲解如下：

module L1C_tb();
reg clk;
reg work;
reg [5:0]l1c;
wire code;
//此处声明测试文件变量，不是在（）中声明

//下面调用源文件格式为 <源文件名字><自命名>（）
//括号内进行源文件和测试文件中输入输出变量对应
L1C tsh(
	   .clk(clk),
	   .work(work),
	   .l1c(l1c),
	   .code(code)
	   );

	   initial begin //此处对输入变量初始化，赋值
	   clk = 1;
	   l1c = 6'b111111;//我们的老朋友l1c就是在此处进行初始化
	   work = 0;
	   # 10          //此处为10ns之后work变成1，开始反馈移位操作
	   work = 1;
	   end
	   always #10 clk = ~clk; //此处为每过10ns clk零一跳转一次
endmodule

程序写完记得养成点保存的习惯

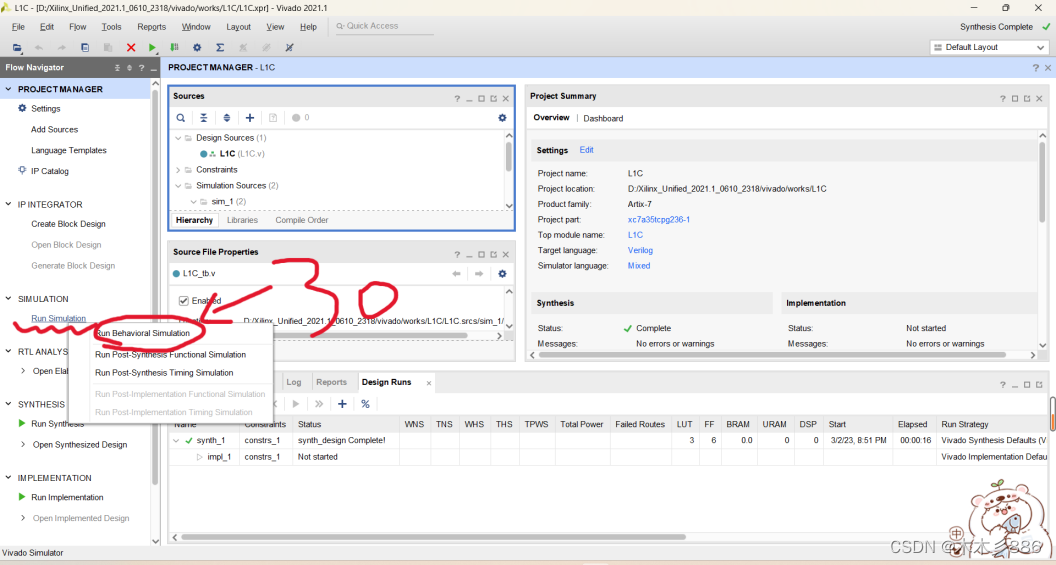

此处点击SIMULATION中的Run Simulation

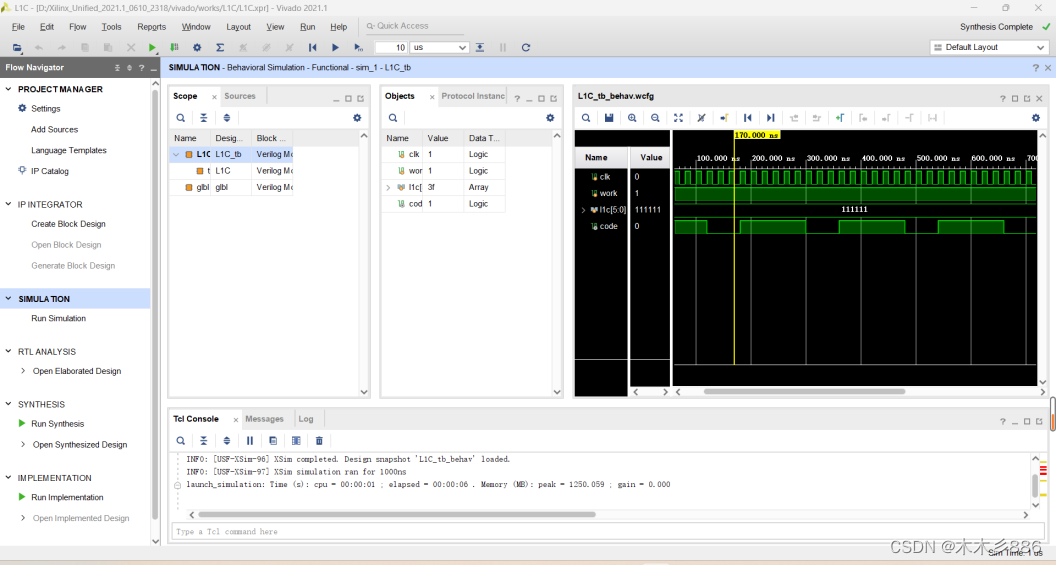

如图即为我们的仿真图形，其code在每个clk上升沿输出一次
