【声明：本文参考了B站野火的教程】

功能框图理论部分

ADC要测量外部模拟量（所以要规定一个电压范围），因为stm32的io口最高3.3v。

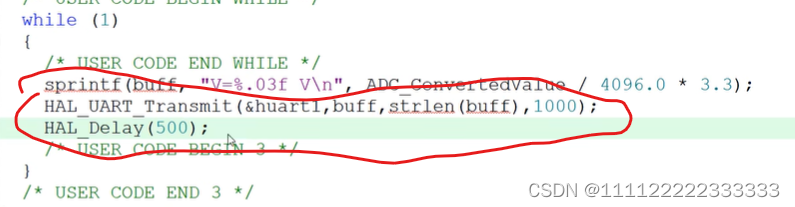

ADC的输入电压的大小的决定因素是VREF-<VIN<VREF+，除了这两个还有VDDA，VSSA是决定电压范围的，所以电路上我们要把VSSA和VREF-接地，把VREF+和VDDA接3.3v，这个时候可以得到输入电压范围是3.3v
超出3.3v怎么办？

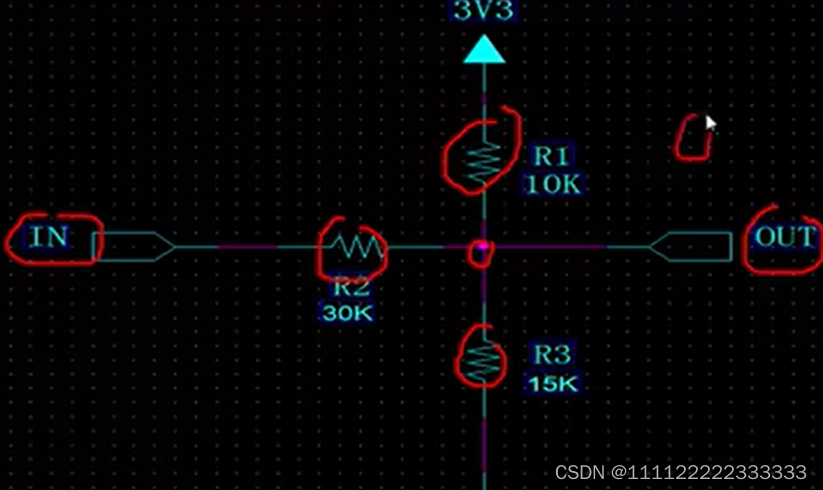

只能把高的电压降低，低的太高，所以会有一个电路用于分压分流的，最后那个电路输出0-3.3v,可以用最后输出的电流去反推出原来的电流（个人认为这一块不是很重要，就简略说一下）

ADC输入通道，每个ADC都有18个通道，其中外部通道16个（通道16.17一般都和内部的元件连接，如内部VSS等，所以用不了），剩下的基本都能和外部gpio相连，可以在数据手册里看

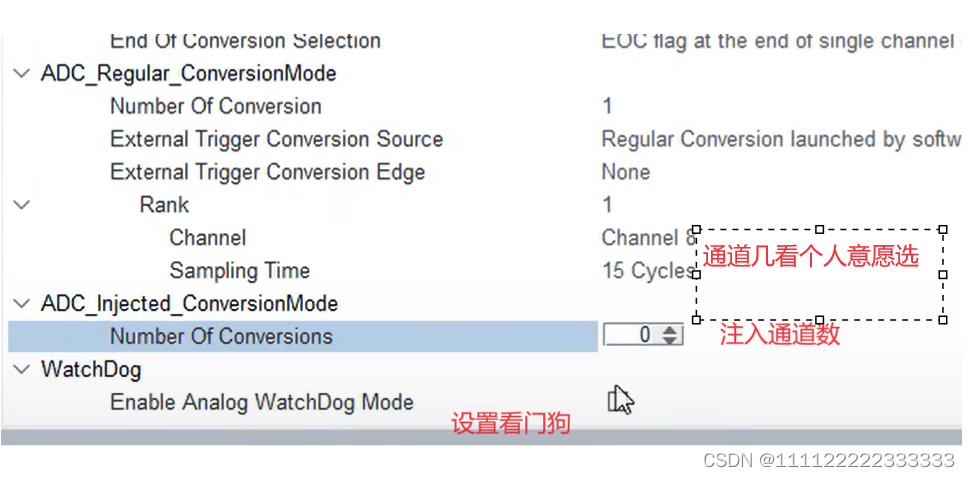

信号通过输入通道输入后进入注入通道（最多四个，可以在ADC里面随便挑四个）和规则通道（最多16个），注入通道就是突然插入的通道，和我们平时用的中断程序很像，一般不用

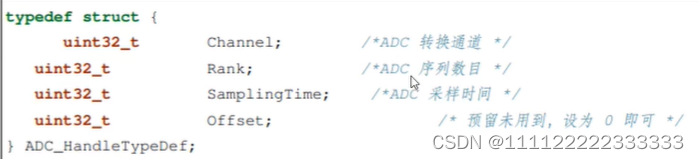

因为会用到多通道，我们难免会考虑通道转换顺序，到底是哪个先转换，这个是由规则序列寄存器决定的（SQR寄存器），注入序列寄存器JSQR只有一个，最多支持四个通道，具体多少个是由JSQR的JL决定的，看寄存器的解释

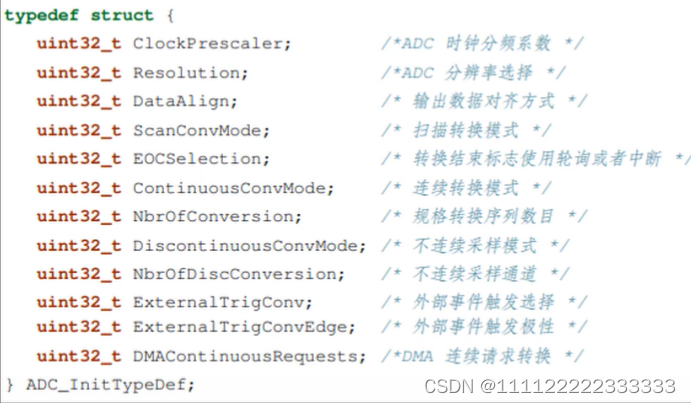

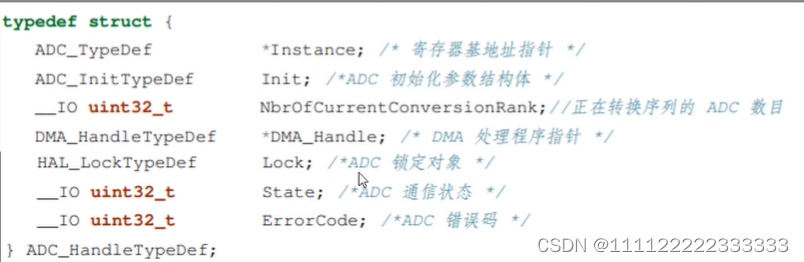

接下来说一下触发源，先打开ADON这个是启动由模拟信号转数字信号的一个操作，软件触发由两个寄存器位控制，一个是SWSTART(规则通道)，一个是JSWSTART（注入通道），这两个位都是ADC控制寄存器2里的，都是启动位。

外部事件的触发：可以是定时器或者外部的gpio，定时器如果是要用规则通道则是由EXTSEL控制去选择哪个触发源，之后还要EXTTRIG去控制打开触发，这两个都在ADC控制寄存器2里，注入通道的也是同理（由JEXTTRIG和JEXTSEL控制），我就不多描述了

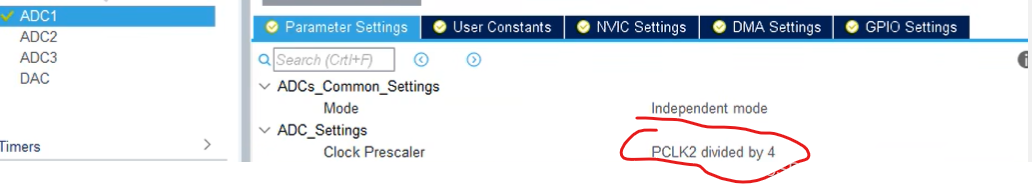

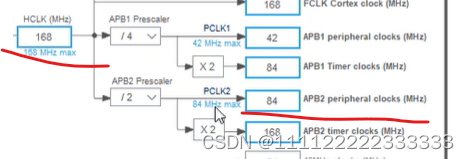

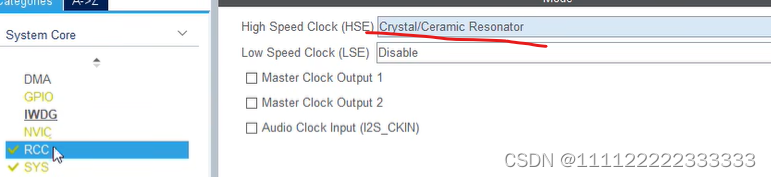

转换时间：Tconv=采样时间+12.5个周期，由时钟树可以知道ADC最大14M（对于F103而言）,在ADC预分频器之前的频率一般为72M（拿F103来说），然后我们可以选6分频（ADCPRE位，在时钟配置寄存器里）去将其弄成12M。在开ADC时钟之前要先开RCC_APB2ENR，它是用于访问寄存器
采样时间是在ADC采样寄存器里配的，是SMPx位配的，可以配成采样时间是多少个周期，之后可以利用ADC时钟去计算总的周期

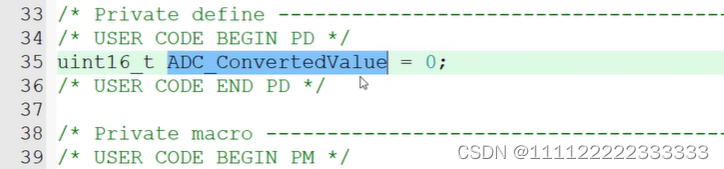

规则组的转换数据存放在ADC_DR寄存器，注入组的在JDRx

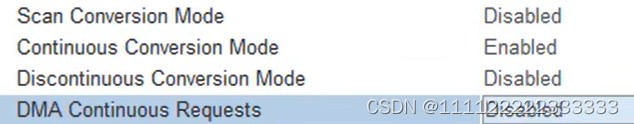

ADC_DR规则数据寄存器的1-16位是为了存放单独使用ADC1/2/3转换的数据，对齐由ADC_CR2的ALIGN负责，多通道得用DMA，因为多通道可能会有覆盖的问题（ADC1先把数据放DR寄存器里，之后ADC2又放DR寄存器里，就会造成数据覆盖），可以利用DMA在有数据传入数据寄存器DR 的时候就去把数据放入自定义的数组里
ADC_DR注入数据寄存器有四个，所以不存在数据覆盖问题

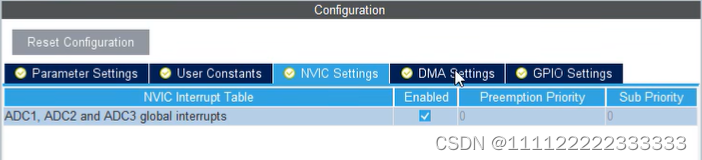

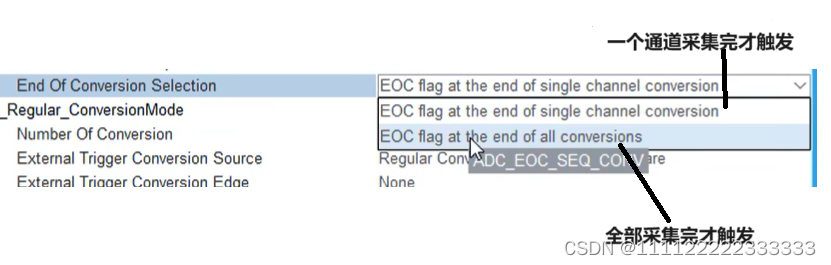

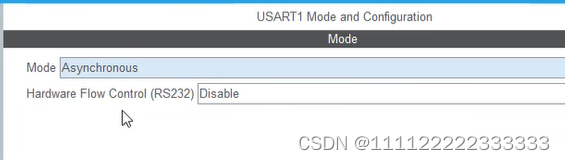

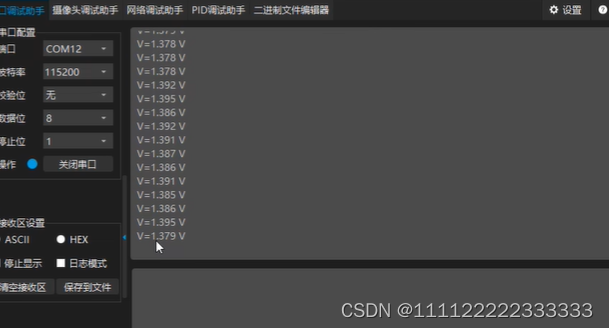

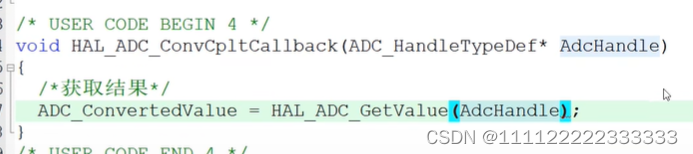

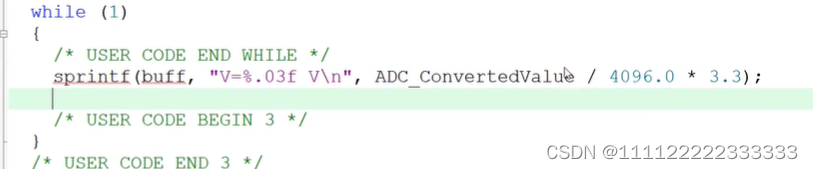

ADC中断部分有三个标志位，一个是EOC规则通道转换完毕，一个是JEOC注入通道转换结束，还有一个是模拟看门狗事件（模拟看门狗里要配置最高阈值和最低阈值，因为我们ADC规定输入最大是3.3，但是我们可以设置在2.5v的时候就去中断服务函数预警）
