计组—5.2指令周期的数据流

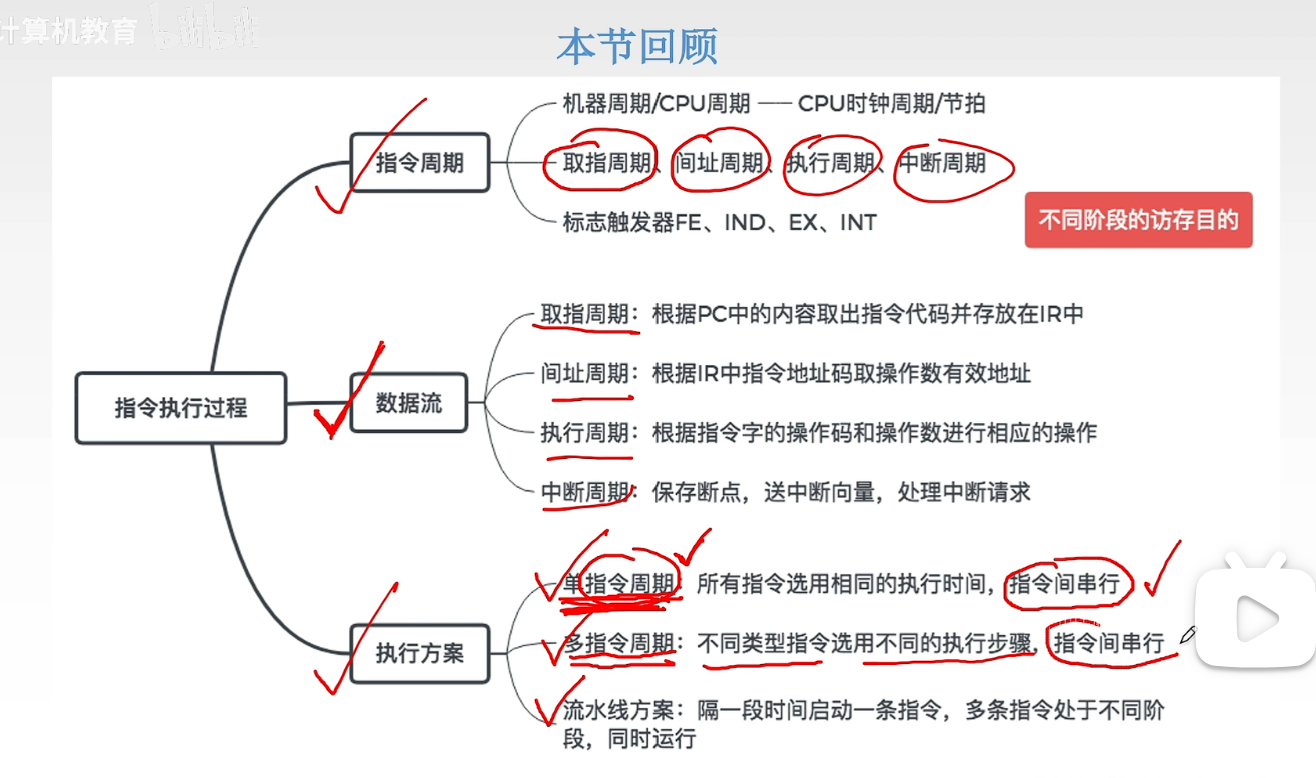

知识点

  1. 指令周期、机器周期（CPU周期）、时钟周期（CPU时钟周期，T周期，节拍）

    指令周期是CPU从主存中取出并执行一条指令的时间。一个指令周期由若干机器周期表示。一个机器周期由若干时钟周期组成。

    一个指令周期的机器周期可以不等；一个机器周期的时钟周期也可以不等。

  2. FE-The Fetch Cycles 取指周期

    IND-The Indirect Cycles 间址周期

    EX-The Execute Cycles 执行周期

    INT-The Interrupt Cycles 中断周期

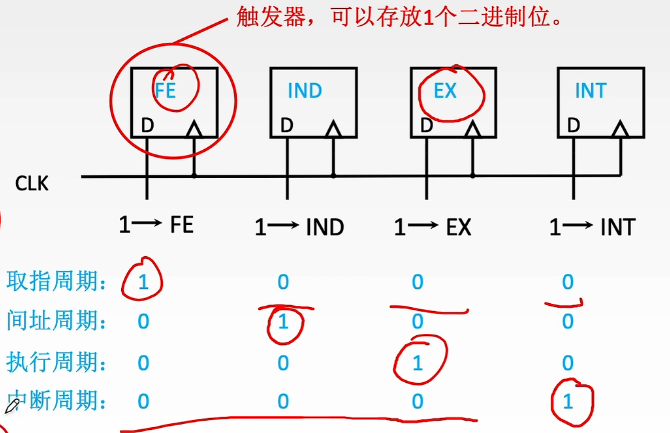

    为了区别不同的工作周期，在CPU内部设置4个标志触发器。由1->FE 这样的操作信号控制。

    ​image​

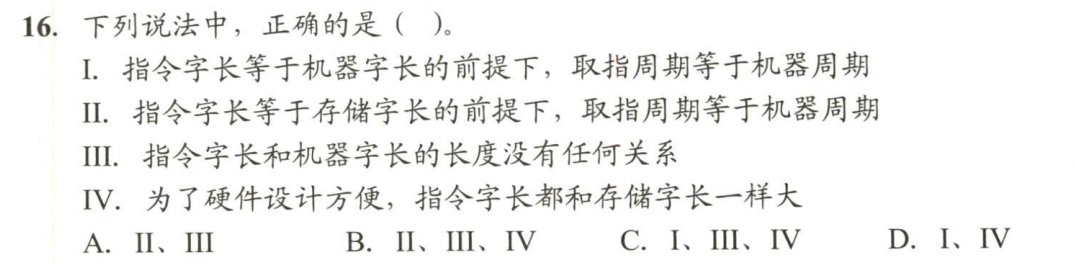

  3. 指令字长、存储字长、机器字长：

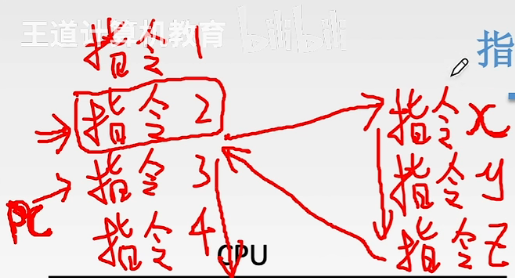

  4. 中断：暂停当前任务去完成其他任务。为了能够恢复当前任务，需要保存断点。

    ​image

    一般用堆栈来保存。CU控制SP先减1，然后存入PC的值

​image​

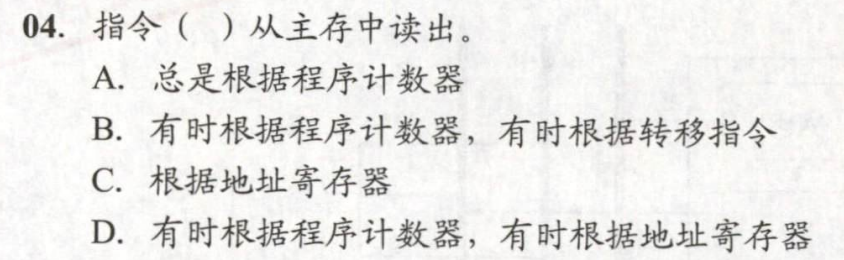

错题

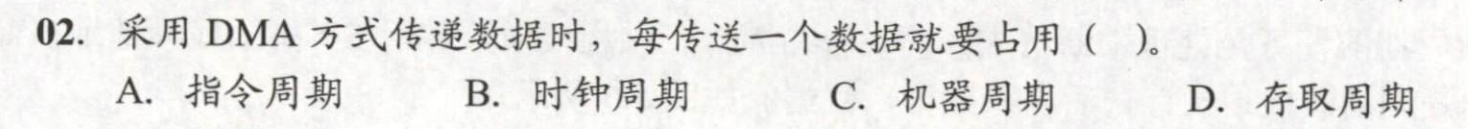

  1. ​image​

    DMA方式？

  2. ​image​

    为什么不选MAR

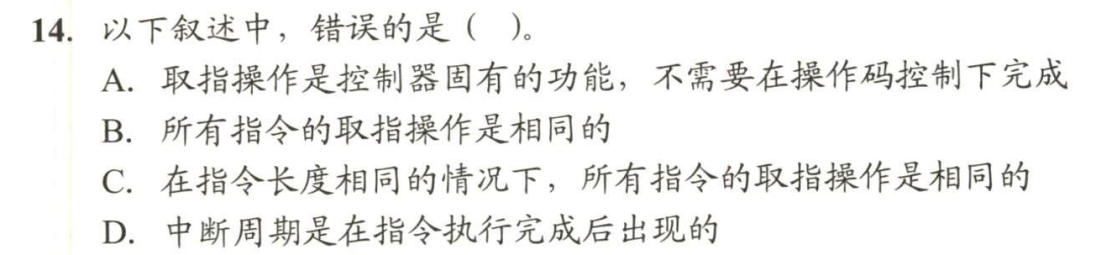

  3. ​image​

    取值操作是控制器固有的功能，不需要在操作码的控制下完成。

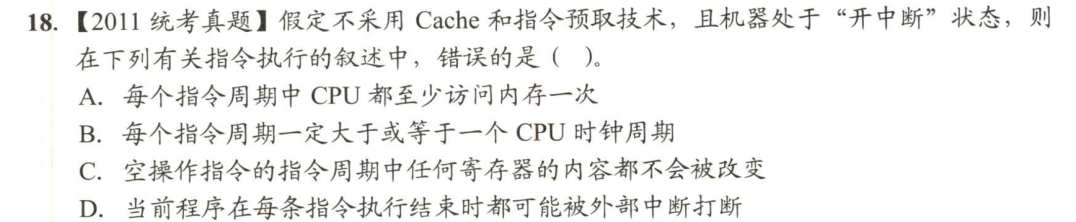

  4. ​image​

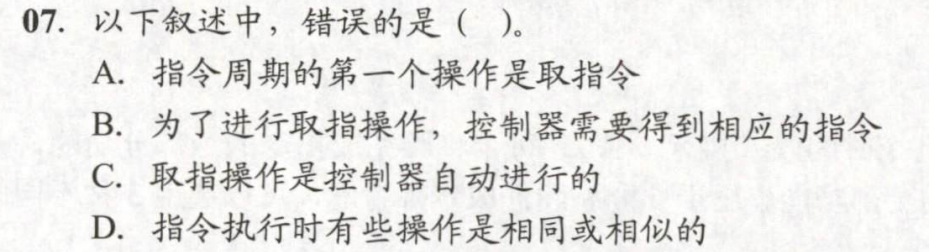

  5. ​image​

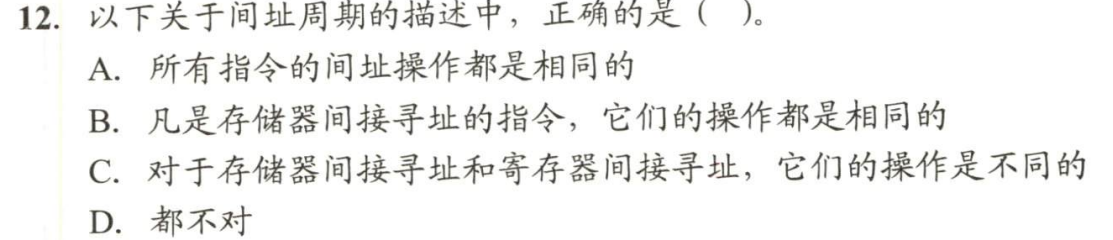

  6. ​image​

  7. ​image​

  8. ​image​

‍
