VRRP 虚拟路由冗余协议

已于 2024-05-23 14:27:00 修改
阅读量734 收藏 9
点赞数 16
分类专栏： 网络 文章标签： 笔记 网络
于 2024-04-01 14:33:59 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_62922268/article/details/131246562
版权

目录

一、VRRP作用

二、VRRP概念

三、VRRP配置

MASTER

BACKUP

四、虚拟路由实验

实验目的

实验步骤

1.配置主机

2.配置路由和交换机的接口ip

3.配置虚拟路由

4.配置静态路由

5.检验结果

一、VRRP作用

VRRP是一种路由器备份机制，防止网关路由器单点故障。保证网络主机的网关路由器故障时，可及时由另一个路由器接替工作，从而保证网络的连续性和可靠性。

二、VRRP概念

VRRP组由至少两个接入在同一个网络里的路由器组成
VRID作为每一个VRRP组的唯一标识
虚拟路由器由VRRP抽象生成出的逻辑路由器，此路由器上有虚拟IP和虚拟MAC
虚拟IP（VIP）VRRP虚拟路由器的IP地址，是所有该网络主机的默认网关地址，VRRP组中由MASTER路由器承载虚拟IP
虚拟MACVRRP虚拟路由器的MAC地址，格式为 00-00-5E-00-01-{VRID}
MASTER路由器承载虚拟IP，实际负责接收该网络主机发送的数据并转发；定期给BACKUP路由器发送VRRP消息告知自己的存活状态
BACKUP路由器监听MASTER路由器发送的VRRP消息，当在超时时间范围内没有接收到VRRP报文，则会接替MASTER路由器的工作

MASTER 和 BACKUP 的选举依据：优先通过比较 VRRP 优先级来选举，值越大，优先级越高；如果优先级一样，则再通过比较接口的IP地址来选举，IP越大，优先级越高。

VRRP消息：封装在IP报文里，通过组播地址 224.0.0.18 发送，TTL为255，协议号为112。

三、VRRP配置

MASTER

int g0/0/1                      #进入网关接口配置
vrrp vrid 10 virtual-ip <VIP>   #设置虚拟IP
vrrp vrid 10 priority 120       #设置优先级
vrrp vrid 10 preempt-mode timer delay 10  #设置抢占时间为10s
vrrp vrid 10 track interface <上行接口> reduced 30   #检查上行接口状态

BACKUP

int g0/0/X   #进入网关接口配置
 vrrp vrid 10 virtual-ip <VIP>  #设置虚拟IP
 vrrp vrid 10 priority 110      #设置优先级，低于MASTER就可以

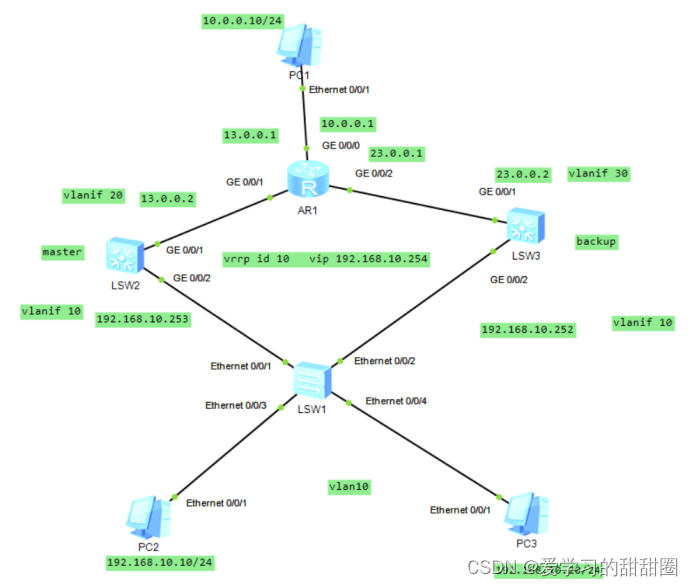

四、虚拟路由实验

实验目的

通过创建vlan的方式实现PC1与PC2，PC3互相通信。

实验步骤

1.配置主机

2.配置路由和交换机的接口ip

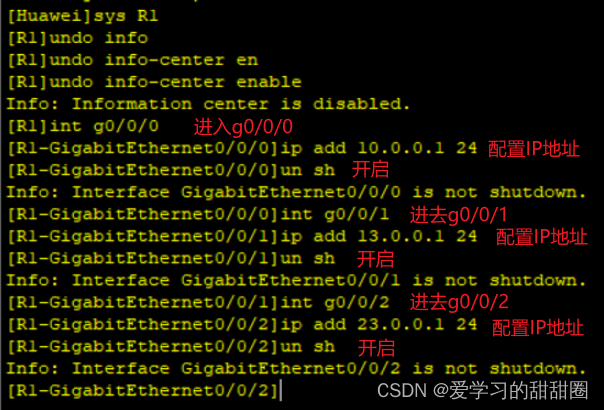

AR1

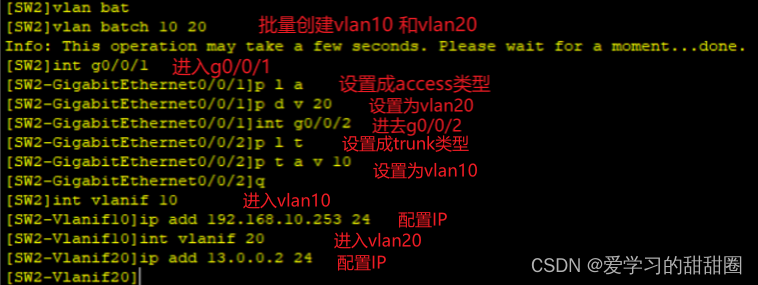

SW2

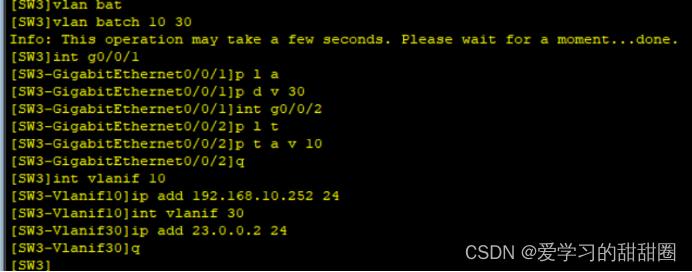

SW3

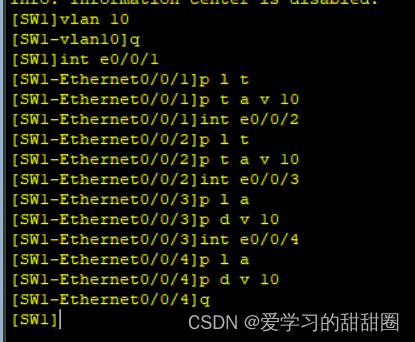

SW1

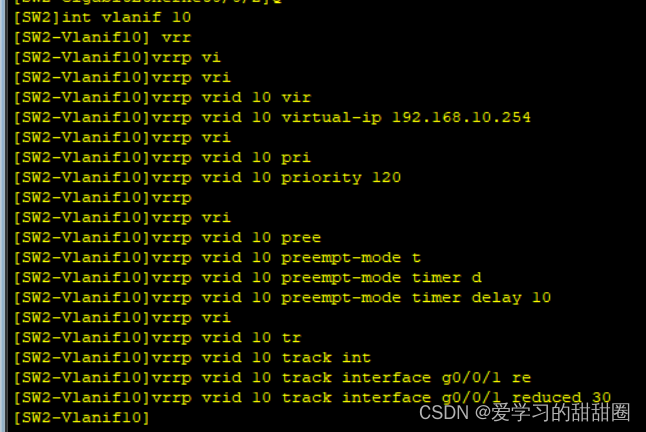

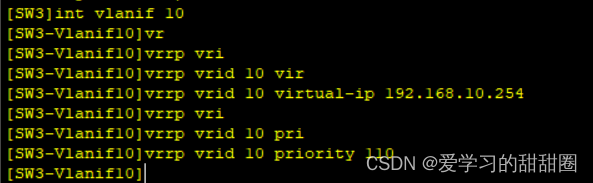

3.配置虚拟路由

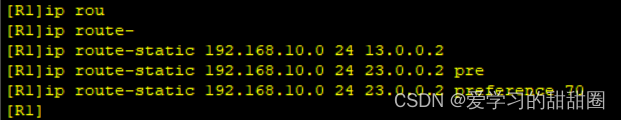

4.配置静态路由

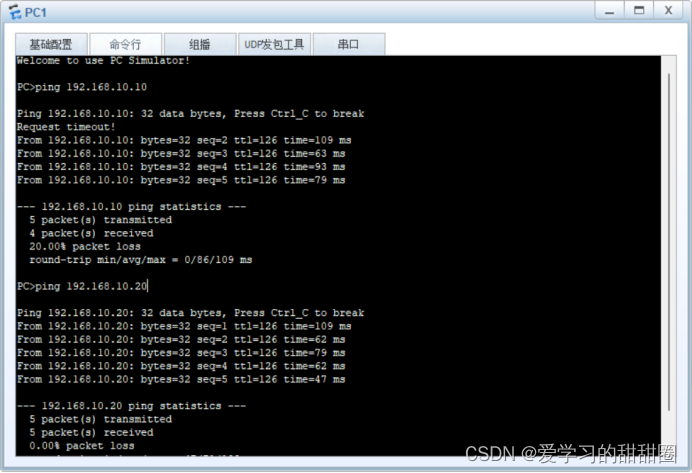

5.检验结果

PC1和PC2、PC3能否ping通
