放大电路静态工作点的稳定概念详解

静态工作点稳定的必要性

从之前的分析可以看出，静态工作点不但决定了电路是否会失真，而且还影响着电压放大倍数，输入电阻等动态参数。实际上，电源电压的波动、元件的老化以及温度变化所引起晶体管参数的变化，都会造成静态工作点的不稳定，从而使动态参数不稳定，有时电路甚至无法工作。

在引起Q点不稳定的诸多因素中，温度对晶体管参数的影响是最为重要的。

如图所示：

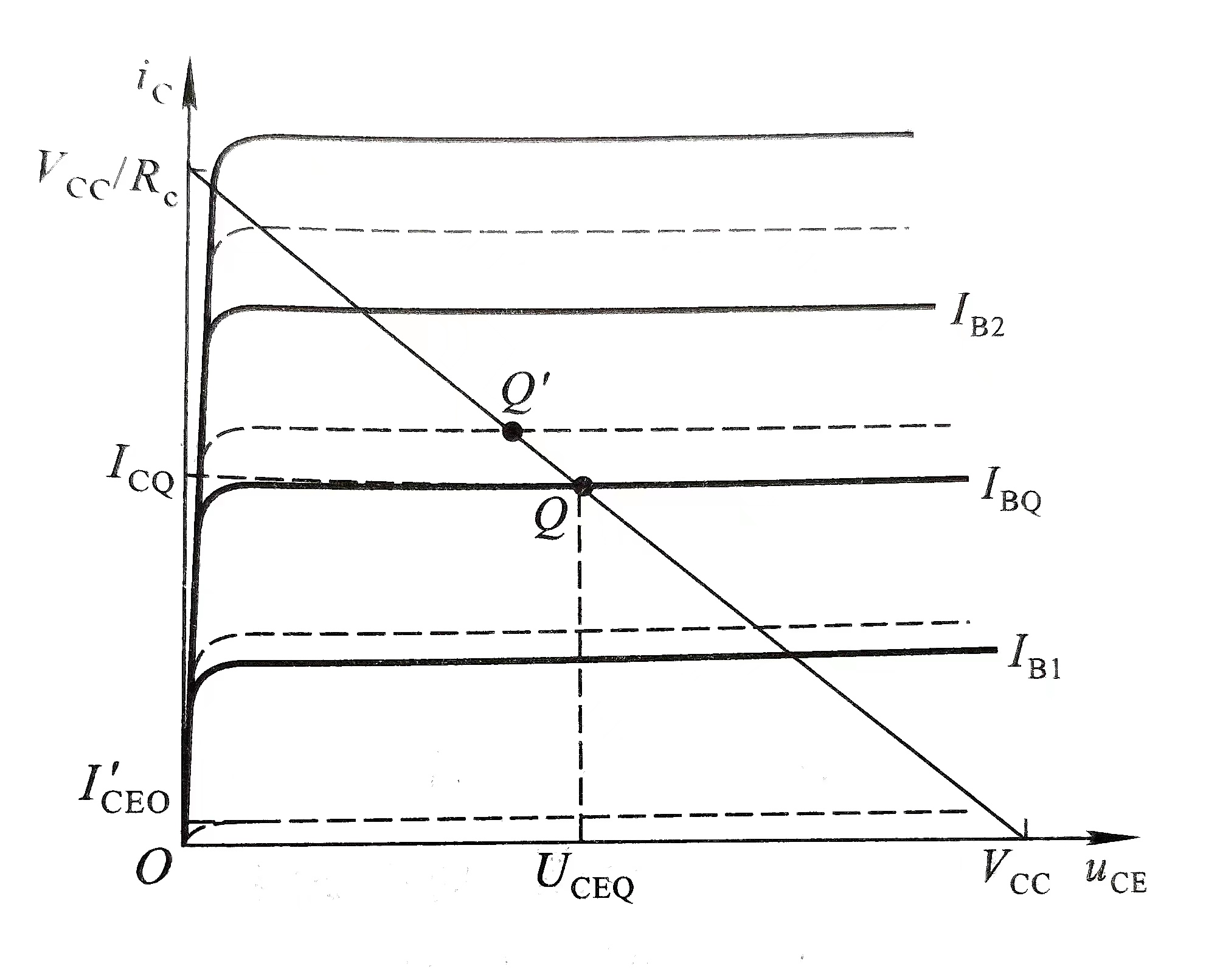

当环境温度升高时，晶体管的电流放大倍数β增大，穿透电流ICEO增大，这一切集中表现为集电极电流ICQ明显增大，共射电路中晶体管的管压降UCEQ将减小，Q点沿直流负载线上移到Q'，向饱和区变化，而要想使之回到原来位置，必须减小基极电流IBQ

当环境温度降低时，晶体管的电流放大倍数β减小，穿透电流ICEO减小，这一切集中表现为集电极电流ICQ明显减小，共射电路中晶体管的管压降UCEQ将增大，Q点沿直流负载线下移到Q'，向放大区变化，而要想使之回到原来位置，必须减小基极电流IBQ

由此可见，所谓稳定Q点，通常是指在环境温度变化时静态集电极电流ICQ和管压降UCEQ基本不变，即Q点在晶体管输出特性坐标平面中的位置基本不变，而且，必须依靠IBQ的变化来抵消ICQ和UCEQ的变化

通常引入直流负反馈或温度补偿的方法使IBQ在温度变化时产生与ICQ相反的变化

典型的静态工作点稳定电路

一.电路组成和Q点稳定原理

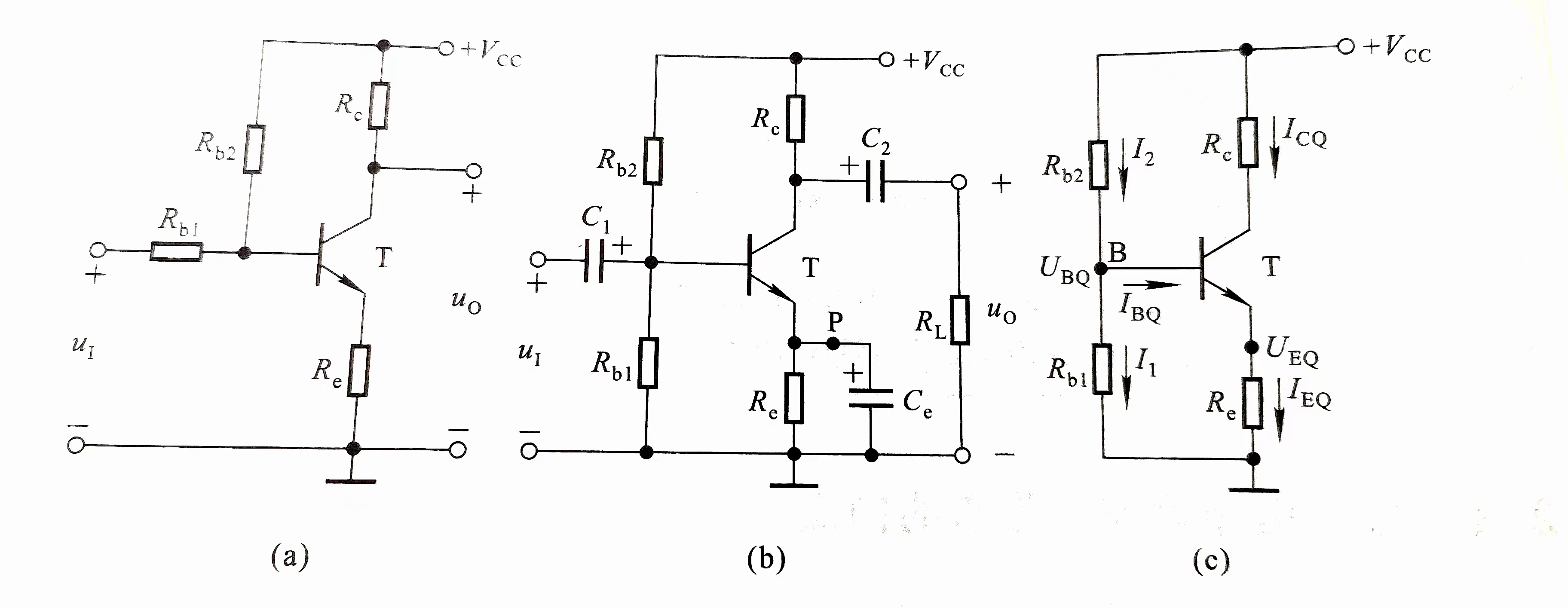

典型的Q点稳定电路如上图所示，图a为直接耦合方式，图b为阻容耦合方式，两者具有相同的直流通路

在图c所示电路中，节点B的电流方程为I2=I1+IBQ

为了稳定Q点，通常使参数的选取满足I1>>IBQ

因此，I2≈I1,B点电位UBQ≈VCCRb1/(Rb1+Rb2)

上式表明基极电位几乎仅决定于Rb1与Rb2的VCC的分压，而与环境温度无关，即当温度变化时UBQ基本不变

当温度升高时，集电极电流IC增大，发射极电流IE必然相应增大，因而发射极电阻Re上的电压UE随之增大，因为UBQ基本不变，而UBE=UB-UE，所以UBE势必减小，导致基极电流IB减小，集电极电流IC减小。结果，IC随温度升高而增大的部分几乎被由于IB减小而减小的部分相抵消，IC将基本不变，UCE也将基本不变，从而Q点在晶体管输出特性坐标平面上的位置基本不变

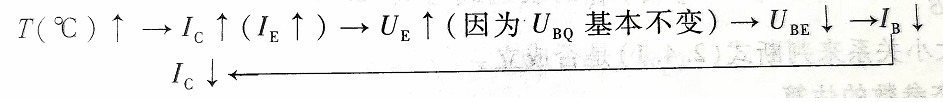

上述过程可简写为：

当温度降低时，各物理量向相反方向变化，IC和UCE也将基本不变

在稳定的过程中，Re起着重要作用，当晶体管的输出回路电流IC变化时，通过Re上产生电压的变化来影响b-e间电压，从而使IB向相反方向变化，达到稳定Q点的目的。这种将输出量(IC)通过一定的方式(利用Re将IC的变化转化成电压的变化)引回到输入回路来影响输入量(UBE)的措施称为反馈

由于反馈的结果使输出量的变化减小，故称为负反馈；由于反馈出现在直流通路中，故称为直流负反馈

Re为直流负反馈电阻

因此，图c所示电路Q点稳定的原因是：

1.Re的直流负反馈作用

2.在I1>>IBQ的情况下，UBQ在温度变化时基本不变

所以也称这种电路为分压式电流负反馈Q点稳定电路，从理论上讲，Re愈大，反馈愈大，反馈愈强，Q点愈稳定。

但是对于一定的集电极电流IC，由于VCC的限制，Re太大会使晶体管进入饱和区，电路将不能正常工作

二.静态工作点的估算

已知I1>>IBQ的情况下，UBQ在温度变化时基本不变

UBQ≈VCCRb1/(Rb1+Rb2)

发射极电流IEQ=(UBQ-UBEQ)/Re

由于ICQ≈IEQ，

管压降UCEQ≈VCC-ICQ(Rc+Re)

基极电流IBQ=IEQ/(1+β)

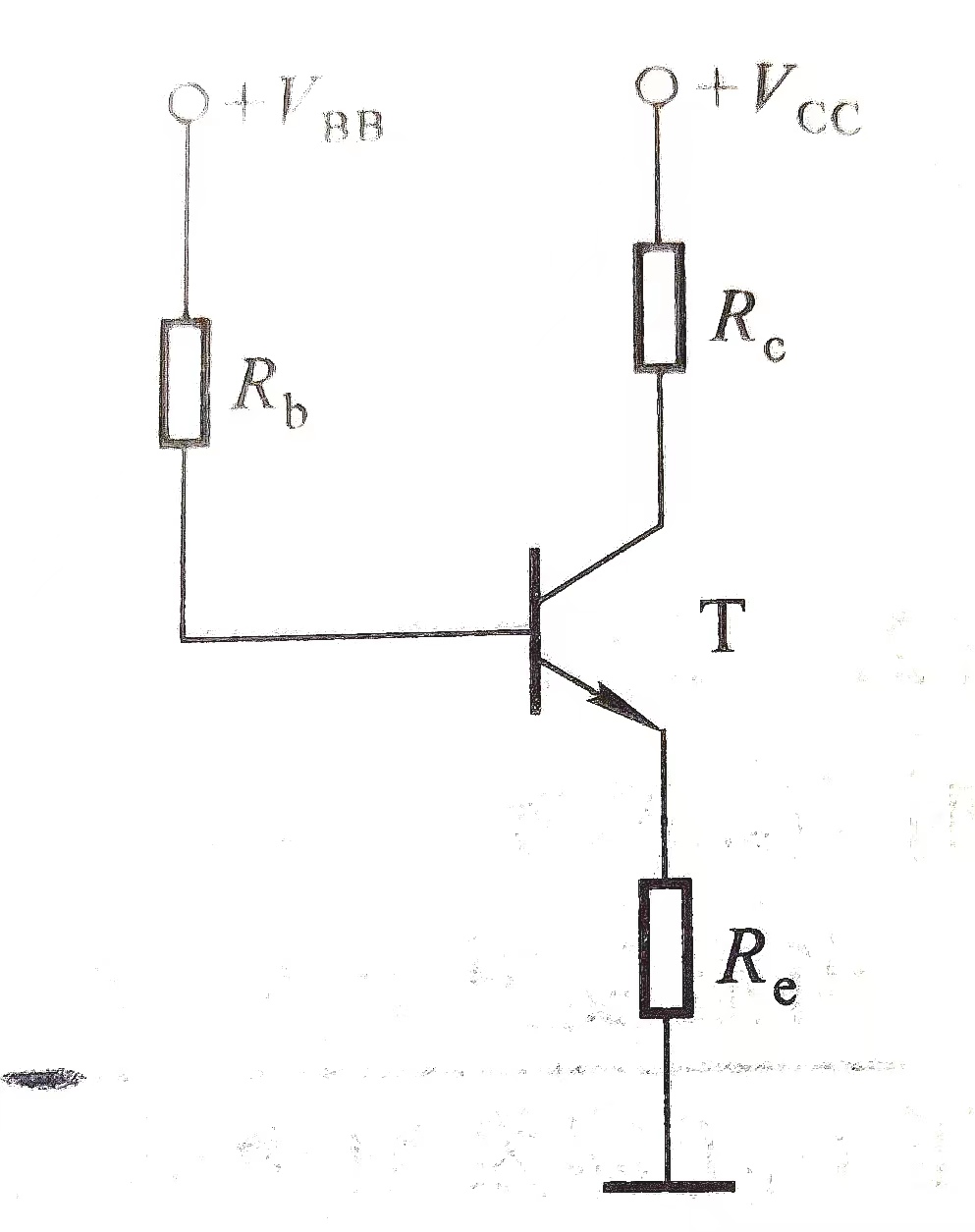

注意，不管电路参数是否满足I1>>IBQ，Re的负反馈作用都存在。利用戴维南定理，可将上图c所示电路转化为如下图所示电路：

其中VBB=VCCRb1/(Rb1+Rb2)

Rb=Rb1//Rb2

输入回路方程：VBB=IBQRb+UBEQ+IEQRe

可得到IEQ=(VBB-UBEQ)/(Rb/(1+β)+Re)

当Re>>Rb/(1+β)，即(1+β)Re>>Rb时，IEQ的表达式为IEQ=(UBQ-UBEQ)/Re

因此，可用(1+β)Re与Rb1//Rb2(Rb)的大小关系来判断式I1>>IBQ是否成立

三.动态参数的估算

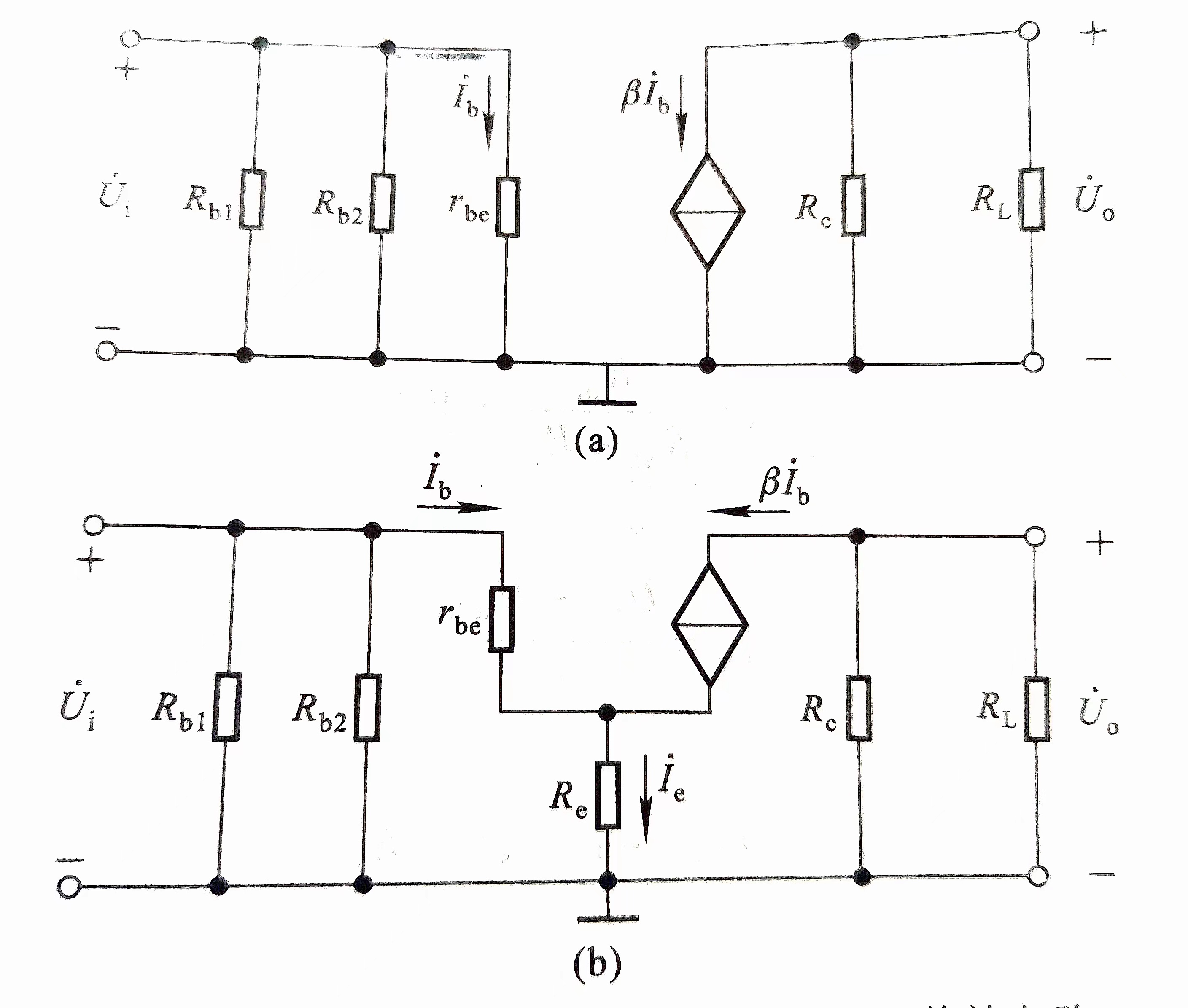

阻容耦合Q点稳定电路的交流等效电路如图a所示，电容Ce为旁路电容，容量很大，对交流信号可视为短路。若将Rb1//Rb2看成一个电阻Rb，则阻容耦合Q点稳定电路与阻容耦合共射放大电路的交流等效电路完全相同

因此动态参数为：

若没有旁路电容Ce，则阻容耦合Q点稳定电路的交流等效电路如图b所示，由图可知

在电压放大倍数中，若(1+β)Re>>rbe，且β>>1，则

由此可见，虽然Re使Au减小了，但由于Au仅决定于电阻取值，不受环境温度的影响，所以温度稳定性好

稳定静态工作点的措施

典型的静态工作点稳定电路中利用负反馈稳定Q点，下图采用温度补偿的方法来稳定Q点

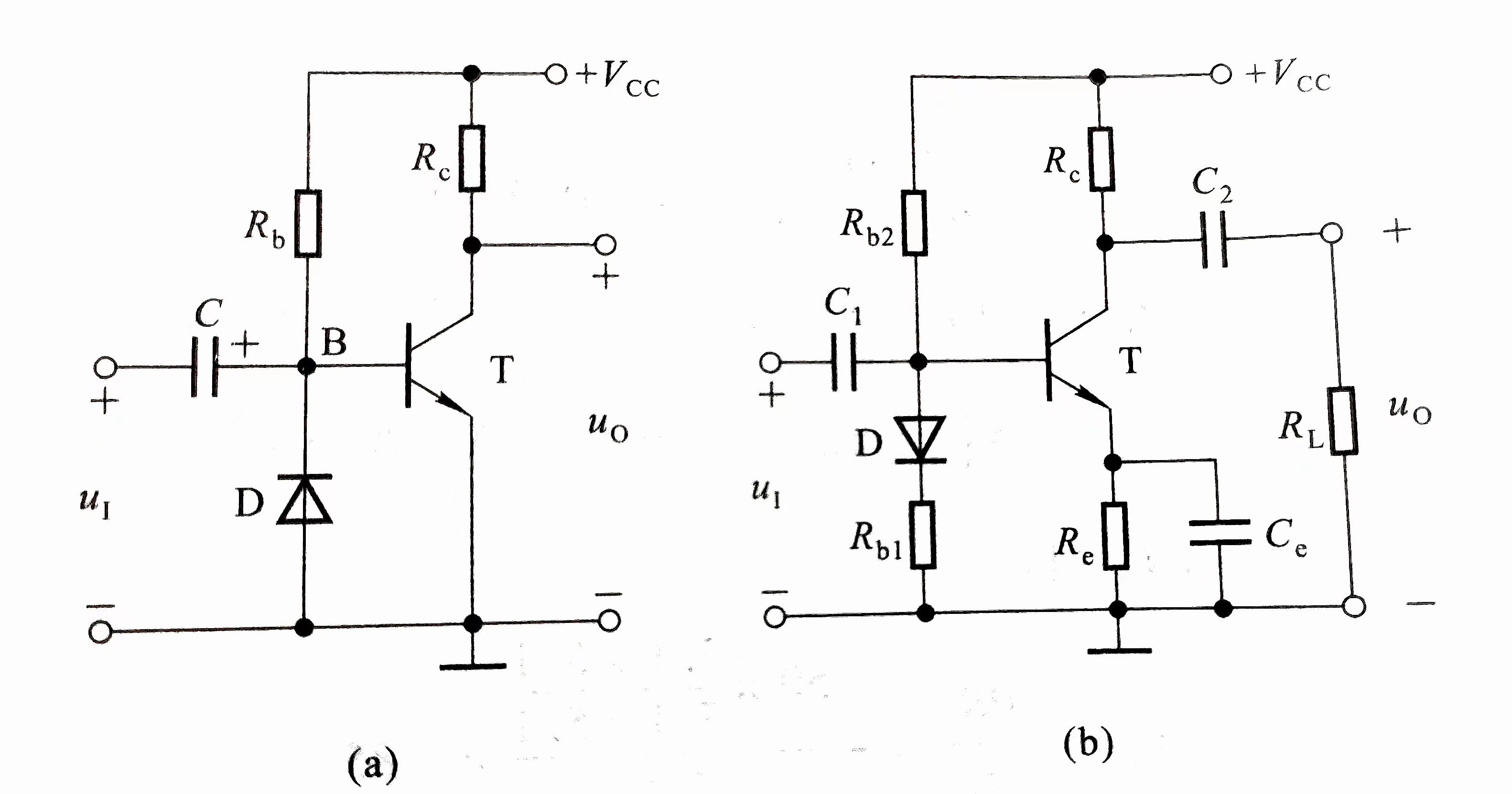

图a为利用二极管的反向特性进行温度补偿，图b为利用二极管的正向特性进行温度补偿

使用温度补偿方法稳定静态工作点时，必须在电路中采用对温度敏感的器件，如二极管、热敏电阻等。在图a所示电路中，电源电压VCC远大于晶体管b-e间导通电压UBEQ，因此Rb中静态电流IRb=(VCC-UBEQ)/Rb≈VCC/Rb

节点B的电流方程为IRb=IR+IBQ，IBQ为晶体管基极静态电流。当温度升高时，一方面IC增大，另一方面由于IR增大导致IB减小，从而IC随之减小。当参数合适时，IC可基本不变。其过程可简述如下：

因此温度补偿的方法是靠温度敏感器件直接对基极电流IB产生影响，使之产生与IC相反方向的变化

在图b所示电路中同时引入直流负反馈和温度补偿两种方法来稳定Q点，设温度升高时二极管内电流基本不变，因此其压降UD必然减小，其稳定过程可简述如下：
