USB性能测试——测试USB接口顺序读写速度

一、目的

在Linux系统下使用FIO工具测试不同USB接口版本（2.0/3.0/3.1等）的实际传输速度（顺序读、顺序写）

二、测试环境

• CPU：Intel(R) Xeon(R) Gold 5320 CPU @ 2.20GHz

• 内存：SAMSUNG 32GB DDR4

• U盘：USB 3.2 Gen1

三、前提条件

• 已安装Linux操作系统

• 具有root或sudo权限

• U盘接入服务器

四、测试步骤

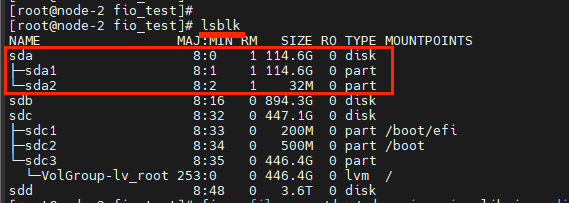

1、查看U盘是否接入

lsblk

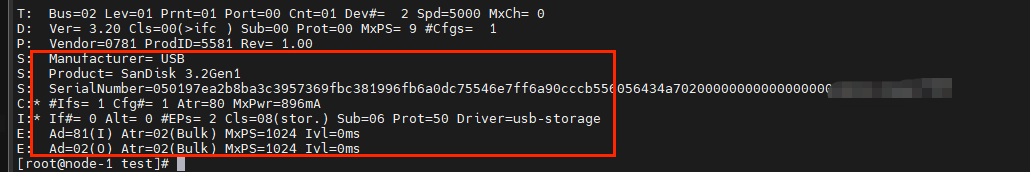

或查看USB设备与协议命令

 cat /sys/kernel/debug/usb/devices

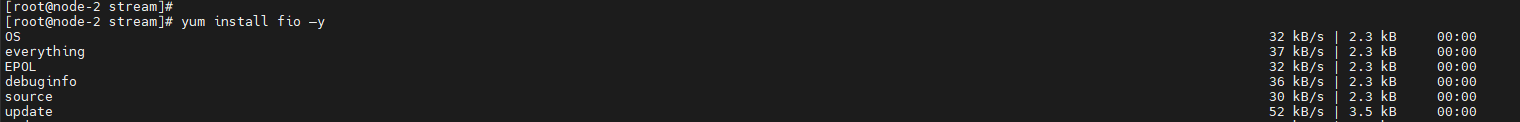

2、安装FIO工具

yum install fio –y

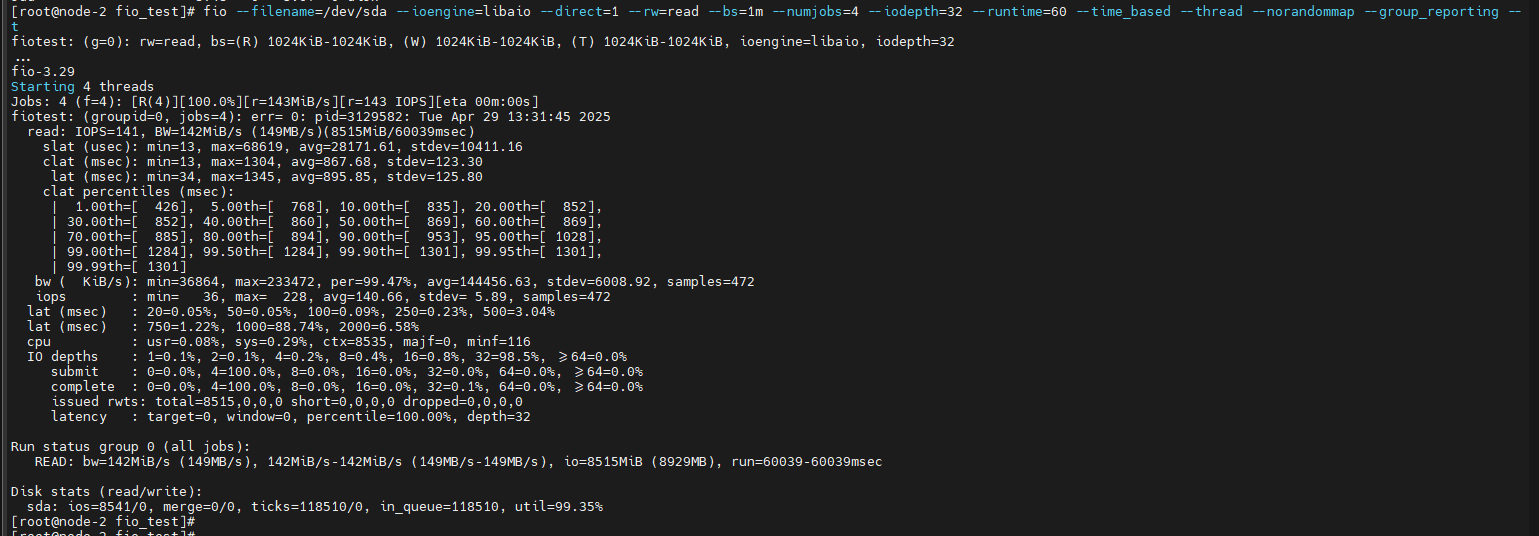

3、执行命令开始测试

顺序读（1M）：

fio --filename=/dev/sda --ioengine=libaio --direct=1 --rw=read --bs=1m --numjobs=4 --iodepth=32 --runtime=60 --time_based --thread --norandommap --group_reporting --name=fiotest

顺序写（1M）：

fio --filename=/dev/sda --ioengine=libaio --direct=1 --rw=write --bs=1m --numjobs=4 --iodepth=32 --runtime=60 --time_based --thread --norandommap --group_reporting --name=fiotest

五、测试参数

filename：目标盘符/测试设备：filename=/dev/sdb4（可用lsblk命令查询usb对应dev下的节点）

direct： 测试过程绕过机器自带的buffer，使测试结果更真实。

I/O type：rw=Read(顺序读)/write(顺序写)/randread(随机读)/randwrite(随机写)/randrw(随机写和读)

Block Size：单次IO的块文件大小，bs=4k,4k是主流，8k是Mysql和Oracle，16K是MysqlInnodb

I/O size：总共要读写的数据大小，size=10G

Num threads：创建多少进程/线程来并发执行，numjobs=64

iodepth：测试的队列深度，队列深度表示控制器可同时发送给被测设备的指令数目。默认为1。在队列深度增加时，被测设备的访问效率将有明显提升，故性能也有相应提升。 默认对于每个文件来说是 1，可以设置一个更大的值来提高并发度

Runtime：测试运行时间，runtime=300，单位为s

time_based ：决定脚本的运行时间，即使 file 已被完全读写或写完，也要执行runtime 规定的时间。它是通过循环执行相同的负载来实现的。例如：time_based

thread：使线程而非进程模拟并发。

norandommap：禁用随机映射（仅对随机 I/O 有意义）。在随机读写（randread/randwrite）时，避免重复覆盖相同 LBA（逻辑块地址），确保测试覆盖全盘。虽然当前是顺序写入，但显式禁用随机映射以避免潜在干扰。

group_reporting：汇总所有线程的测试结果，输出汇总报告。

name：为测试任务指定名称。

ioengine：指定 I/O 引擎（即如何提交 I/O 请求）。定义了发起 IO 的方式，可以是内存映射文件，可以是使用普通的读/写，我们可以使用 splice，异步 IO，syslet，甚至 SG（SCSI generic sg），包括sync，pync，vsync，libaio 等。

• Sync：基本的read，write。通过lseek来作定位；

• Psync：基本的pread，pwrite，在文件描述符给定的位置偏移上读取或写入数据，pread() 从文件 fd 指定的偏移 offset (相对文件开头) 上读取 count 个字节到buf 开始位置。文件当前位置偏移保持不变。 pwrite() 把缓存区 buf 开头的 count个字节写入文件描述符 fd offset 偏移位置上，文件偏移没有改变。 fd 引用的文件必须是可定位的，属于同步I/O；

• Vsync：基本的 readv, writev；

• Libaio: Linux 专有的异步 IO，Linux 仅支持非 buffered IO 的队列行为，libaio 引擎会用这个 iodepth 值来调用 io_setup，准备可以一次提交iodepth 个 IO 的上下文，同时申请iodepth个 io 请求队列用于保持 IO。在压测进行的时候，系统会生成特定的 IO 请求，往 io 请求队列里面提交，当队列里面的IO个数达到 iodepth_batch值的时候，就调用 io_submit 批次提交请求，然后开始调用 io_getevents 开始收割已经完成的 IO。追求的是 IOPS

同步和异步的区别：

• 同步 IO 是指，进程触发 IO 操作后，后面的操作不能进行，只能等待 IO 操作完成或者放弃 IO 操作，保证当前只有一个 IO 操作在进行。

• 异步 IO 是指，触发 IO 操作以后，直接返回，可以继续执行后面的操作，IO 交给内核来处理，完成后内核通知进程 IO 完成。

六、测试结果分析

1. 关键性能指标

• IOPS：每秒I/O操作数，反映随机读写性能

• 带宽(BW)：单位时间传输的数据量（MB/s），反映顺序读写性能

• 延迟(Latency)：I/O操作完成时间（us），包括min/max/avg

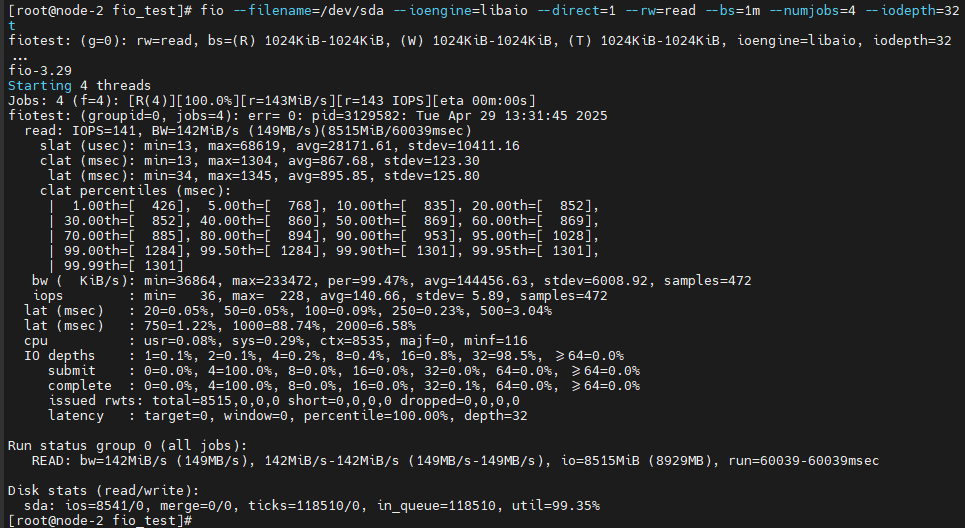

2. 结果示例分析

带宽 (BW)	142MiB/s (149MB/s)	设备顺序读取吞吐量，接近机械硬盘的典型性能（SATA HDD 约 100-200MB/s）。
IOPS	141	因块大小为1MB，IOPS=带宽/块大小=142/1≈141，符合预期。
平均延迟	895.85毫秒	从提交I/O到完成的平均时间，较高（正常1MB顺序读延迟应在毫秒级）。
CPU占用	usr=0.08%, sys=0.29%	CPU几乎无压力，瓶颈完全在磁盘I/O。
设备利用率	99.35%	磁盘持续满负荷工作，无空闲时间。

3. 理论值

基于接口带宽的理论值计算

例：USB2.0：其带宽为480Mbps,换算成字节为480Mbps/8=60MB/s，但这只是理论上的最大数据传输效率，实际会因为协议开销等原因，顺序读写的性能会更低。一般顺序读的速度范围在10-25MB/s，顺序写速度范围为3-10MB/s。

USB版本	理论速度	实际顺序读速度范围	实际顺序写速度范围
USB 2.0	480 Mbps (60 MB/s)	25-35MB/s	3-10MB/s
USB 3.0（3.1 Gen1/3.2Gen1）	5 Gbps ((5*1000Mbps)/8=625 MB/s)	60-150MB/s	10-45MB/s
USB 3.1（3.2 Gen2）	10 Gbps ((10*1000Mbps)/8=1250 MB/s)
USB 3.2 Gen2 X 2	20 Gbps ((20*1000Mbps)/8=2500 MB/s)
USB4 1.0	40Gbps((40*1000Mbps)/8=5000MB/s)
USB4 2.0	80Gbps((80*1000Mbps)/8=10000MB/s)
