方波、矩形波发生电路仿真【Multisim】

目录

1 方波发生电路

2 矩形波发生电路

3 三角波发生电路

---

2023.1.10模电培训笔记

---

1 方波发生电路

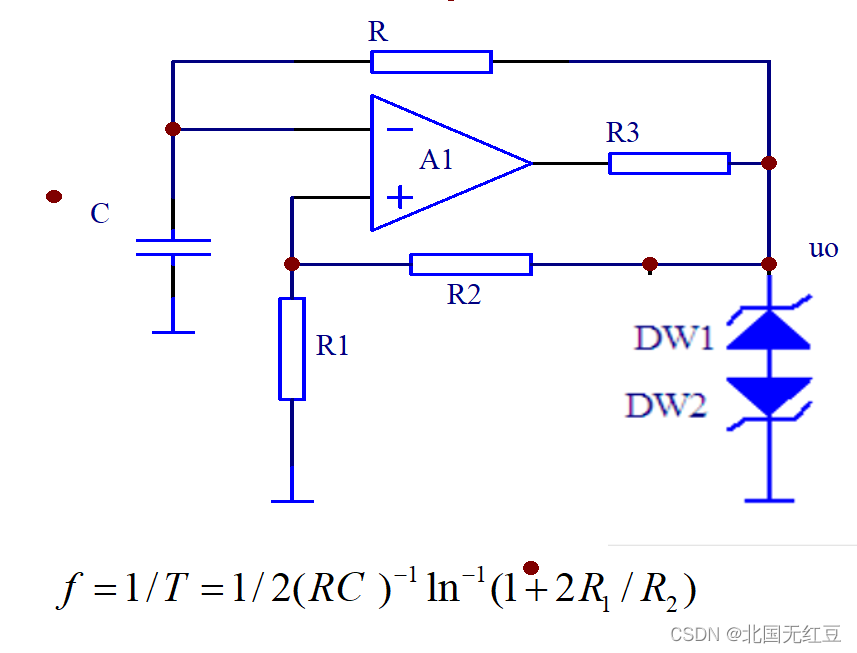

1.1 原理图

 f = 1 / T = ……

---

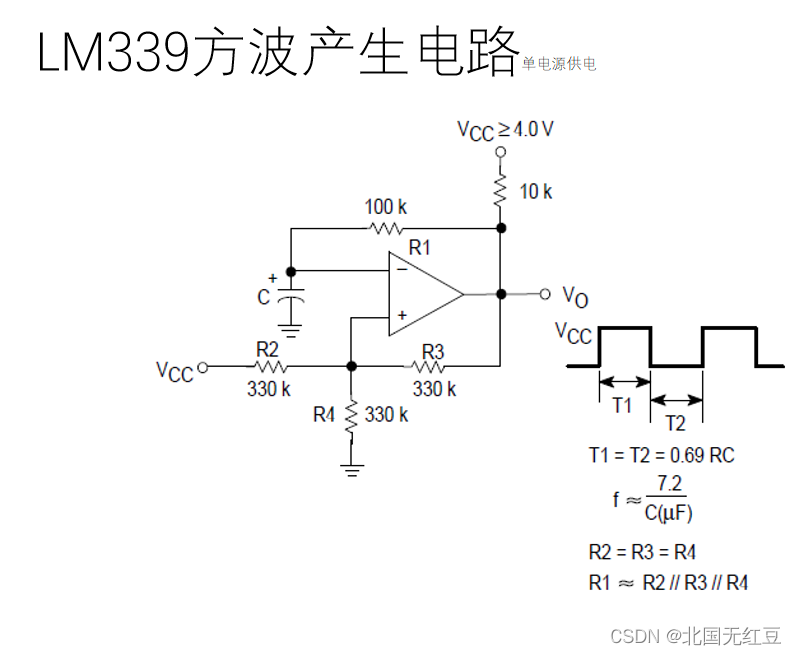

1.2 LM339方波产生电路

---

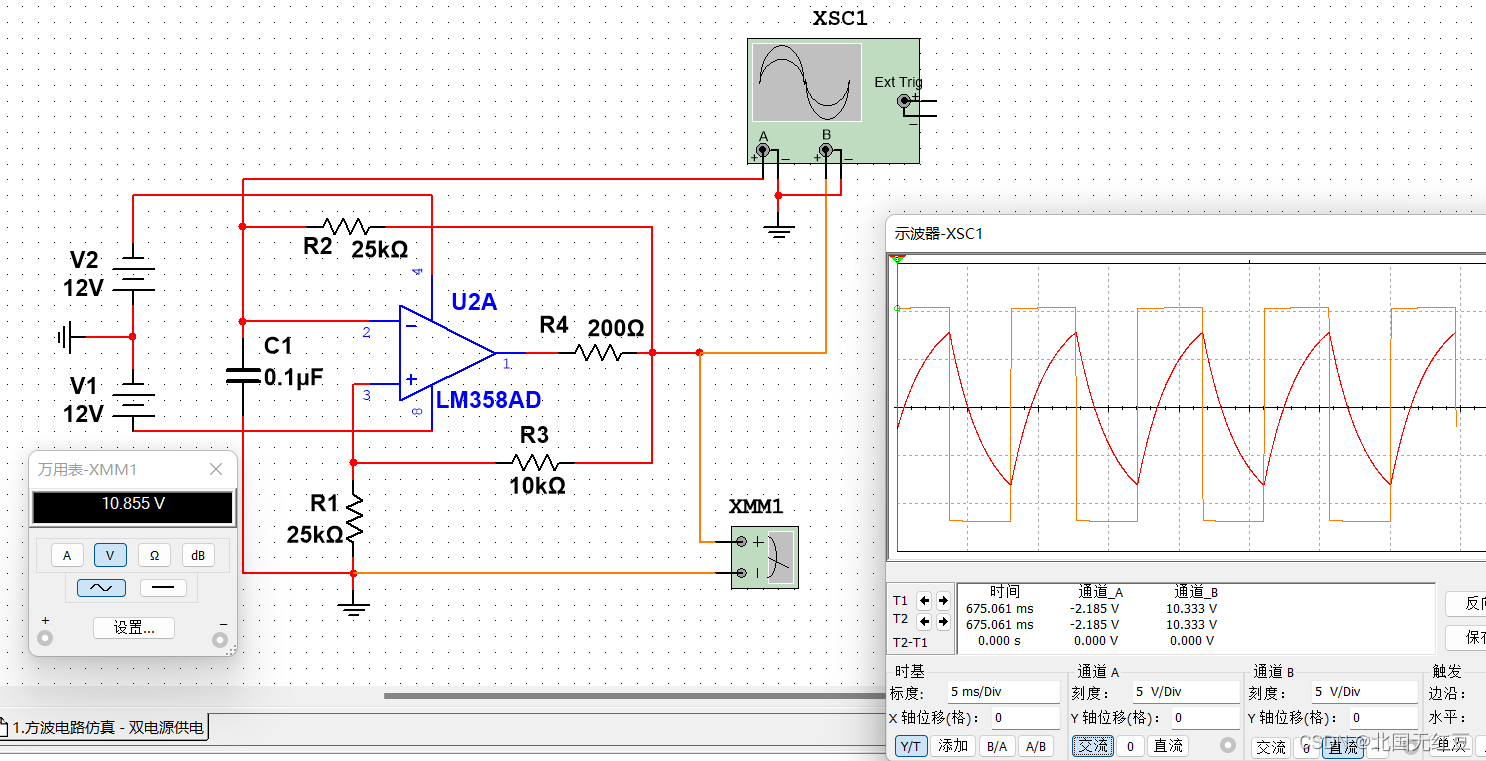

1.3 Multisim仿真

输出是50%的占空比

---

2 矩形波发生电路

2.1原理图

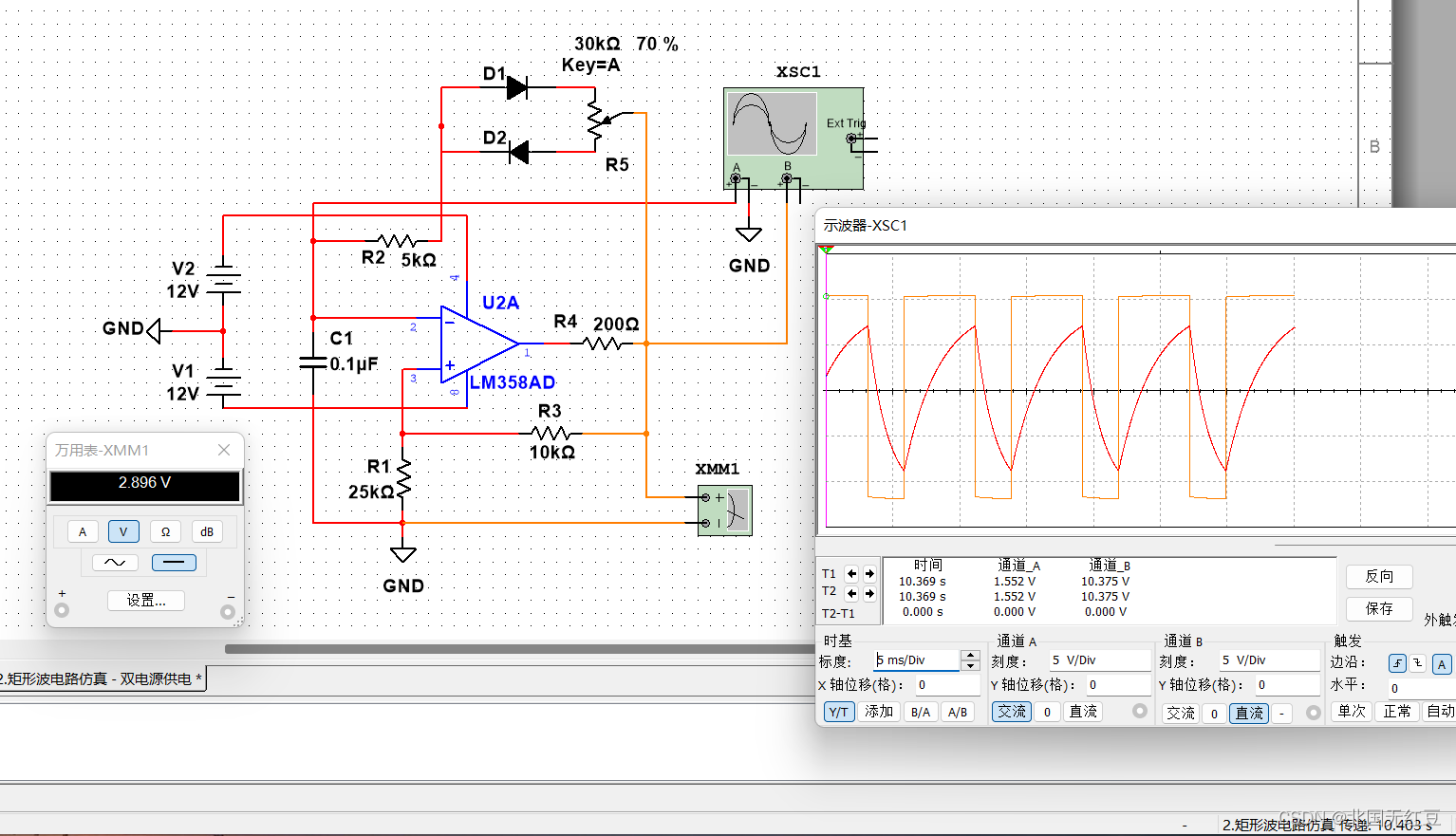

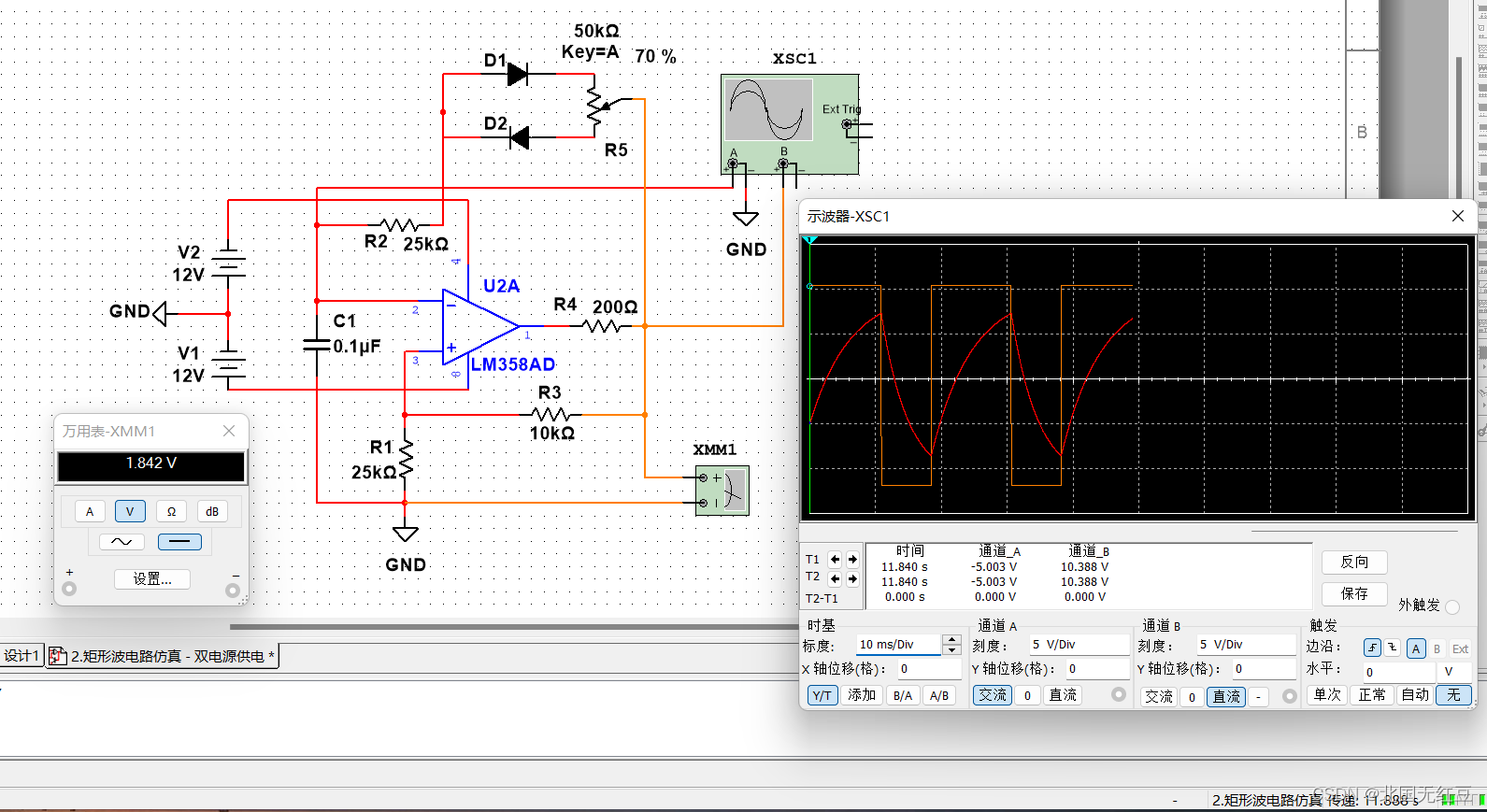

2.2 Multisim仿真

做矩形波电路仿真时，二极管用虚拟的

这个需要等待个3~5分钟才能出来波形

 改变滑动变阻器可以调节占空比

---

3 三角波发生电路

3.1 原理图

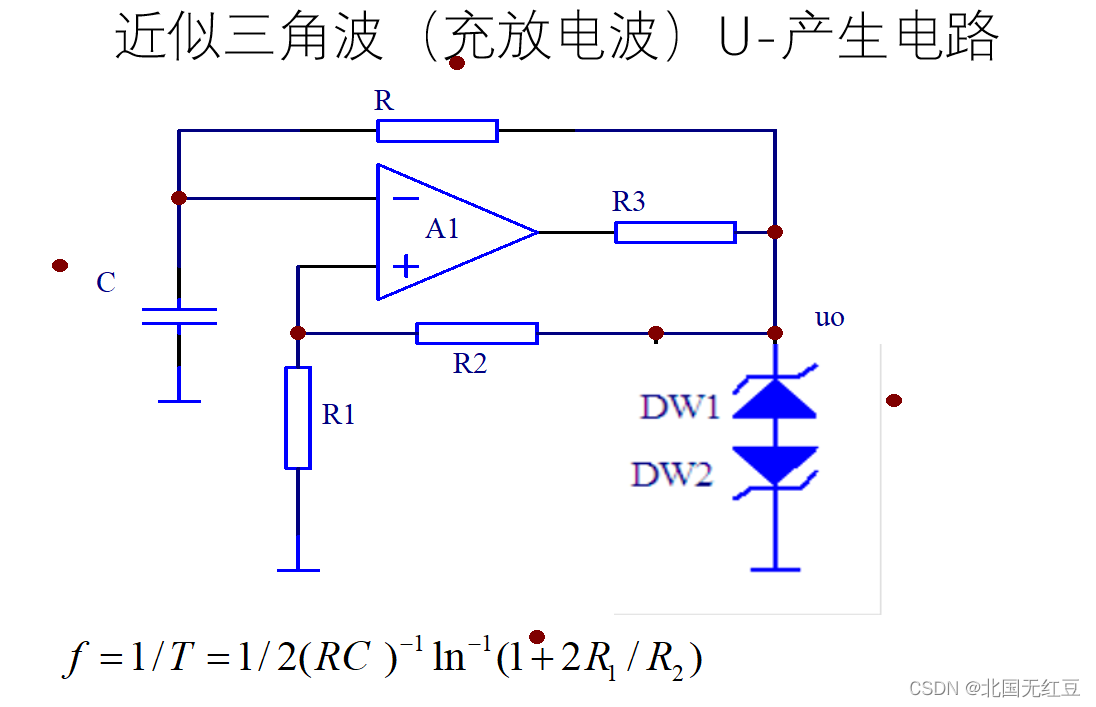

近似三角波产生电路

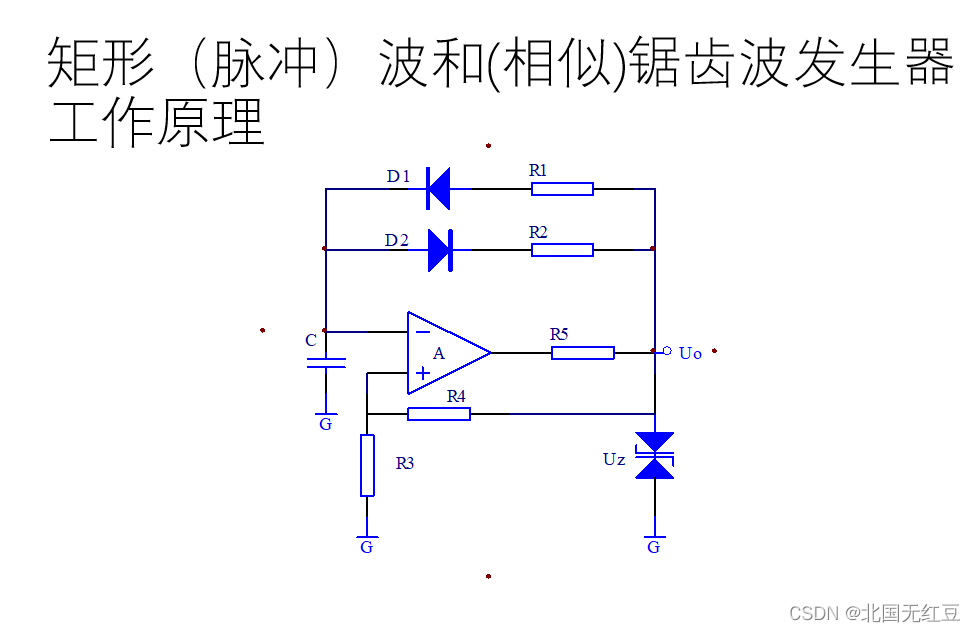

 矩形（脉冲）波和（相似）锯齿波发生器工作原理

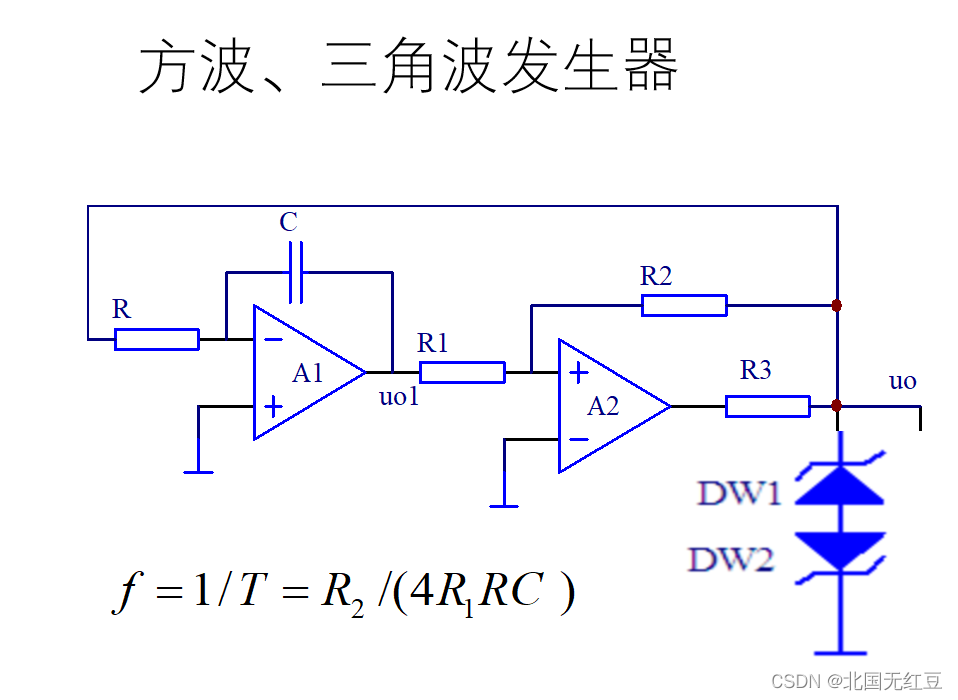

方波、三角波发生器

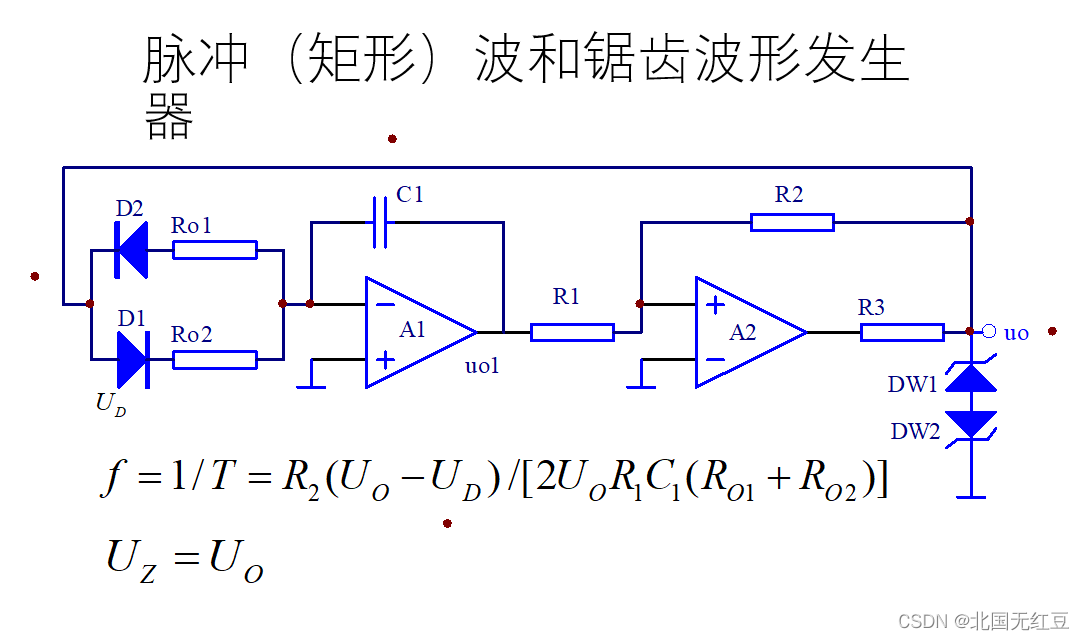

脉冲（矩形）波和锯齿波发生器

嘿嘿，把老师的PPT一顿粘贴

3.2 Multisim仿真

未完待续……

---
