简单的按键电路问题踩坑以及补救措施

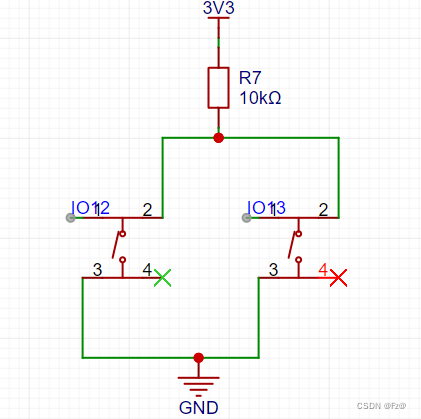

近期绘制了一块esp32的开发板，上面集成了一些基本外设以及功能，其中包含了两个独立按键。但是这两个独立按键在焊好后只能使用一天，这就很奇怪了，简单的独立按键就是上拉和下拉，我使用了下拉的方式，原理图如下。

因为之前设计过相关电路是可以长期使用的，串联一个电阻对io口进行外部上拉，按下按钮实现下拉检测。

使用arduino简单测试代码，测试直接ADC读取，发现读出的电压为0，用外用表测电压发现是1.45v。测试io口的内部电阻上拉，发现电压还是不变，正常来说应该是3.3v。并且无论怎么设置io口的模式，io口的电平都稳定在1.45v，那么就是外部干扰了。

回到原理图去分析发现，上拉时将两个io口并联在一个电阻后面，导致按下按钮时会受到另一个io口上电压的影响。根据这个推测，将两个io口都设置成同一个输入模式，两个按钮分别控制一个LED的亮灭。果然，两个按钮分别按下时对LED的控制是一样的，那么就可以确定是两个按钮的被上拉的电压相互影响了，正确的做法是两个按钮分别串联两个按钮。

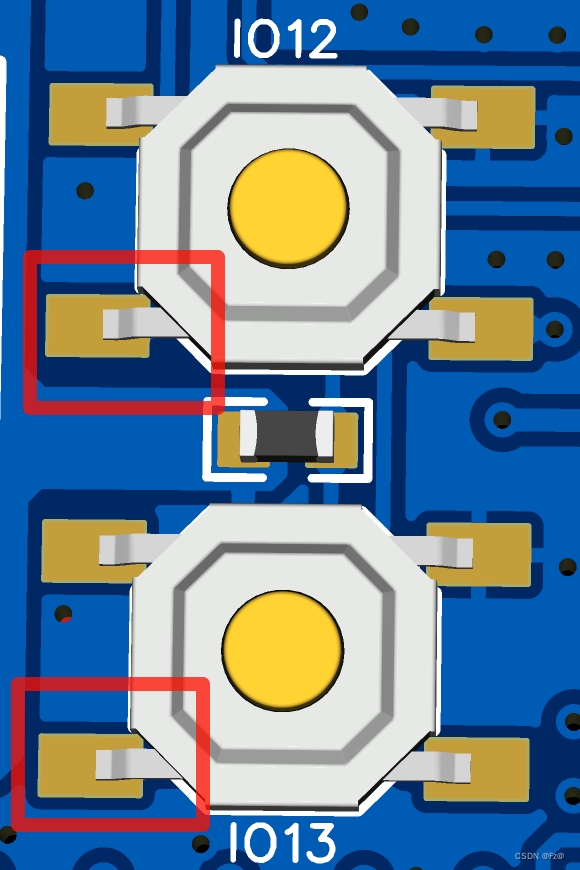

而这个开发版已经焊好了并且其他的功能的正常的，重新打板焊接又需要等一段时间，于是我发现，直接断开两个按钮之间的通路就可以不影响对方了。刚好我使用的按钮是4脚的，直接剪断其中连接的引脚就行，最后测试能正常使用。
