AD20学习笔记——原理图修改错误

 排错

下面列出常见的原理图错误以及修改：
1、Duplicate Part Designations:重复的元件位号。

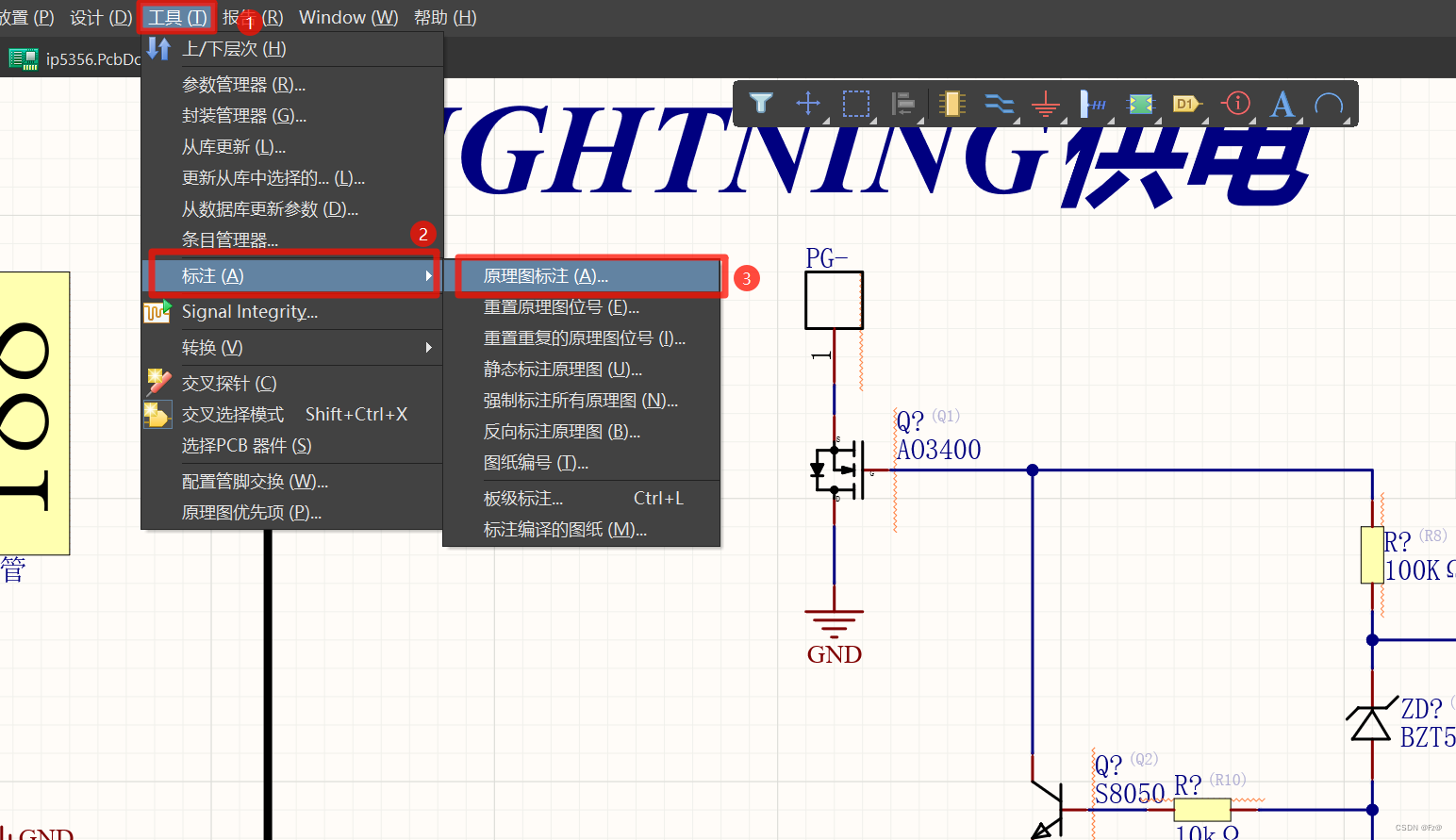

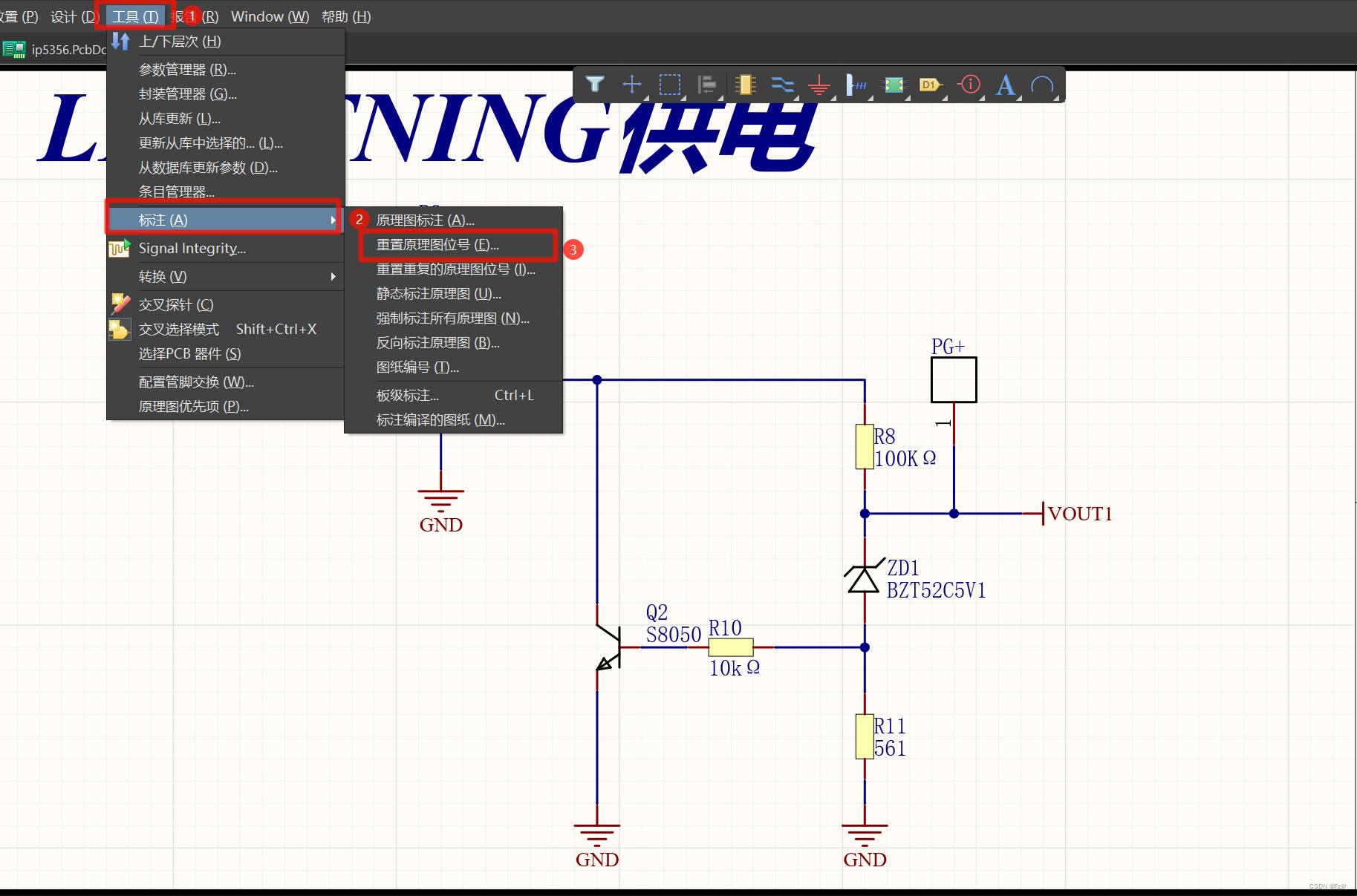

①选择工具中的“标注”，重置原理图位号，或使用快捷键“T+A+E”，在弹框选择“Yes”。

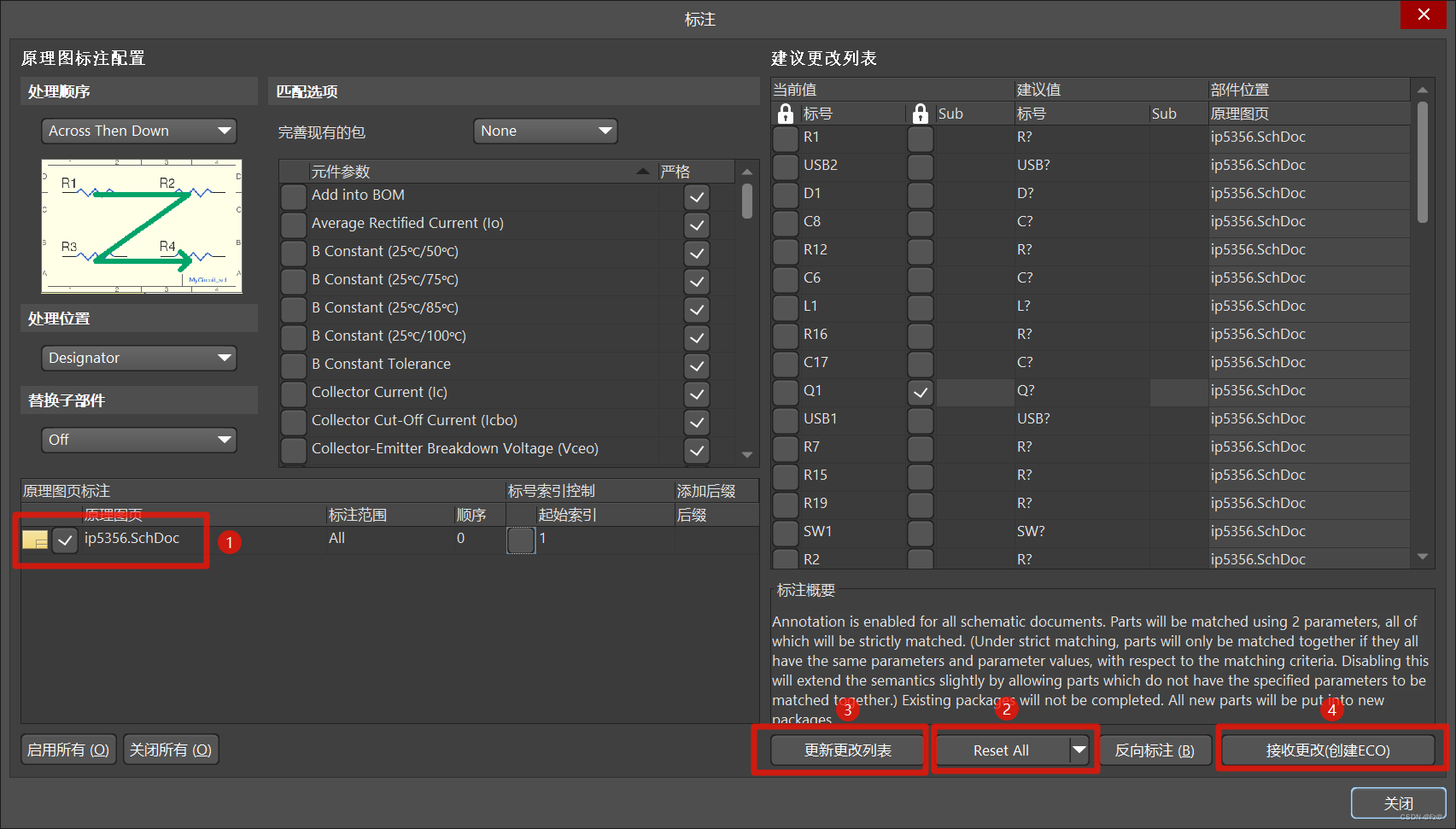

②选择工具中的“标注”，原理图标注，或使用快捷键“T+A+A”。

③选择对应的原理图，点击Reset All后更新更改列表，再按接收更改。

2、Floating net labels:悬空的网络。

在原理图修改即可。
3、Net with multiple names:重复的网络名。

在原理图修改即可。
4、Nets with only one pin:单端网络。

①查询原理图封装，看看是否是从1开始的，引脚要从1开始
②删除出错地方的元器件。
③修改错误报告，将错误修改为警告。
④查看原理图没有问题可忽略。
5、Off grid object:对象没有处在栅格点的位置上。

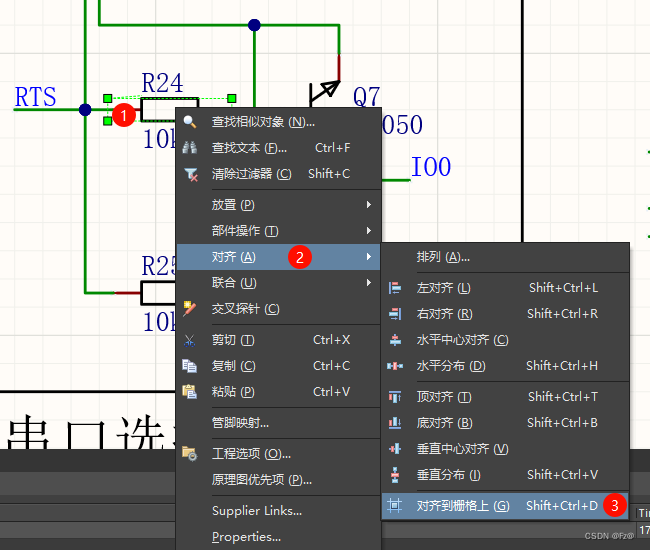

右击元器件选择对齐——对齐到栅格上
