【K230 CanMV】图像识别 色块追踪 颜色识别 blobs 全面详解

引言：在计算机视觉和图像处理领域，颜色识别和色块追踪是实现目标检测、物体追踪、智能交互等应用的基础技术之一。通过分析图像中颜色的分布，我们可以识别并跟踪特定的物体或区域，进而为智能系统提供精确的视觉反馈。在嵌入式系统中，图像处理通常受限于硬件资源，因此需要高效且精确的算法来实现实时识别和追踪。
本文将以 K230 CanMV 开发平台为例，深入探讨如何利用其强大的图像处理能力，通过颜色识别技术实现对特定颜色物体的色块追踪。我们将介绍颜色识别函数 find_blobs 的原理与用法，详细讲解如何使用该函数进行图像中的色块追踪，最后提供一个实际案例，帮助读者在实际项目中运用这一技术。

目录

一、颜色识别(find_blobs)概述

二、函数讲解

三、图像色块追踪方法介绍

四、示例模版

五、实际案例

---

一、颜色识别(find_blobs)概述

find_blobs 是 OpenMV 的图像处理函数，用于在图像中寻找并识别“斑点”（blobs）。这些斑点是指图像中具有相似颜色或亮度的区域。这个函数通常用于视觉检测和识别应用中，例如物体跟踪、颜色识别等。

CanMV支持OpenMV算法，同样可以使用find_blobs

二、函数讲解

blobs = img.find_blobs([thresholds], area_threshold=area_threshold, pixels_threshold=pixels_threshold, merge=True, margin=0)

• thresholds: 这是一个包含颜色范围的列表，用于定义要查找的斑点的颜色范围。通常是一个包含两个或三个元素的元组。例如，(100, 200, -64, 127, -128, 127) 表示 HSV 颜色空间中的范围，其中第一个和第二个值是 Hue，第三和第四值是 Saturation，最后两个值是 Value。

• area_threshold: 斑点的面积阈值。只有面积大于这个值的斑点才会被返回。默认值是 0。

• pixels_threshold: 斑点的像素数阈值。只有包含的像素数大于这个值的斑点才会被返回。默认值是 0。

• merge: 是否合并相邻的斑点。设为 True 时，相邻的斑点会被合并成一个大斑点；设为 False 时，斑点不会合并。默认值是 True。

• margin: 用于合并斑点时的边距。设置为一个正整数，表示合并斑点时的最大距离。默认值是 0。

返回值：

find_blobs 函数返回一个包含斑点信息的列表。每个斑点都是一个 Blob 对象，通常包含以下属性：

• cx 和 cy：斑点的中心坐标。

• x 和 y：斑点的左上角坐标。

• w 和 h：斑点的宽度和高度。

• area：斑点的面积（像素数）。

三、图像色块追踪方法介绍

image 模块为 Image 对象提供了 find_blobs()方法，用于查找图像中的所有色块，find_blobs() 方法如下所示：

image.find_blobs(thresholds, invert=False, roi, x_stride=2, y_stride=1,
area_threshold=10, pixels_threshold=10, merge=False, margin=0, threshold_cb,
merge_cb)

find_blobs() 方法在图像处理中用于根据指定的颜色阈值查找图像中的色块，并返回符合条件的 image.blob 对象列表。色块通常是指在图像中某一特定颜色范围内的连续像素区域。该方法支持对不同颜色空间和图像类型进行处理，允许在一定条件下筛选、合并或过滤色块。

方法参数解释

1. thresholds
   该参数指定了颜色的阈值，用于定义哪些颜色区域需要被识别。它是一个元组列表，针对不同的图像和颜色空间，具体形式有所不同：

   • 灰度图像：对于灰度图像，thresholds 应该是一个包含两个数值的元组 (min_gray_value, max_gray_value)，表示允许的灰度值范围。
   • RGB565 图像：对于 RGB565 格式的图像，thresholds 应该是包含六个值的元组 (min_L, max_L, min_A, max_A, min_B, max_B)，这六个值分别表示在 LAB 色彩空间下的 L、A 和 B 三个通道的最小值和最大值。LAB 色彩空间具有较好的色差感知效果，适用于在不同光照条件下进行色彩追踪。

   例如，若要追踪红色和蓝色的色块，可以在阈值元组列表中分别传入对应的颜色范围。

2. invert
   该参数控制是否对颜色阈值进行反转操作。如果设置为 True，则追踪的不是在指定阈值内的色块，而是阈值之外的色块。默认为 False，即只关注在阈值范围内的色块。

3. roi (Region of Interest)
   指定图像中感兴趣的区域。它用于限制图像处理的范围，减少计算量。若未指定该参数，则处理整个图像。

4. x_stride 和 y_stride
   这些参数用于定义在图像处理中每次跳过多少个像素。若色块较大，增加这些步长可以提高效率，减少计算量。例如，x_stride=2 会让每次在 X 轴方向上跳过 2 个像素，y_stride=2 会在 Y 轴方向上跳过 2 个像素。

5. area_threshold
   该参数用于过滤掉那些边界框区域小于指定值的色块。设定较大的 area_threshold 可以去除一些过小的色块，以减小检测的噪声。

6. pixels_threshold
   用于过滤掉那些像素数量少于指定值的色块。该参数通常用于避免误识别一些微小的、无意义的色块。

7. merge
   该参数控制是否对相互重叠的色块进行合并。如果设置为 True，则会将边缘矩形相互交错且没有被过滤的色块合并成一个色块。若设置为 False，则不合并重叠的色块。

8. margin
   该参数用于增大或减小检测到的色块边界矩形的大小，通常用于修正边界矩形的形状，确保色块的完整性。

9. threshold_cb (Threshold callback function)
   这是一个回调函数，作用是在颜色阈值过滤过程中对被过滤的色块进行进一步筛选。该函数会接收到一个 image.blob 对象，返回 True 表示保留该色块，返回 False 则表示过滤掉该色块。

10. merge_cb (Merge callback function)
    这是一个回调函数，用于决定是否将两个即将合并的色块合并成一个。该函数会接收到两个 image.blob 对象，返回 True 表示合并色块，返回 False 则禁止合并。

方法返回值

find_blobs() 方法返回一个包含 image.blob 对象的列表，每个 image.blob 对象表示一个在图像中找到的色块。每个色块包含以下信息：

• 色块的边界框位置和大小
• 色块的质心坐标
• 色块内像素的颜色值信息

import image

img = image.Image(size=(320, 240))
threshold = (8, 63, 8, 49, -77, -36)
blobs = img.find_blobs([threshold], False, (0, 0, img.width(), img.height()),
x_stride=2, y_stride=1, area_threshold=10, pixels_threshold=10, merge=True,
margin=10)
for b in blobs:
 img.draw_rectangle(b.rect(), color=(255, 0, 0))

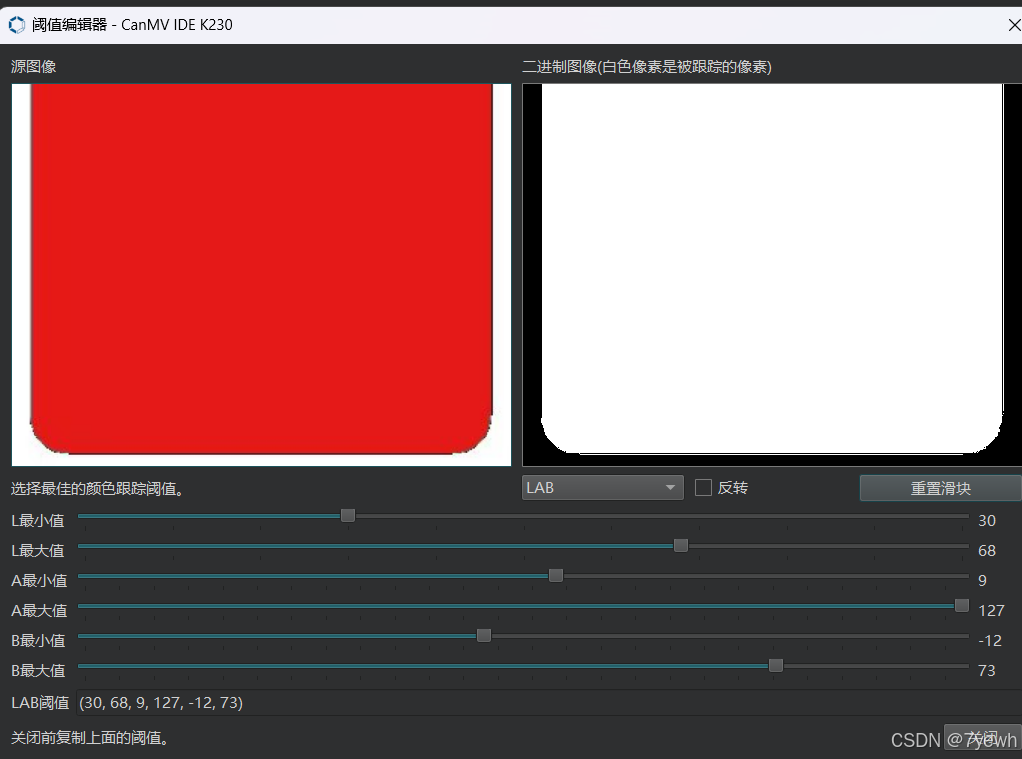

关于颜色阈值的设定，CanMV IDE 软件提供了“阈值编辑器”工具，可以方便地获取到想 要的阈值。通过依次点击 CanMV IDE 软件上方工具栏中的“工具”→“机器视觉”→“阈值编 辑器”，即可打开“阈值编辑器”工具，打开时会提示需要导入一张源图像，可以直接使用“帧 缓冲区”窗口中的图像，也可以从本地文件系统中选取，如下图所示：

四、示例模版

这里只列举一个单独的颜色追踪例子，具体demo还请查看固件自带虚拟U盘中的例程

• 初始化：导入库，设置摄像头和显示参数，初始化传感器和媒体管理器。
• 循环获取图像：通过传感器不断获取图像帧。
• 色块检测：通过 find_blobs 函数检测符合阈值条件的色块，并根据颜色编码进一步筛选。
• 绘制标识：对符合条件的色块进行绘制，如矩形框、十字标记、旋转角度等。
• 显示图像：将处理后的图像显示在屏幕上。
• 性能监控：输出帧率，监控程序性能。
• 清理资源：程序退出时清理传感器和显示资源。

# 单色代码跟踪示例
#
# 这个示例展示了使用 CanMV 相机进行单色代码跟踪。
#
# 颜色代码是由两种或更多颜色组成的斑点。下面的示例将
# 仅跟踪包含以下颜色的彩色物体。
import time, os, gc, sys, math

from media.sensor import *
from media.display import *
from media.media import *

DETECT_WIDTH = 640
DETECT_HEIGHT = 480

# 颜色跟踪阈值 (L Min, L Max, A Min, A Max, B Min, B Max)
# 以下阈值通常用于跟踪红色/绿色物体。您可能需要调整它们...
thresholds = [(12, 100, -47, 14, -1, 58), # 通用红色阈值 -> 索引为 0，所以代码 == (1 << 0)
              (30, 100, -64, -8, -32, 32)] # 通用绿色阈值 -> 索引为 1，所以代码 == (1 << 1)
# 当 "merge=True" 时，代码会被“或”在一起以进行 "find_blobs"

# 只有那些像素数量超过 "pixel_threshold" 且面积超过 "area_threshold" 的斑点
# 才会被下面的 "find_blobs" 返回。如果更改相机分辨率，请更改 "pixel_threshold" 和 "area_threshold"。
# 必须设置 "merge=True" 以合并重叠的颜色斑点以形成颜色代码。

sensor = None

try:
    # 使用默认配置构造一个Sensor对象
    sensor = Sensor(width = DETECT_WIDTH, height = DETECT_HEIGHT)
    # sensor复位
    sensor.reset()
    # 设置水平镜像
    # sensor.set_hmirror(False)
    # 设置垂直翻转
    # sensor.set_vflip(False)
    # 设置通道 0 输出大小
    sensor.set_framesize(width = DETECT_WIDTH, height = DETECT_HEIGHT)
    # 设置通道 0 输出格式
    sensor.set_pixformat(Sensor.RGB565)

    # 设置显示，如果您选择的屏幕无法点亮，请参考API文档中的K230_CanMV_Display模块API手册自行配置,下面给出四种显示方式
    # 使用 HDMI 作为显示输出，设置为 VGA
    # Display.init(Display.LT9611, width = 640, height = 480, to_ide = True)

    # 使用 HDMI 作为显示输出，设置为 1080P
    # Display.init(Display.LT9611, width = 1920, height = 1080, to_ide = True)

    # 使用 LCD 作为显示输出
    # Display.init(Display.ST7701, to_ide = True)

    # 使用 IDE 作为输出
    Display.init(Display.VIRT, width = DETECT_WIDTH, height = DETECT_HEIGHT, fps = 100)

    # 初始化媒体管理器
    MediaManager.init()
    # sensor开始运行
    sensor.run()

    fps = time.clock()

    while True:
        fps.tick()

        # 检查是否应该退出
        os.exitpoint()
        img = sensor.snapshot()

        for blob in img.find_blobs(thresholds, pixels_threshold=100, area_threshold=100, merge=True):
            if blob.code() == 3: # r/g 代码 == (1 << 1) | (1 << 0)
                # 这些值依赖于斑点不是圆形的 - 否则它们会不稳定
                # if blob.elongation() > 0.5:
                #     img.draw_edges(blob.min_corners(), color=(255,0,0))
                #     img.draw_line(blob.major_axis_line(), color=(0,255,0))
                #     img.draw_line(blob.minor_axis_line(), color=(0,0,255))
                # 这些值在任何时候都是稳定的
                img.draw_rectangle([v for v in blob.rect()])
                img.draw_cross(blob.cx(), blob.cy())
                # 注意 - 斑点的旋转是唯一的，仅限于 0-180
                img.draw_keypoints([(blob.cx(), blob.cy(), int(math.degrees(blob.rotation())))], size=20)

        # 将结果绘制到屏幕上
        Display.show_image(img)
        gc.collect()

        print(fps.fps())
except KeyboardInterrupt as e:
    print(f"user stop")
except BaseException as e:
    print(f"Exception '{e}'")
finally:
    # sensor停止运行
    if isinstance(sensor, Sensor):
        sensor.stop()
    # 销毁display
    Display.deinit()

    os.exitpoint(os.EXITPOINT_ENABLE_SLEEP)
    time.sleep_ms(100)

    # 释放媒体缓冲区
    MediaManager.deinit()

这段代码是一个基于色块跟踪的示例，使用 CanMV Cam 摄像头进行目标跟踪。它通过设定颜色阈值来识别图像中的特定颜色区域（色块），并结合色块的属性（如位置、旋转、长宽比等）进行进一步处理。下面将详细解析每个部分的作用和代码流程。


• time：用于处理时间相关的操作，例如计算帧率（fps）。
• os：用于操作系统相关的功能，例如退出点检查。
• gc：垃圾回收库，用于管理内存。
• sys：提供对 Python 运行时环境的访问。
• math：提供数学函数，特别是 math.degrees() 用于角度转换。

接下来的导入是涉及到图像采集、显示和媒体管理的自定义模块：

• media.sensor：提供摄像头传感器相关的功能。
• media.display：处理显示输出的相关功能。
• media.media：管理媒体相关的资源。

• 红色阈值：第一个元组 (12, 100, -47, 14, -1, 58) 用于识别红色区域（在 LAB 色彩空间中设置 L, A, B 三个通道的最小值和最大值）。
• 绿色阈值：第二个元组 (30, 100, -64, -8, -32, 32) 用于识别绿色区域。

每个阈值元组代表 LAB 色彩空间中三个通道的范围，配合 find_blobs() 函数可以找出图像中符合这些颜色范围的色块。

初始化了传感器，设置图像的宽度和高度，并指定图像格式为 RGB565。这意味着每个像素会以 16 位存储，每个通道（红色、绿色、蓝色）分别使用 5 位、6 位和 5 位。

显示被初始化为虚拟显示 (Display.VIRT)，并设置分辨率为 640x480，帧率为 100。这里的显示操作是虚拟显示，适合开发和调试时在 IDE 中查看输出。

通过 MediaManager.init() 初始化媒体管理器，接着启动传感器运行。这意味着图像采集开始实时进行。

• fps.tick() 用于记录帧时间，计算当前帧率。
• os.exitpoint() 检查是否需要退出程序。
• sensor.snapshot() 捕获当前图像帧。

• find_blobs()：基于之前定义的 thresholds 参数，查找符合条件的色块。此方法返回一个包含色块的列表。
  • pixels_threshold=100：色块的像素数量必须大于 100。
  • area_threshold=100：色块的面积必须大于 100。
  • merge=True：合并重叠的色块，适用于多个颜色组合。
• blob.code() == 3：在本示例中，色块的代码为 3，即同时包含红色和绿色，这通过将 1 << 0 和 1 << 1 位运算或得到的结果。

色块处理：

• blob.rect()：获取色块的边界矩形，并绘制出来。
• blob.cx(), blob.cy()：获取色块的质心坐标，并在图像上绘制十字。
• blob.rotation()：获取色块的旋转角度，并绘制该角度的键点。

• Display.show_image(img)：将处理后的图像显示在屏幕上。
• gc.collect()：进行垃圾回收，释放不再使用的内存。

通过 fps.fps() 输出当前帧率，用于调试和性能监控。

• 捕获 KeyboardInterrupt 异常（用户手动停止）以及其他基础异常，并打印出异常信息。
• 在 finally 块中停止传感器，反初始化显示设备，释放资源并确保应用退出前能进入睡眠状态。

五、实际案例

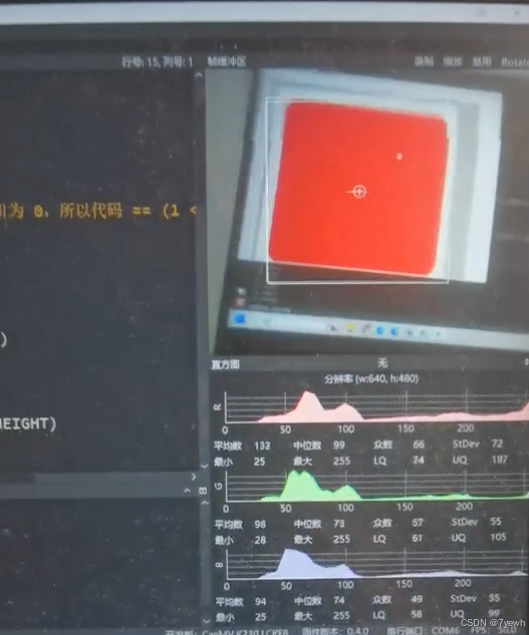

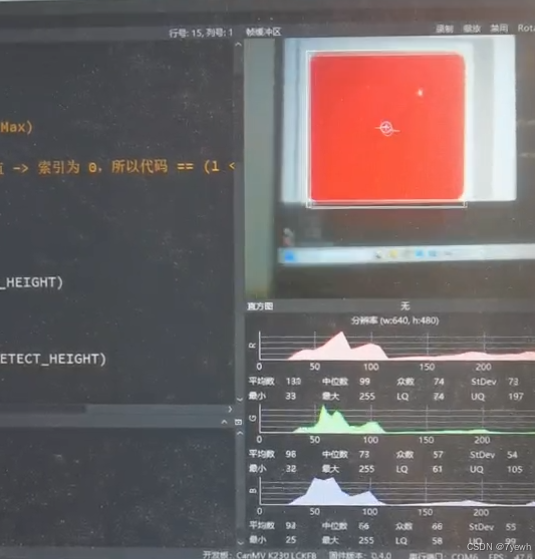

这段代码是一个基于色块跟踪的示例，旨在通过摄像头捕捉图像并检测特定颜色（红色）的物体。代码利用了 find_blobs 函数来检测图像中的红色区域，并对符合条件的色块进行标记和显示。

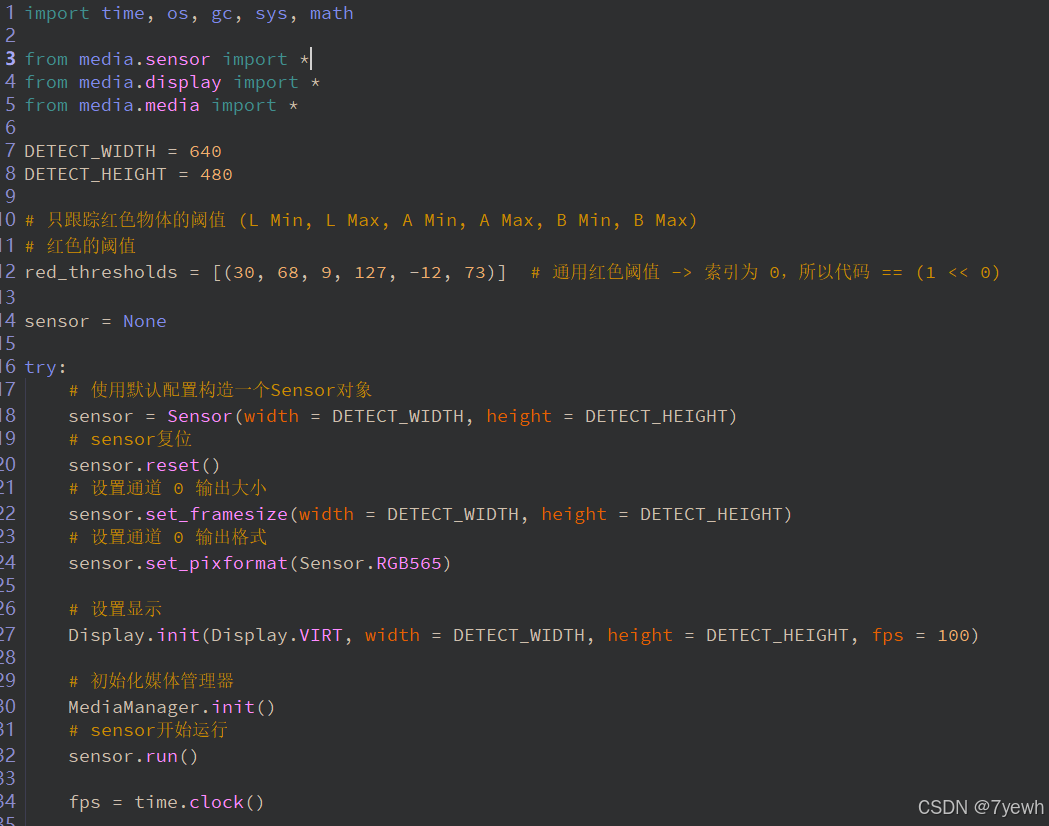

 1. 导入必要的库

import time, os, gc, sys, math
from media.sensor import *
from media.display import *
from media.media import *

• time：用于处理时间相关的功能，如计算帧率。
• os：提供与操作系统交互的功能，例如检查退出点。
• gc：垃圾回收库，用于管理内存，避免内存泄漏。
• sys：提供对Python运行时环境的访问，通常用于调试或获取程序的系统信息。
• math：提供数学函数，这里使用 math.degrees() 来将弧度转换为度。

接下来的导入是与硬件和显示相关的自定义模块：

• media.sensor：提供与摄像头传感器相关的功能。
• media.display：处理图像显示的功能。
• media.media：用于初始化和管理媒体资源，如缓冲区。

2. 设置摄像头分辨率和颜色阈值

DETECT_WIDTH = 640
DETECT_HEIGHT = 480

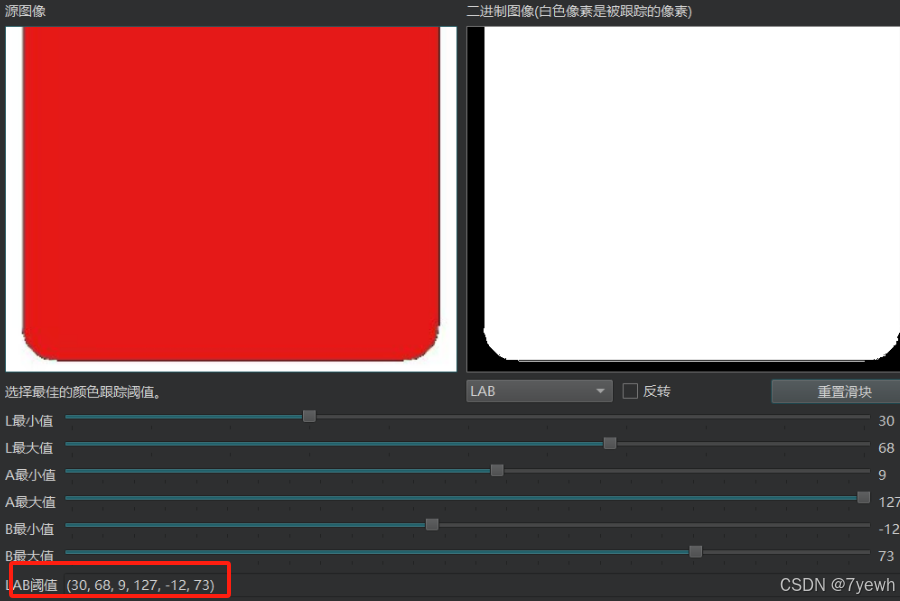

# 只跟踪红色物体的阈值 (L Min, L Max, A Min, A Max, B Min, B Max)
red_thresholds = [(30, 68, 9, 127, -12, 73)]  # 通用红色阈值 -> 索引为 0，所以代码 == (1 << 0)

• DETECT_WIDTH 和 DETECT_HEIGHT 设置图像的分辨率为 640x480，这是大多数视觉应用的标准分辨率。

• 红色阈值 (red_thresholds): 这个阈值使用的是 LAB 色彩空间中的三个通道 L, A, B 的范围。该阈值定义了一个色块的颜色范围，用于识别红色物体。

  • L (亮度) 最小值 30，最大值 68；
  • A (绿色到红色的色差) 最小值 9，最大值 127；
  • B (蓝色到黄色的色差) 最小值 -12，最大值 73。

  红色的色块会被识别并标记为代码 1（因为索引是 0，所以在 find_blobs() 中，1 << 0 表示红色）。

3. 初始化摄像头和显示器

sensor = None

try:
    # 使用默认配置构造一个Sensor对象
    sensor = Sensor(width=DETECT_WIDTH, height=DETECT_HEIGHT)
    # sensor复位
    sensor.reset()
    # 设置通道 0 输出大小
    sensor.set_framesize(width=DETECT_WIDTH, height=DETECT_HEIGHT)
    # 设置通道 0 输出格式
    sensor.set_pixformat(Sensor.RGB565)

• 创建一个传感器对象 sensor，并指定其分辨率为 640x480。
• 调用 sensor.reset() 来重置摄像头设置。
• sensor.set_framesize() 设置图像输出的分辨率。
• sensor.set_pixformat(Sensor.RGB565) 设置输出图像格式为 RGB565，每个像素占用 16 位存储（5 位红色，6 位绿色，5 位蓝色）。

4. 设置显示

# 设置显示
Display.init(Display.VIRT, width=DETECT_WIDTH, height=DETECT_HEIGHT, fps=100)

这里使用虚拟显示 (Display.VIRT) 初始化显示屏，并设置分辨率为 640x480，帧率为 100 帧每秒。

5. 初始化媒体管理器和启动传感器

# 初始化媒体管理器
MediaManager.init()
# sensor开始运行
sensor.run()

• MediaManager.init() 初始化媒体管理器，管理摄像头捕捉的图像和相关的缓存。
• sensor.run() 启动摄像头的图像捕捉过程。

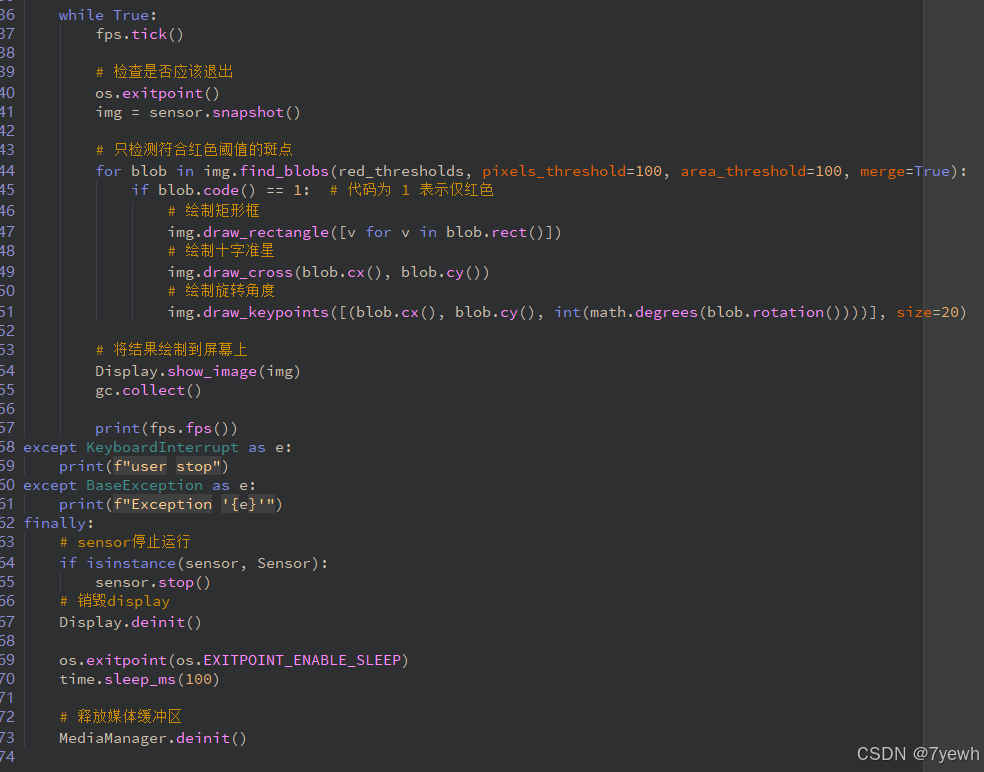

6. 主循环：图像捕捉、色块检测和显示

fps = time.clock()

while True:
    fps.tick()
    # 检查是否应该退出
    os.exitpoint()
    img = sensor.snapshot()

• fps.tick()：记录并更新帧时间，用于计算实时帧率。
• os.exitpoint()：检查是否应退出程序。
• sensor.snapshot()：捕获一帧图像。

7. 查找红色物体

for blob in img.find_blobs(red_thresholds, pixels_threshold=100, area_threshold=100, merge=True):
    if blob.code() == 1:  # 代码为 1 表示仅红色
        # 绘制矩形框
        img.draw_rectangle([v for v in blob.rect()])
        # 绘制十字准星
        img.draw_cross(blob.cx(), blob.cy())
        # 绘制旋转角度
        img.draw_keypoints([(blob.cx(), blob.cy(), int(math.degrees(blob.rotation())))], size=20)

• find_blobs(red_thresholds, pixels_threshold=100, area_threshold=100, merge=True)：

  • red_thresholds：提供红色物体的颜色范围。
  • pixels_threshold=100：只有像素数量超过 100 的色块才会被返回。
  • area_threshold=100：只有面积大于 100 的色块才会被返回。
  • merge=True：如果设置为 True，会合并相互重叠的色块。

• if blob.code() == 1：检查该色块是否是红色，红色色块的代码为 1，即 1 << 0。

绘制操作：

• blob.rect()：获取色块的矩形边界并绘制。
• blob.cx(), blob.cy()：获取色块的质心坐标，并绘制十字准星。
• blob.rotation()：获取色块的旋转角度，使用 math.degrees() 将其从弧度转换为度数，并绘制旋转角度的标记。
