STM32F103学习笔记（五） BKP备份寄存器（原理篇）

目录

1. BKP（备份寄存器）简介

2. STM32F103的BKP模块概述

2.1 BKP模块的基本原理

2.2 BKP的工作原理

​编辑2.3 备份寄存器的功能和特点

3. BKP的常见应用场景

3.1 系统配置保存

3.2 状态信息保存

3.3 故障恢复

3.3 BKP在侵入检测中的应用

4. 常见问题与解决方案

1. BKP（备份寄存器）简介

        BKP（备份寄存器）是STM32F103系列微控制器中的一个重要功能模块，它的作用就像是给微控制器备份一个“记忆”。你可以把它想象成一个小本子，可以记录下一些重要的信息，比如系统的配置参数、关键状态等等。为什么要备份这些信息呢？因为在一些特定的情况下，比如断电、系统复位等，微控制器内部的其他寄存器中的数据会丢失，但是备份寄存器中的数据却可以被保留下来。所以，备份寄存器可以帮助我们在系统重启后快速恢复之前的状态，确保系统的稳定性和可靠性。

2. STM32F103的BKP模块概述

2.1 BKP模块的基本原理

        备份寄存器（BKP）它的设计旨在提供一种可靠的方式来保存系统重要的配置信息和状态。BKP模块通常由多个备份寄存器组成，这些寄存器被设计成能够在断电或系统复位后保持其存储的数据。这样，即使系统重新启动，我们仍然可以从这些备份寄存器中恢复先前的状态。在STM32F103系列微控制器中，BKP模块通常与RTC（实时时钟）模块集成在一起，以提供更加全面的系统备份和恢复功能。

2.2 BKP的工作原理

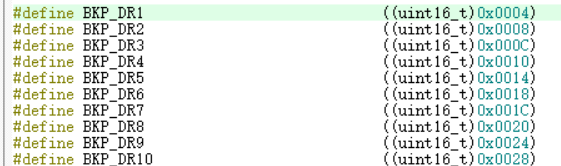

        BKP模块的工作原理主要涉及两个方面：备份寄存器的存储和恢复。其实在存储和恢复作用时，可以把BKP理解成一个存储空间，在stm32f103c8t6中，共有20字节的BKP存储空间，对应了10个uint16_t的数据类型的变量（BKP_DR1-BKP_DR10）。首先，当我们需要保存某些重要的系统信息时，可以将这些信息写入到备份寄存器中。在写入数据时，BKP模块会确保这些数据在断电或系统复位后能够被正确保存。其次，当系统重新启动时，我们可以从备份寄存器中读取之前保存的数据，并将其恢复到系统的相应寄存器或变量中。这样，系统就能够恢复到先前的状态，继续正常的运行。

2.3 备份寄存器的功能和特点

备份寄存器具有以下几个主要的功能和特点：

        可靠性：提供可靠的数据存储和恢复功能，确保系统的稳定性和可靠性。

        数据保持：在断电或系统复位的情况下，备份寄存器中的数据仍然可以被保持，不会丢失。

        多功能性：备份寄存器通常提供多个存储单元，可以同时保存多个不同类型的数据。

        灵活性：备份寄存器的配置和使用非常灵活，可以根据具体的应用需求进行定制和调整。

3. BKP的常见应用场景

3.1 系统配置保存

        在许多嵌入式系统中，存在一些需要在系统重新启动后保持不变的配置参数，比如系统时钟频率、通信协议设置、传感器校准数据等。这些配置参数通常被写入到备份寄存器中，并在系统启动时从备份寄存器中读取，以确保系统的稳定性和可靠性。

3.2 状态信息保存

        除了系统配置参数，一些系统状态信息也可能需要在系统重新启动后恢复。例如，一个数据采集系统可能需要在断电后能够恢复到上一次的数据采集状态，以确保数据的连续性和完整性。在这种情况下，系统可以将状态信息写入到备份寄存器中，并在系统重新启动时进行恢复。

3.3 故障恢复

        备份寄存器还可以用于系统的故障恢复。在某些情况下，系统可能会由于意外故障或异常情况而导致系统崩溃或停机。在这种情况下，备份寄存器中存储的关键信息可以帮助系统在重新启动后快速恢复到先前的状态，以减少系统的停机时间和数据丢失风险。

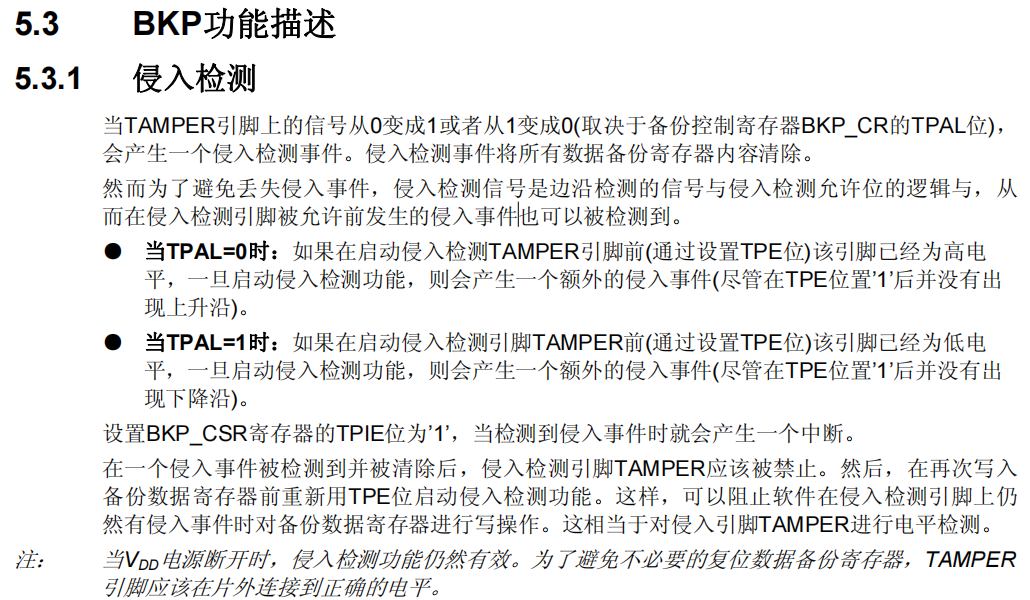

3.3 BKP在侵入检测中的应用

        除了常规的数据存储和恢复功能外，BKP模块还可以应用于侵入检测系统。侵入检测是指系统通过监测外部环境或内部状态来检测是否有未经授权的进入或操作。通过将侵入检测相关的状态信息存储在BKP的备份寄存器中，系统可以在重新启动后检查这些信息，并根据需要采取相应的安全措施，如清空数据、触发警报、记录事件等。

4. 常见问题与解决方案

问题：备份数据异常或丢失。

        解决方案： 这可能是由于备份寄存器的写入过程中出现错误导致的。首先，检查写入备份数据的代码逻辑是否正确，并确保写入操作的时序和方法正确。其次，检查备份寄存器的写保护位是否正确配置，以防止意外写入。

问题：备份数据与预期不符。

        解决方案： 如果备份数据与预期不符，可能是写入过程中发生了错误，也可能是读取过程中出现了问题。首先，检查写入备份数据的代码逻辑是否正确，并确认写入的数据正确。然后，检查读取备份数据的代码逻辑是否正确，并确保读取的数据与写入的数据一致。

问题：备份数据在断电后丢失。

        解决方案： 当STM32F103微控制器断电时，备份寄存器中的数据会丢失，这是正常现象。要想在断电后保持备份数据，需要使用外部电源或备用电池来为备份寄存器供电，以确保数据的持久性。

问题：无法正确读取备份数据。

        解决方案： 如果无法正确读取备份数据，可能是由于读取过程中出现了错误。首先，检查读取备份数据的代码逻辑是否正确，并确认读取的地址和数据类型正确。其次，检查备份寄存器的读保护位是否正确配置，以确保可以读取备份数据。
