2、AD新建项目及编辑界面介绍

一、新建项目

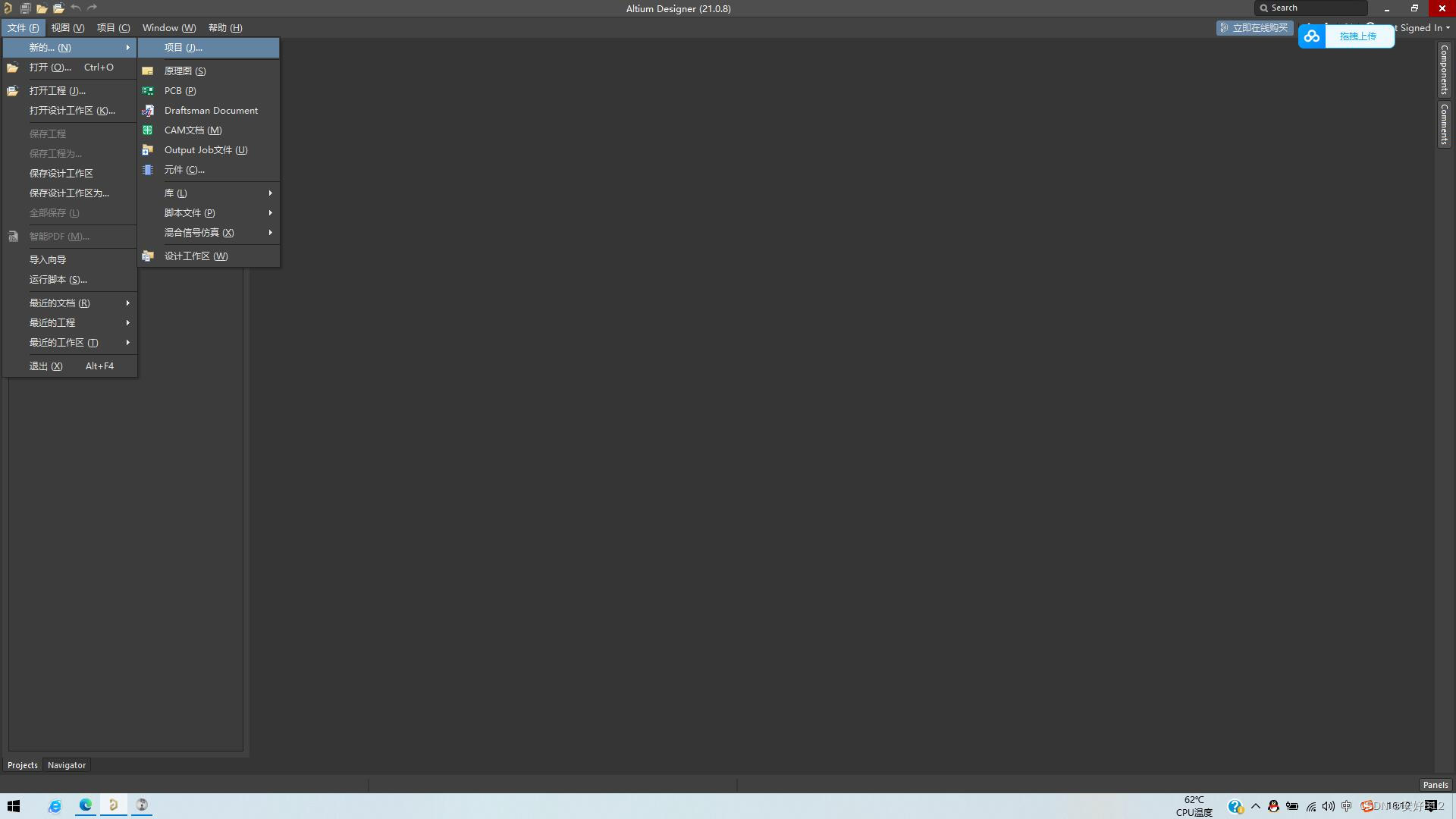

 1、 在完成安装和汉化工作后，我们开始新项目。第一步，点击“文件-新建-项目”，如下图所示

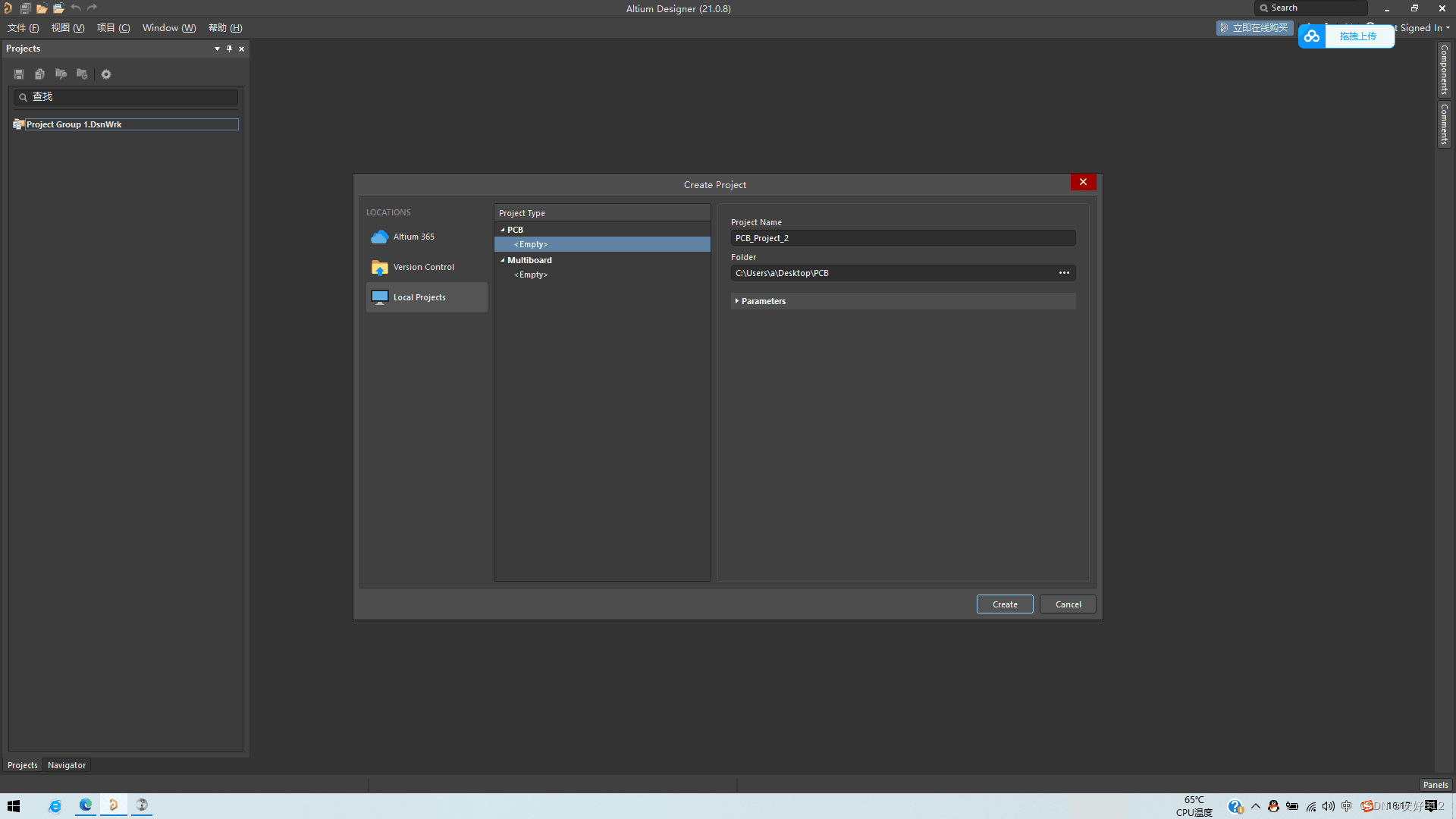

       在弹出的新窗口中分为三个片区

       左片区为创建项目的位置，这个位置可以是Altium 365（云端）、Version Ctotrol（用于团队工作的版本控制）、Local Projects（本地项目），为方便使用，一般选择本地文件。
       中间片区为项目的类型，AD已经内置了一部分模板，如下图第二行以下的内容。
       右片区是创建项目的名称和本地存放位置。

      项目不需要预设，可以选择“Default”选项，这样就会生成一个空项目，自行创建原理图和PCB文件。

项目名称和路径设好后，直接点击create，新建一个空白项目

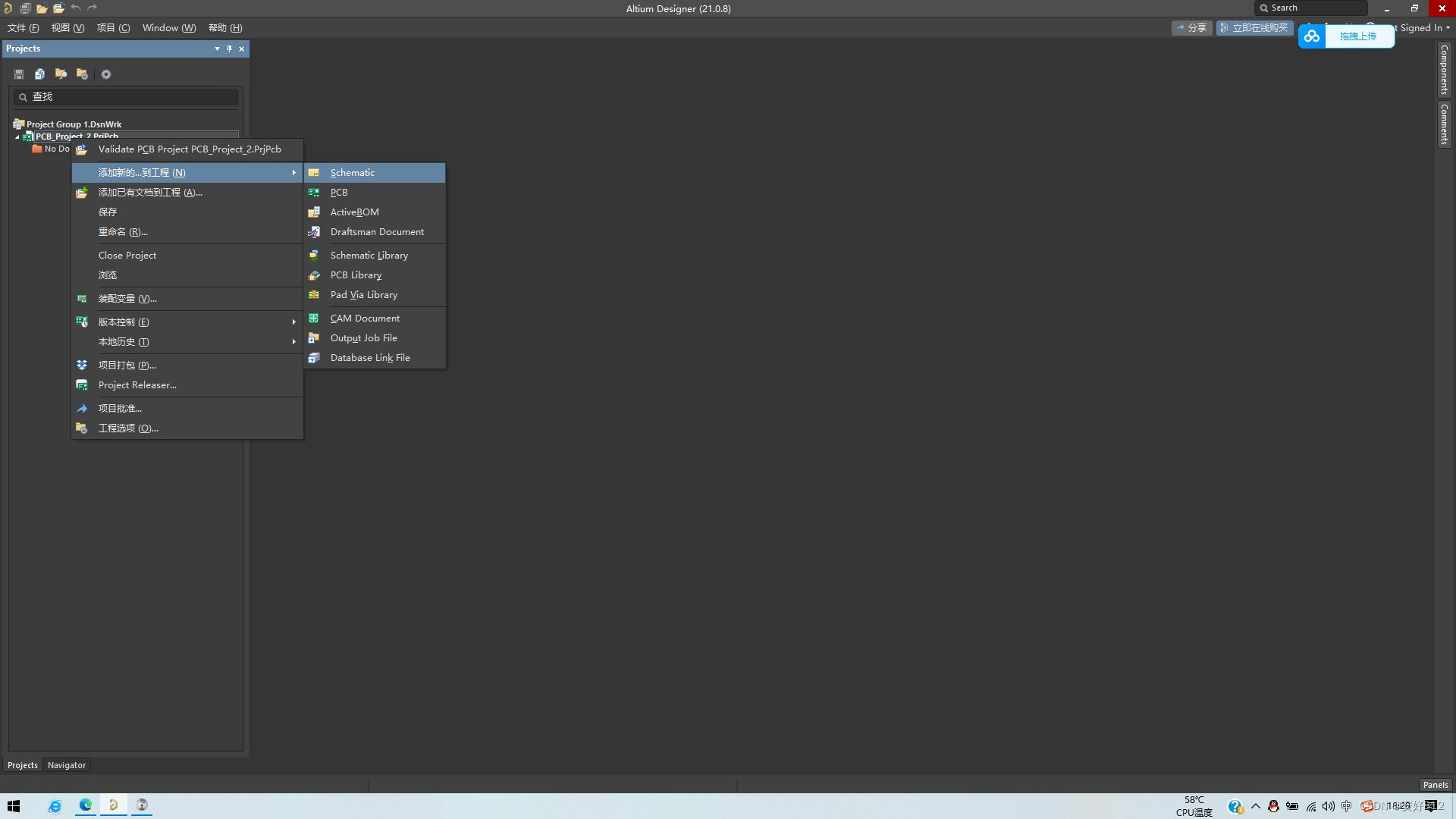

 2、在空白项目下自行创建原理图和PCB文件，具体步骤如下：1、在项目名称上面右键（也可以“文件-新的-原理图”），选择添加新的原理图文件。

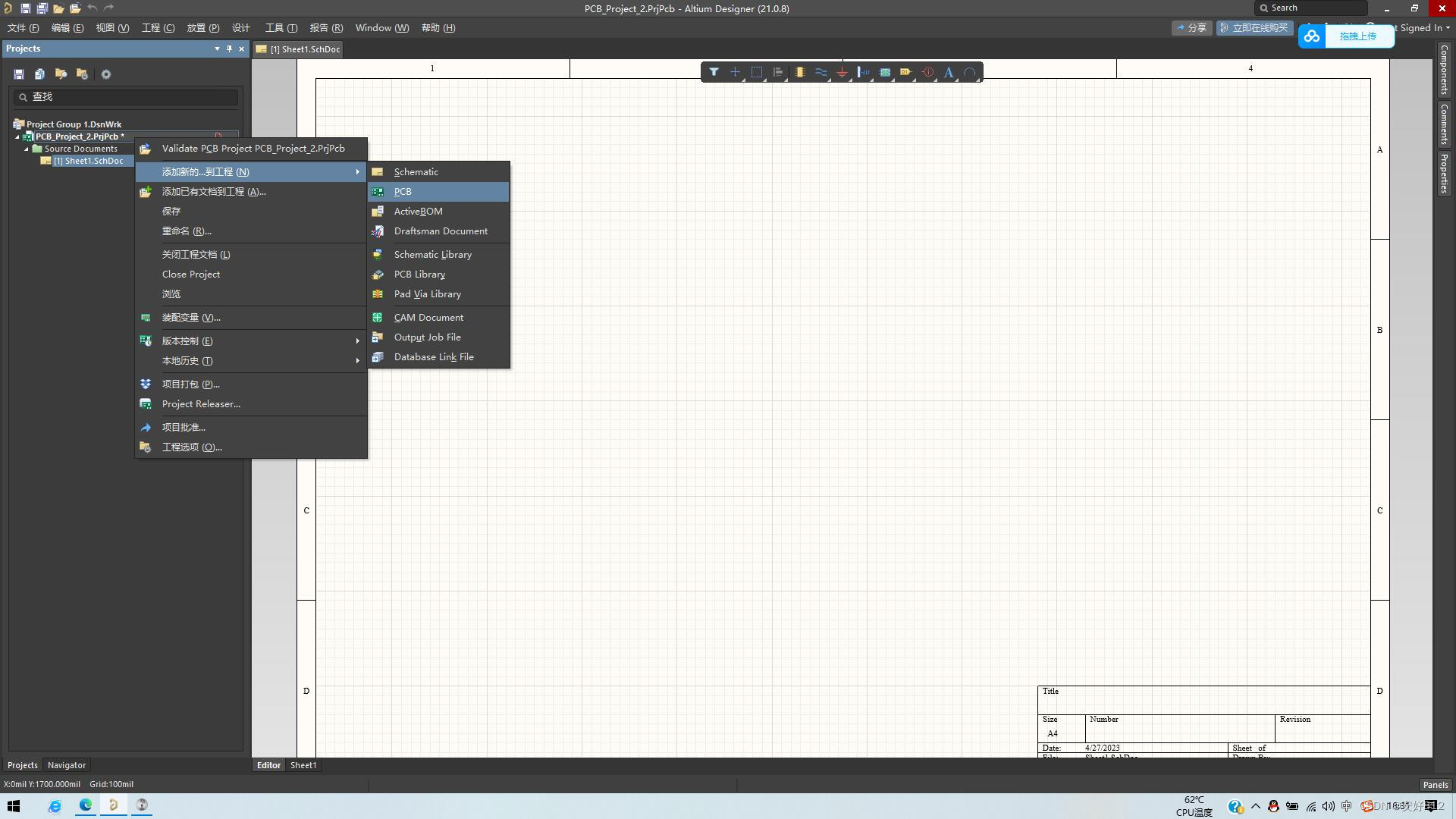

 3、同理，添加PCB文件

 二、原理图界面

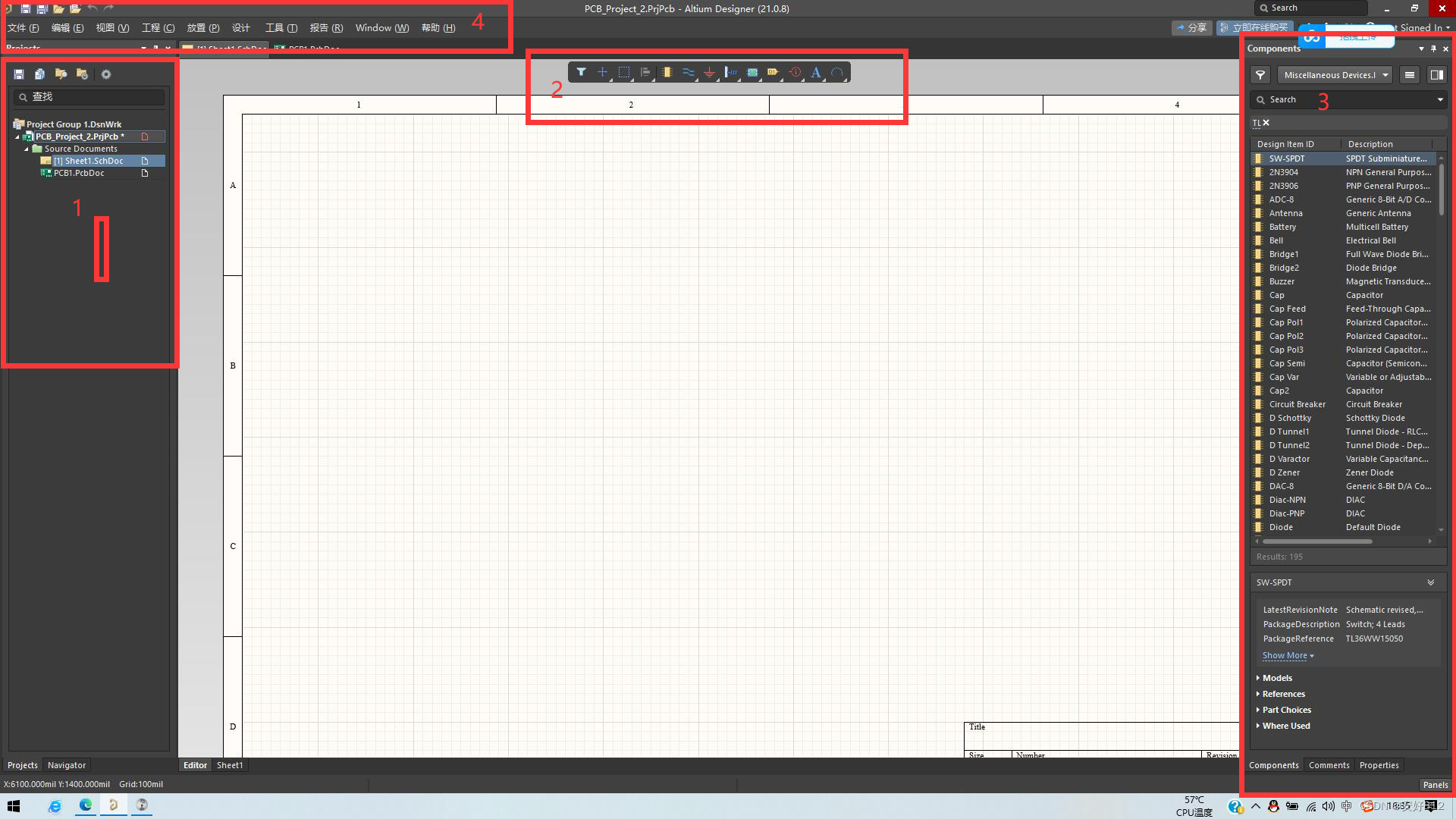

       原理图界面如上图所示，主要有四个工具栏，分别为：

   1、项目栏，这里面是项目所用的文件。

   2、快捷工具栏，能够方便使用者快速选取需要的指令。

   3、器件栏，展示已经安装的库文件和器件，用户可以直接拖拽选取。

   4、控制栏，各种指令都在此处，在快捷工具栏中没有的指令，可以在此处选取。

如果刚刚打开的原理图文件不显示器件栏，可以在右下角的Panels中将其拉出，如下图所示，点击

第一个Components即可。

三、PCB界面

   1、项目栏，这里面是项目所用的文件。

   2、快捷工具栏，能够方便使用者快速选取需要的指令。

   3、控制栏，各种指令都在此处，在快捷工具栏中没有的指令，可以在此处选取。

   4、器件栏，展示已经安装的库文件和器件，用户可以直接拖拽选取。

   5、层叠栏，是PCB文件所特有的，在这个控制栏中，我们可以选择PCB文件的各个“层”，在这里每一层的用途都是不同的
