电容WCA计算：【Worse Case】

WCA计算，全称为：Worse Case计算，是指在电路设计中，考虑到最不利的因素叠加时的性能和参数。通过WCA计算，可以确保电路在各种不利的条件下仍正常工作。

这需要考虑元器件的最差工作条件、环境因素的最坏情况，比如温度变化、电源波动等。

本节我们来看看电容的Worse Case。

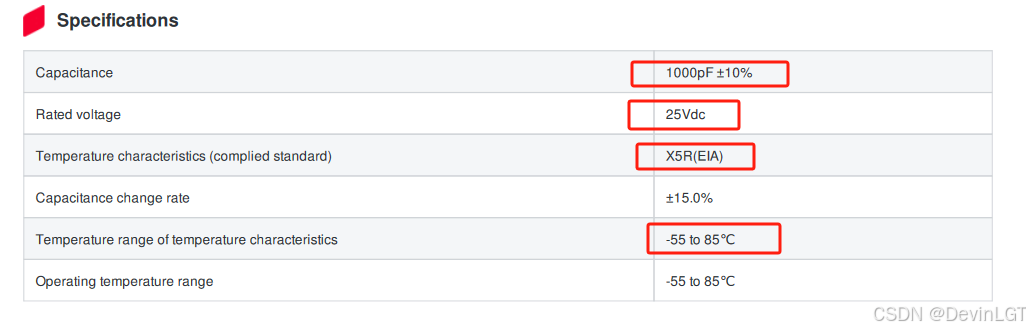

我们以：25V 1000pF X5R 10%的电容为例子

村田：GRM033R61E102KA01

1：容量公差

电容工厂在生产电容时，批次间的每一个物料都不是正好1000pF，它们会有一定的公差，比如上面我们说到的10%，那么对于1000pF的电容，只要容值在990~1010pF之间，对生产厂家来说，它就是合格品。

2：温度响影

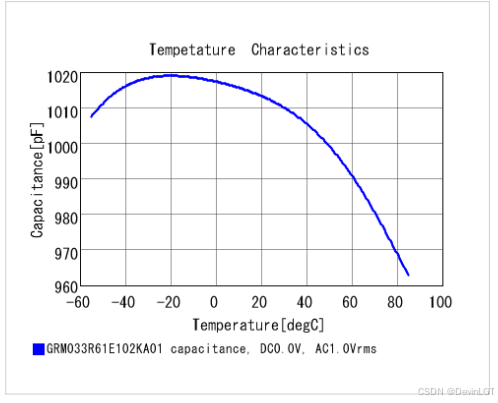

温度对电容的静电容量会有影响，不同厂家的电容性能会有差异，厂家一般会在电容规格书中放置容值-温度变化曲线，我们可以直接通过查阅曲线来确定电容容值受温度影响的大小。

 3：电压影响

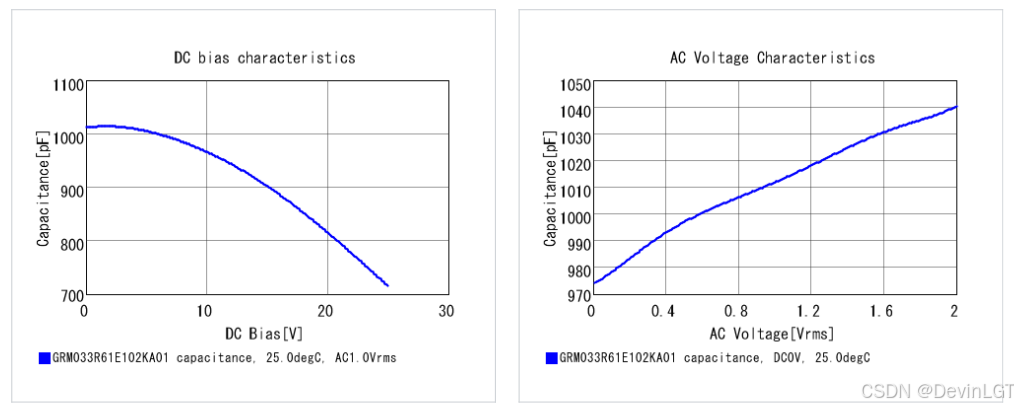

电容的实际静电容量值随着直流(DC)与交流(AC)电压而变化的现象叫做电压特性。MLCC更容易发生直流偏置特性，而铝电解电容器、钽电解电容器、薄膜电容器等则较少发生。X5R、X7R等温度特性较差的MLCC，直流偏置特性更明显。厂家一般会在电容规格书中放置容值-电压变化曲线，我们可以直接通过查阅曲线来确定电容容值受电压影响的大小。

4：其它因素

除了以上因素外，电容容值还受湿度，长期使用导致的老化漂移等因素影响，这部分影响可以按5%评估，注意这5%是经验值，规格书里可没有，但是你又不能不考虑。

考虑到上面的几种影响因素：（大致计算）

我们来看看实际电容值是多少？（假设加压DC20V，AC Vrms 0.3V）取下限值

1：生产误差：1000*10% =  100pF

2：温度影响：1000*3% =  30pF （看80度的时候）

3：电压影响：1000*18% = 180pF

4：其它因素：1000*%5 = 50pF

电容容值下限：1000pF-100pF-30pF-180pF-50pF= 640pF

所以，经过WCA计算后，选型电容的容值下限变成了实际的64%，这就会影响到实际电路中的滤波效果，或者谐振电路的谐振频率等。

因此，在做电容选型时，一定要考虑到WCA的影响！才能增加电路的鲁棒性。
