上一讲我们讲到了TEC散热的工作原理，我们知道TEC是通过珀尔帖（Peliter）效应，在散热器的两端分别产生：冷端和热端，来实现对需要散热的器件散热。

上个文章：TEC半导体致冷工作原理：【图文详讲】-CSDN博客

那么产生的一个问题是，当热量都聚集到热端后，如果不及时散出去，TEC器件就会工作失效。这里就会用到散热结构件和风扇。今天我们来看看这两个器件是如何工作的

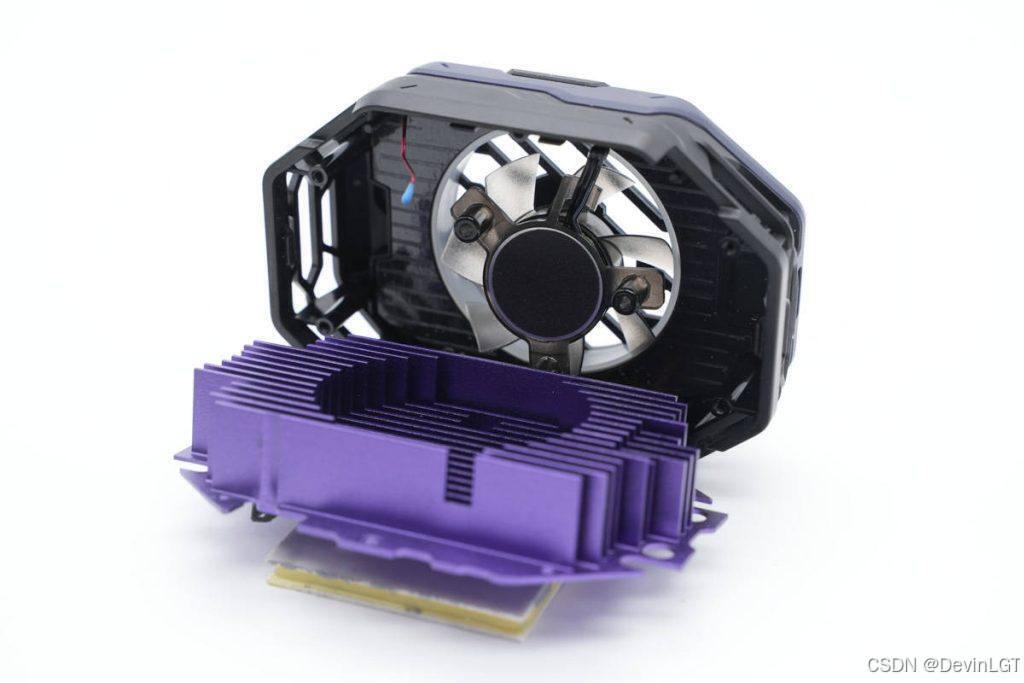

（典型的TEC散热器件）

1：散热原理

对于电子设备而言，散热器的主要作用是散发设备内部产生的多余热量，防止过热导致设备损坏或性能下降。其工作原理基于傅里叶热定律，即热量会从高温部分转移到低温区域。

热量传递主要通过以下三种方式实现：

辐射：热量以电磁波的形式从高温物体直接传递到低温物体，无需介质。
对流：热量通过流体（如空气、水等）的流动进行传递。
传导：热量通过固体材料的直接接触进行传递。

在电子设备中，散热器通常设计为具有较大的表面积，以增加与冷却介质的接触面积，从而提高散热效率。散热器材料一般选择具有高导热性的金属，如铜、铝等。散热器的形状和结构设计也会根据具体的应用场景进行优化，以提高散热性能。
对于主动式散热器，如风扇散热，其工作原理是通过风扇产生的气流带走散热器上的热量，实现快速降温。这种散热器在CPU、GPU等高功耗元件中广泛应用。

2：傅里叶热定律

傅里叶热定律，也称为傅里叶定律或热传导定律，是法国著名科学家傅里叶在1822年提出的一条热力学定律。傅里叶热定律是传热学中的基本定律之一，它适用于固体中的热传导过程

傅里叶热定律描述了热量在导热过程中的流动规律。它指出：

在导热现象中，单位时间内通过给定截面的热量，正比例于垂直于该截面方向上的温度变化率和截面面积，而热量传递的方向则与温度升高的方向相反。

傅里叶热定律的数学表达式为：
Q = -kA(dT/dx)
其中：
Q：表示热流率，即单位时间通过材料的热量。
k ：是材料的导热系数，表示其阻止热流的能力，也反映了材料的导热性能。
A：是材料的横截面积。
dT/dx：是温度梯度，即温度随距离的变化率。
-：负号表示热量传递的方向与温度升高的方向相反，即从高温流向低温。

物理意义：
傅里叶热定律的物理意义在于揭示了热量在固体中传导的基本规律：
热流密度与温度梯度成正比：热流密度的大小与温度梯度的大小成正比，即温度梯度越大，热量传递的速度越快。
热量传递方向与温度梯度方向相反：热量总是从温度高的地方流向温度低的地方，即热量传递的方向与温度升高的方向相反。
导热系数的影响：材料的导热系数决定了热量传递的难易程度。导热系数越大，材料对热量的传导能力越强，热量传递的速度越快。

通过傅里叶热传导定律，我们可知TEC片热端通过传导的方式，把热量传递到散热片上。下一步就需要把散热片上的热量传递到空气中，然后通过风扇吹风或者抽风实现热对流传递。从而达到给TEC热端传递热量的目的。

3：散热片跟空气热交换

散热片是一种用于散热的金属片，通常安装在电子设备或汽车等机器的散热器上。散热片通过增大表面积将热量从热源传递到空气中，以达到散热的目的。其工作原理基于传热学原理，即热量的传递必须依靠导热材料和传热介质。

散热片通过与周围空气的对流热交换，将吸收的热量传递给空气，空气通过散热片的表面，将热量带走，从而降低设备的温度，为了提高散热效率，通常会采用增大散热片表面积的方法，如增加散热片的鳍片或凹凸结构。

在速度适当的情况下，通过强制流过散热片的气体（如风扇产生的气流）可以加速热传递，进一步提高散热效率。

4：影响散热效果的因素

散热片材料：散热片通常由导热性能较好的材料制成，如铝合金或铜等。导热性能越好的材料，热量传递越快速，散热效果越好。
散热片表面积：散热片的表面积越大，与周围空气的接触面积就越大，热量传递的速度就越快。因此，增大散热片的表面积是提高散热效率的有效方法。
散热片与热源的接触：散热片与热源（如CPU）的接触面要平滑，以确保热量能够顺利传递。否则，将在接触面形成保温层，影响散热效果。在接触面可以使用散热膏、散热硅脂或专用的散热贴片来提高接触面积和导热性能。
