发光二极管工作原理：【图文讲解】

目录

1：发光二极管工作原理

2：二极管怎么发不同颜色的光

---

发光二极管（LED）本质上是一种特殊类型的二极管，因为发光二极管具有与PN结二极管非常相似的电气特性。当电流流过发光二极管（LED）时，发光二极管（LED）允许电流正向流动，并且阻止电流反向流动。

1：发光二极管工作原理

发光二极管在正向偏置时发光，当在结上施加电压以使其正向偏置时，电流就像在任何 PN 结的情况下一样流动。来自 p 型区域的空穴和来自 n 型区域的电子进入结并像普通二极管一样重新组合以使电流流动。当这种情况发生时，能量被释放，其中一些以光子的形式出现。

其中大部分光是从靠近 P 型区域的结区域产生的。因此，二极管的设计使得该区域尽可能靠近器件的表面，以确保结构中吸收的光量最少。

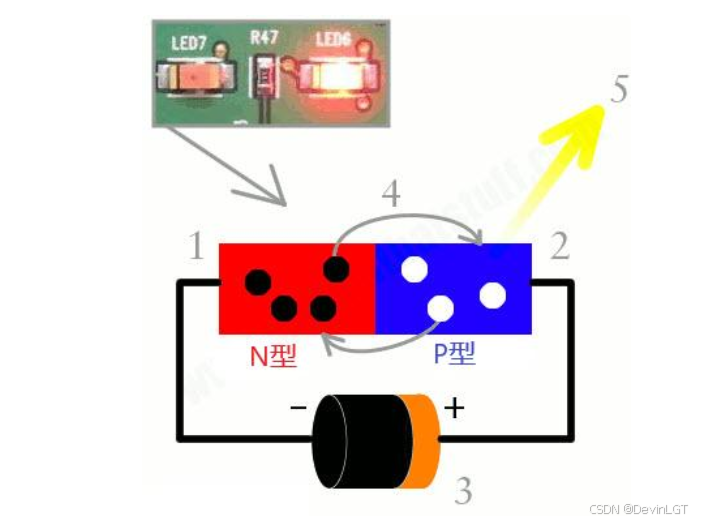

上图显示了发光二极管的工作原理：
1：从上图中，我们可以观察到 N 型硅是红色的，包括由黑色圆圈表示的电子。

2：P 型硅是蓝色的，它包含空穴，它们由白色圆圈表示。
3：pn结上的电源使二极管正向偏置并将电子从n型推向p型。向相反方向推动空穴。
4：结处的电子和空穴结合在一起。，随着电子和空穴的重新结合，光子被释放出来。

核心原理：

电子和空穴结合时，高能态的电子会跌落到较低的能阶，释放出来的能量以光子的形式出现

2：二极管怎么发不同颜色的光

发光二极管由特殊半导体化合物制成，例如砷化镓 (GaAs)、磷化镓 (GaP)、砷化镓磷化物 (GaAsP)、碳化硅 (SiC) 或氮化镓铟 (GaInN) 都以不同的比例混合在一起，以产生不同波长的颜色。
不同的 LED 化合物在可见光谱的特定区域发光，因此产生不同的强度水平。所用半导体材料的准确选择将决定光子发射的总波长，从而决定发射光的颜色。
发光二极管的实际颜色取决于所发射光的波长，而该波长又取决于制造过程中用于形成 PN 结的实际半导体化合物。

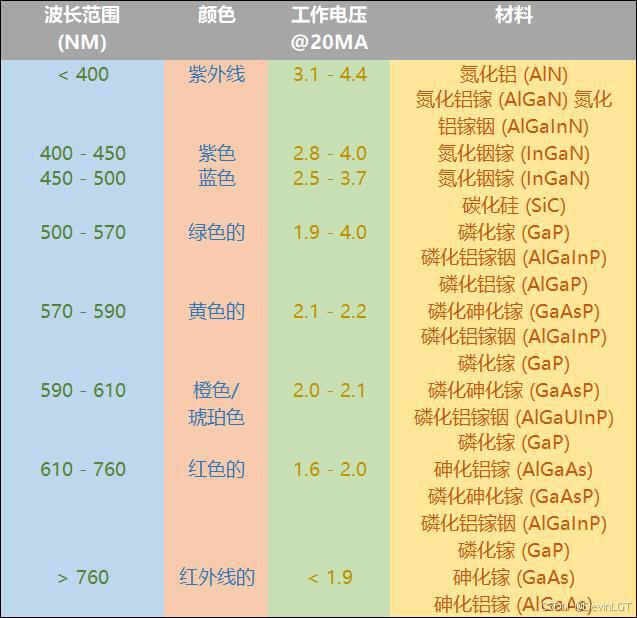

不同发光二极管的材料：
砷化镓 (GaAs) – 红外线
砷化镓磷化物 (GaAsP) – 红色至红外线，橙色
砷化铝镓磷化物 (AlGaAsP) – 高亮度红色、橙红色、橙色和黄色
磷化镓 (GaP) – 红色、黄色和绿色
磷化铝镓 (AlGaP) – 绿色
氮化镓 (GaN) – 绿色、翠绿色
氮化镓铟 (GaInN) – 近紫外线、蓝绿色和蓝色
碳化硅 (SiC) – 蓝色作为基材
硒化锌 (ZnSe) – 蓝色
氮化铝镓 (AlGaN) – 紫外线
