本来想写篇简单的科普,后来想想还是认真写篇有货的,还是对初学者不太友好。
正常随着SLAM,VIO或别的多传感器融合融态工作的深入,因子图的运用和落地会成为核心中的核心。要做好SLAM,必须掌握因子图运用。最好天天画:)
否则很难从代码和工程关联中完成对应工作,首先感谢SLAM大神们的paper让我们意识到了因子图的重要!
先举一个ICE-BA的例子(来自于崔华坤博士的ICE解析,全文较复杂写得很棒,节选和简化个人理解):
首先得明白,常用的SLAM或VIO因子中,顶点往往是相机或路标,边是残差,在一些进阶的系统中顶点会有些变化。

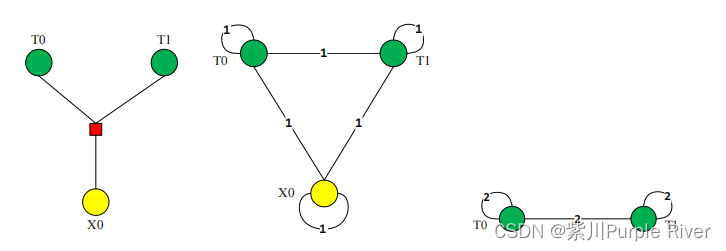

这是个最简单的例图,T代表相机位姿,X代表路标。
小红方块代表残差关联3个因子,到中间例图去掉了它转换为了6个影响(在各自的顶点与边),最后Margin掉路标形成了标准的位姿图Pose Graph,体现出共视关系,这在纯V-SLAM中是基础知识。
这张的复杂度就上升了,但仍然一目了然,到了这个阶段就一定会涉及具体因子图Factor Garph的具体落地了。
在这个阶段一定会涉及到SLAM中最重要的2类矩阵,雅克比Jacobian矩阵(残差矩阵)和Hession矩阵(信息矩阵)。其中每一个数值就代表了因子图中的每一个边。顶点在行与列体现。处理这2个矩阵最关键的因素就是维度。
这时,如果我们要边缘化Maginalized某个帧如Th1,然后再边缘化掉所有路标,并保留先验:
新的关系就这么生成了,注意每一个对应数字,可以自己数一数边。最后一张就是边缘化全部完成的路标图。这里最重要的是:当你每Margin一个顶点,就会在关联顶点生成一条对应的新边(新的信息,作为先验)
最后的矩阵如下:
如果不做因子图会如何呢? 随便列点边缘化或残差的影响,就得处理如下一大堆复杂的雅克比式子。。。草稿纸都不够用,还很容易出错:
接下来举VI-DSO例子,这个就非常清爽了:
从上图可见几类关键的因子:
ai,bi,di:直接将2个光度误差和1个逆深度di打包成因子(嗯,这么做也是可以的),也可以对应到所有。
然后直接指定了联合视觉因子(红块)
定义了先验约束因子,然后3个主组因子:Pose/线速度/Bias,再用2种块描述了IMU因子和Bias随机游走。(这里使用线速度是VI-DSO常用方式)
最下面那个因子是尺度/重力联合因子,因为是讲因子图应用,这个不多提了。
从这2张因子图的递进,可以一目了然当P1被Marginalized之后,边缘化M因子给整个系统带来的全部影响!对照因子图就可以认真去分析整个Jacobian矩阵(残差矩阵)与Hession矩阵的构成了!。
