【ArcGIS】基于栅格数据进行核密度分析详细说明

核密度分析可以基于点数据或线数据，这里通过将栅格数据转换为点数据进行核密度分析。

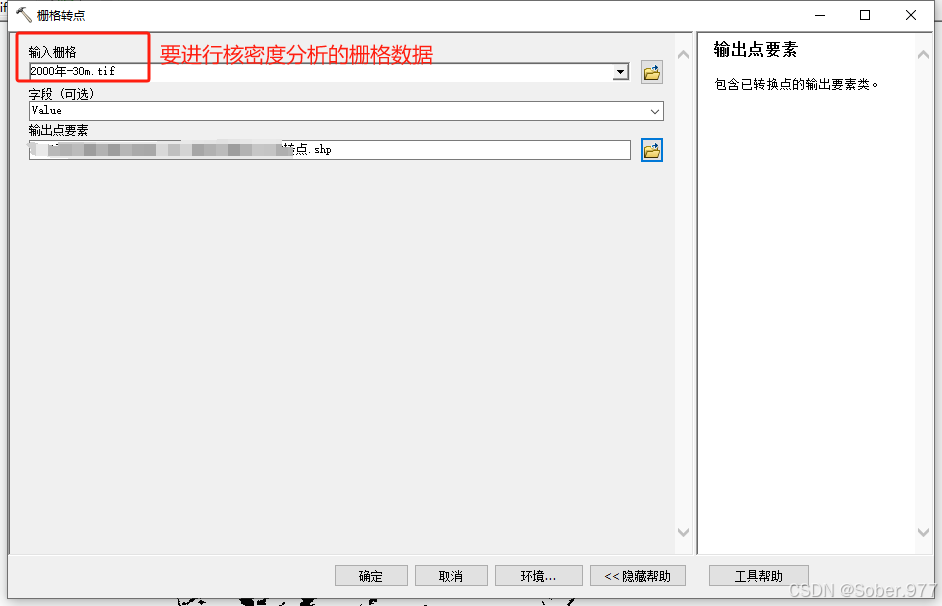

1.栅格转点

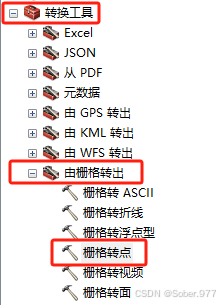

【转换工具】-【由栅格转出】-【栅格转点】-得到此栅格数据的点分布图；

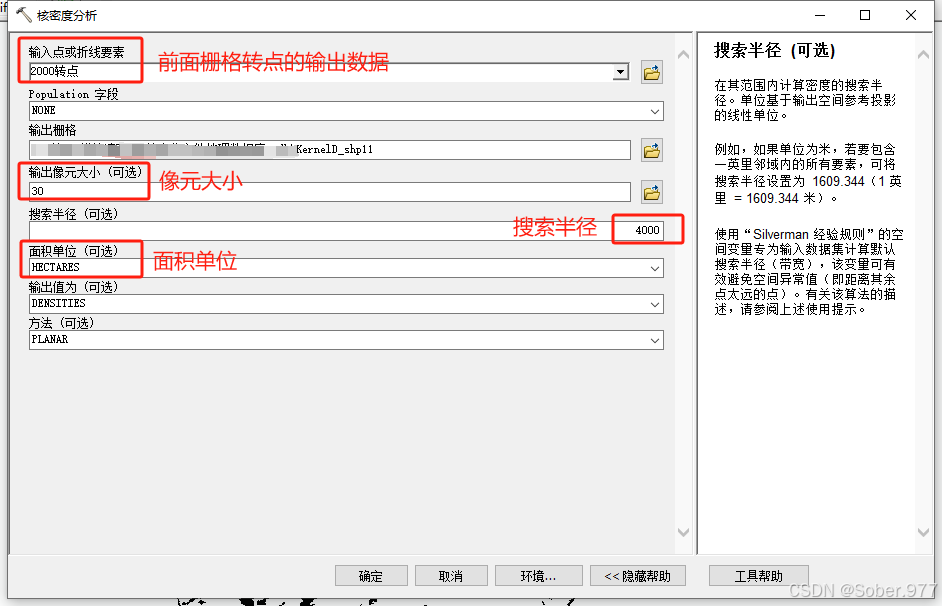

2.核密度分析

【Spatial Analyst工具】-【密度分析】-【核密度分析】

像元大小

像元数值设置越大，得到的图越细腻，这里试过5m、10m、30m，5m和10m会使软件卡顿较为严重，所以选择了30m，可以根据实际情况进行调整。

搜索半径

在其范围内计算密度的搜索半径。单位基于输出空间参考投影的线性单位。（如图中输入4000，则为4000米）

带宽越小，带宽内的密度值越大，密度值曲线变得越突兀；带宽越大，在带宽内的密度值越小，密度值曲线变得越光滑。

试了1000m、2000m、3000m、4000m，最终选择4000m。

面积单位

不同的单位得到的图像分布趋势是相同的，但数值不同。

可用选项及相应的输出密度单位如下：

• SQUARE_MAP_UNITS— 用于输出空间参考的线性单位的平方。
• SQUARE_MILES— 英里（美国）。
• SQUARE_KILOMETERS— 千米。
• ACRES—英亩（美国）。
• HECTARES—公顷。
• SQUARE_YARDS—码（美国）。
• SQUARE_FEET—英尺（美国）。
• SQUARE_INCHES— 英寸（美国）。
• SQUARE_METERS—米。
• SQUARE_CENTIMETERS— 厘米。
• SQUARE_MILLIMETERS— 毫米。

得到的图像为方形，将图像裁剪至研究区范围

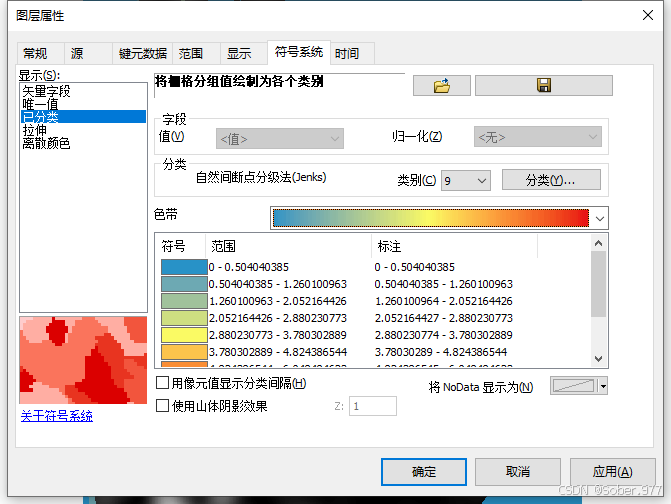

双击图层，按需要进行分类，此处按自然断点法分为9类。

这样就得到了研究区的核密度分析图。
