绝缘等级、IP等级、污染等级、设备分类总结

一、绝缘等级

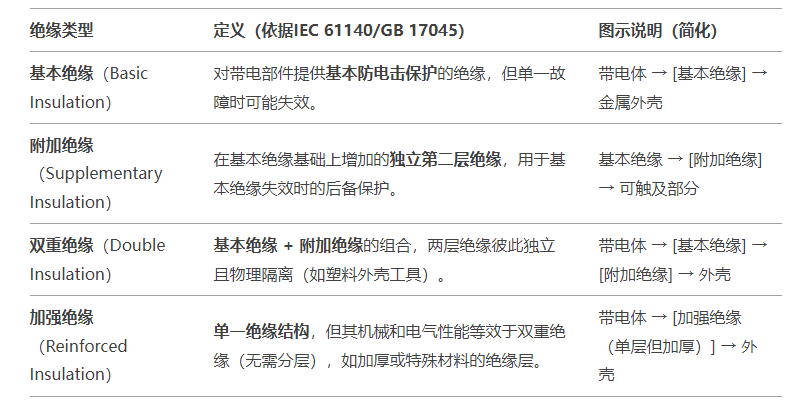

一、核心定义与标准依据

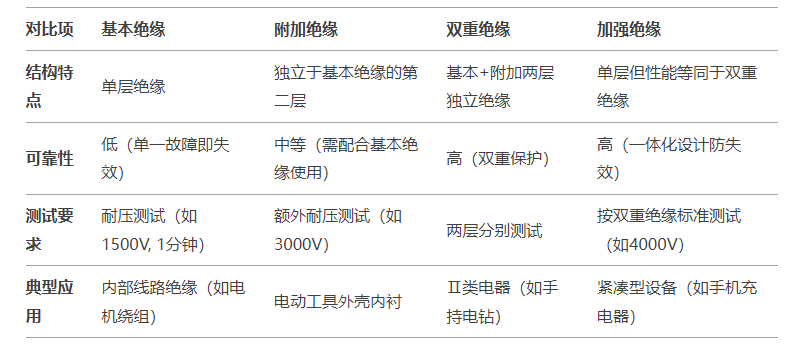

二、关键区别对比

三、应用场景示例

1. 基本绝缘

   • 场景：家用电器内部导线（如电饭煲加热管的绝缘涂层）。

   • 风险：若绝缘破损，金属外壳可能带电，需接地保护（Ⅰ类电器）。

2. 附加绝缘

   • 场景：电动工具的塑料内壳（在金属电机外额外包裹一层绝缘）。

   • 作用：防止基本绝缘失效后用户触电。

3. 双重绝缘

   • 场景：无接地插头的Ⅱ类电器（如吹风机、角磨机）。

   • 标志：回字符号“回”或“双重绝缘”标签。

4. 加强绝缘

   • 场景：小型电子设备（如USB充电器、绝缘手柄螺丝刀）。

   • 优势：节省空间，避免分层失效风险。

四、安全标准与测试要求

1. 电气强度测试（依据GB 4706.1/IEC 60335）：

   • 基本绝缘：通常1000V + 2×额定电压（如1500V）。

   • 双重/加强绝缘：3000~4000V（更高耐压）。

2. 机械强度：附加绝缘和加强绝缘需通过冲击、挤压测试（如10N力穿刺不击穿）

五、选型与设计建议

1. Ⅰ类电器（金属外壳接地）：基本绝缘 + 接地保护。

2. Ⅱ类电器（无接地）：必须使用双重绝缘或加强绝缘。

3. 高密度设备：优先选加强绝缘（如电子产品PCB板的绝缘涂层）。

六、常见误区

• 误区1：“加强绝缘=双重绝缘” → 实际加强绝缘是单层结构，但性能达标。

• 误区2：“附加绝缘可单独使用” → 附加绝缘必须与基本绝缘配合。

• 误区3：“双重绝缘不需接地” → 正确（Ⅱ类电器无需接地）。

二、IP等级

IP防护等级详解（IEC 60529标准）

       IP（Ingress Protection）防护等级是国际电工委员会（IEC）制定的标准（IEC 60529），用于定义电气设备外壳对固体异物（如灰尘）和液体（如水）的防护能力。IP等级由两位数字组成，格式为 IPXX（如IP67），每位数字代表不同的防护类型。

一、IP等级结构解析

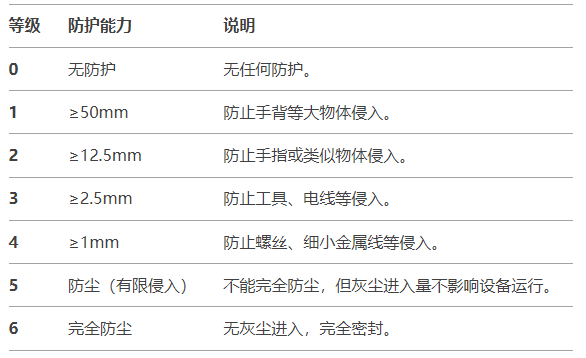

1. 第一位数字：防固体异物（0~6）

表示设备外壳对固体颗粒（如灰尘、工具、手指）的防护能力。

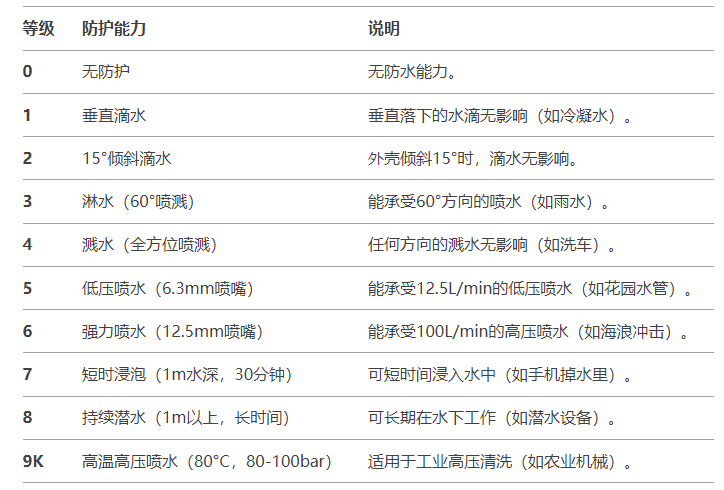

2. 第二位数字：防水（0~9）

表示设备外壳对液体（如水、喷溅、浸泡）的防护能力。

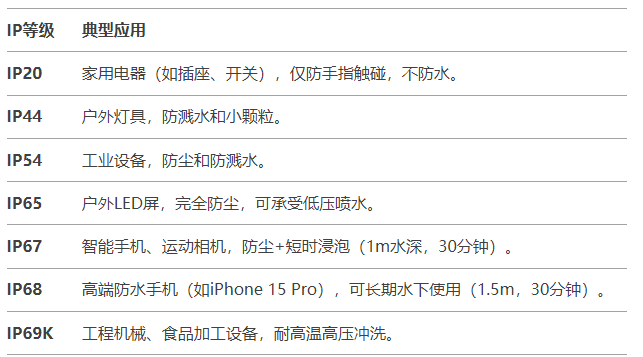

二、常见IP等级示例

三、注意事项

• IPX7 ≠ IPX8：IPX7仅支持短时浸泡，IPX8可长期防水（需标注具体深度和时间）。

• IP65 vs IP67：IP65防喷水但不防水浸，IP67可短时防水浸。

• IP69K ≠ 完全防水：它仅针对高温高压喷水，不一定能长时间浸泡。

四、扩展补充

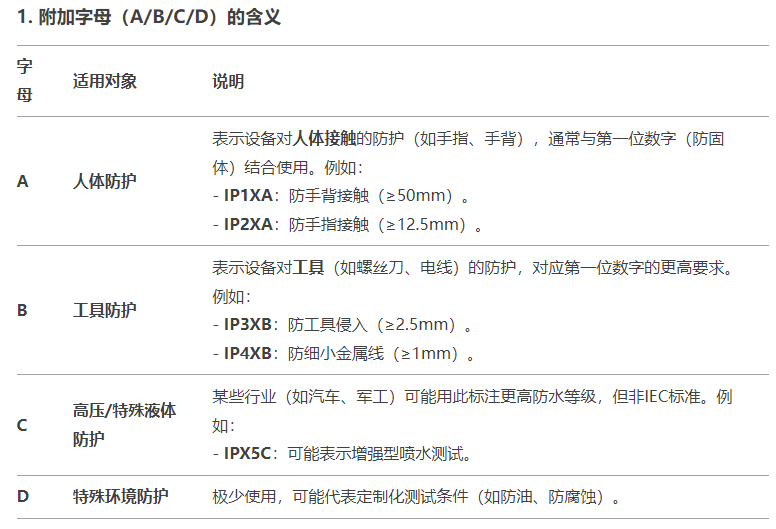

     在IP防护等级的标准（IEC 60529）中，IPXX 是基础格式，但有时会看到类似 IPXXA、IPXXB、IPXXC 的扩展标注。这些附加字母（A/B/C/D）通常用于补充测试条件或特殊应用场景，但并非IEC 60529的官方标准部分，而是某些行业或厂商的额外约定。以下是它们的常见区别和含义。

三、污染等级

污染等级（Pollution Degree）的定义与分类

       污染等级是电气安全标准（如IEC 60664、GB/T 16935）中用于描述环境污染物（如灰尘、湿气、盐雾等）对电气设备绝缘性能影响的分类系统。它直接影响设备的电气间隙（Clearance）和爬电距离（Creepage Distance）的设计要求。

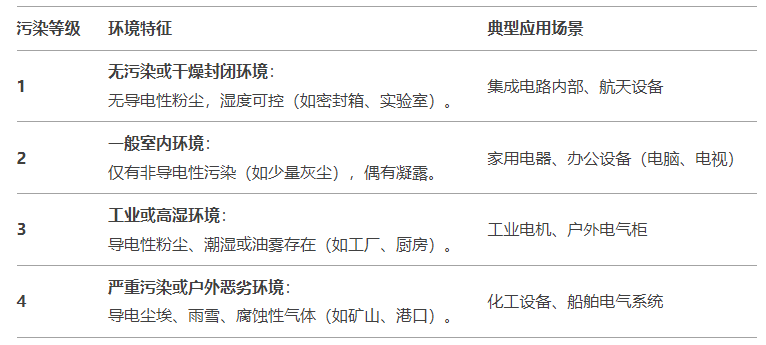

一、污染等级的分类

       依据（IEC 60664-1/GB/T 16935.1）标准。污染等级分为 4个等级（1~4），数字越大，环境污染越严重，对绝缘的要求越高。

二、污染等级对绝缘设计的影响

1. 电气间隙（Clearance）

• 指导体间最短空气距离，避免空气击穿（如电弧）。

• 污染等级越高，电气间隙要求越大（因污染物可能降低空气的绝缘强度）。

2. 爬电距离（Creepage Distance）

• 指导体间沿绝缘表面的最短路径，防止漏电（如受潮后表面导电）。

• 污染等级越高，爬电距离要求越大（因污染物可能沿表面形成导电通路）。

三、如何确定设备的污染等级？

1. 评估环境：

   • 是否存在导电粉尘、湿度、腐蚀性物质？

   • 是否可能凝露（如昼夜温差大的地区）？

2. 参考标准：

   • 家用电器通常默认 污染等级2。

   • 工业设备（如电机、变频器）需按 污染等级3 设计。

   • 户外或极端环境（如化工、矿山）需按 污染等级4 设计。

四、实际应用案例

四、设备分类

       基于标准（如IEC 61140、GB 17045）进行分类，电气设备按防电击保护方式分为 Ⅰ类 和 Ⅱ类，主要区别在于是否依赖接地保护以及绝缘结构设计。

一、Ⅰ类设备（Class I Equipment）

定义

通过基本绝缘 + 接地保护实现防电击。

• 基本绝缘：隔离带电部件（如电机绕组的绝缘漆）。

• 接地保护：金属外壳连接地线（如三脚插头的接地脚），确保绝缘失效时电流导入大地，触发断路器跳闸。

核心特点

1. 必须接地：使用三芯电源线（火线、零线、地线）。

2. 安全冗余：

   • 基本绝缘失效时，地线提供后备保护。

   • 若无接地或接地故障，金属外壳可能带电（危险！）。

3. 标识：无特殊符号，通常通过接地端子或三脚插头识别。

典型应用

• 冰箱、洗衣机、微波炉（金属外壳家电）。

• 工业设备（如电动机、配电柜）。

二、Ⅱ类设备（Class II Equipment）

定义

通过双重绝缘或加强绝缘实现防电击，无需接地。

• 双重绝缘 = 基本绝缘 + 附加绝缘（如塑料外壳内的绝缘层）。

• 加强绝缘 = 单层等效于双重绝缘的高性能绝缘（如加厚塑料外壳）。

核心特点

1. 不依赖接地：使用两脚插头（无地线）。

2. 双重保护：

   • 即使一层绝缘失效，仍有第二层防护。

   • 安全性高于Ⅰ类设备。

3. 标识：外壳标注“回”字形符号（⧉）或“Class II”字样。

典型应用

• 手机充电器、电吹风、电动工具（如手持电钻）。

• 便携式电子设备（如笔记本电脑电源适配器）。

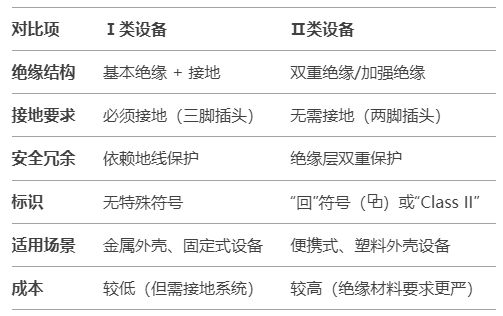

三、Ⅰ类 vs Ⅱ类关键对比

四、常见问题解答

1. 如何判断设备是Ⅰ类还是Ⅱ类？

• 看插头：三脚插头→Ⅰ类；两脚插头→Ⅱ类（需确认是否有“回”符号）。

• 看标识：Ⅱ类设备明确标注“Class II”或“⧉”。

2. Ⅱ类设备一定比Ⅰ类安全吗？

• 理论上更安全：因不依赖接地，但需确保绝缘无老化（如充电器外壳破损则失效）。

• Ⅰ类设备在接地完好时同样安全。

3. 哪些设备可以是双重分类？

• 部分设备可能同时设计接地和双重绝缘（如高端医疗设备），但通常按主要保护方式归类。

五、特殊类型扩展

• Ⅲ类设备（Class III）：特低安全电压（如≤50V AC），无需依赖绝缘或接地（如USB供电设备）。

• 0类设备（已淘汰）：仅靠基本绝缘，无接地，已被国际标准禁用。

说明：以上文章基于deepseek进行总结，仅作参考使用。在进行产品设计时请查看对应标准文件！！！
