最近在画一个小板子，结果在焊盘大小设置上卡了，在网上搜了很多方法都找不到简洁有效的，一通摸索后搞定了。

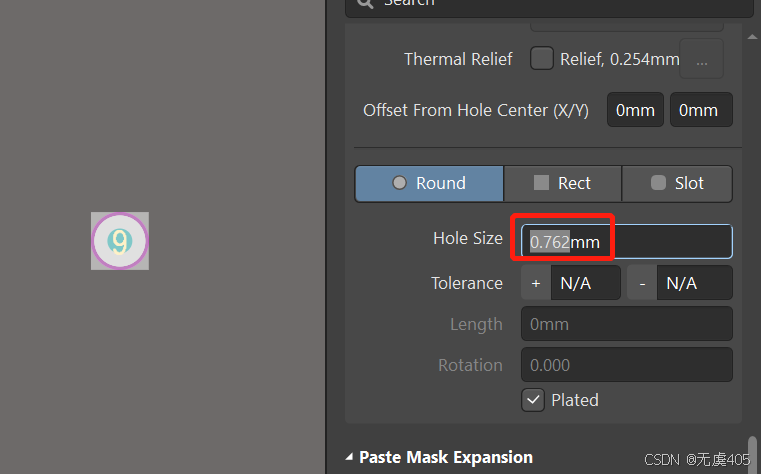

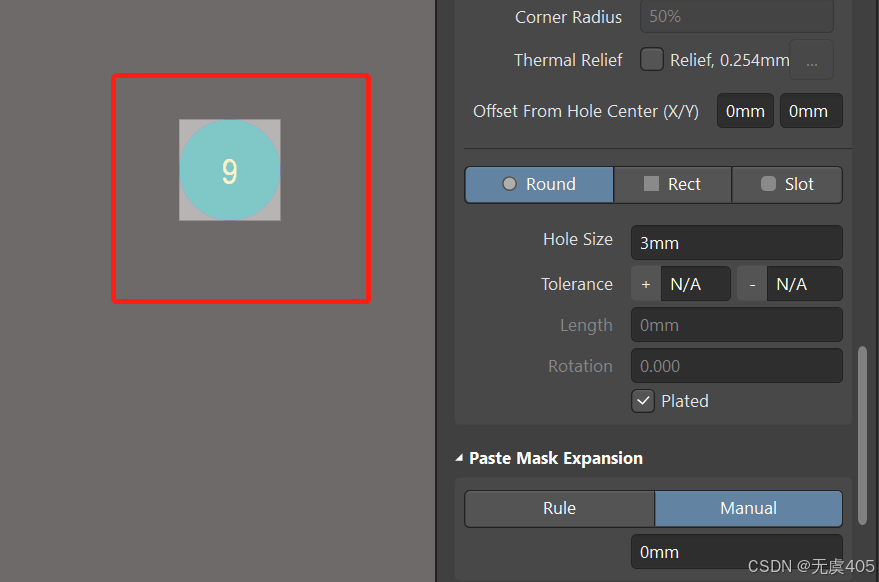

这里是只更改孔径，只改这里会是这样的效果

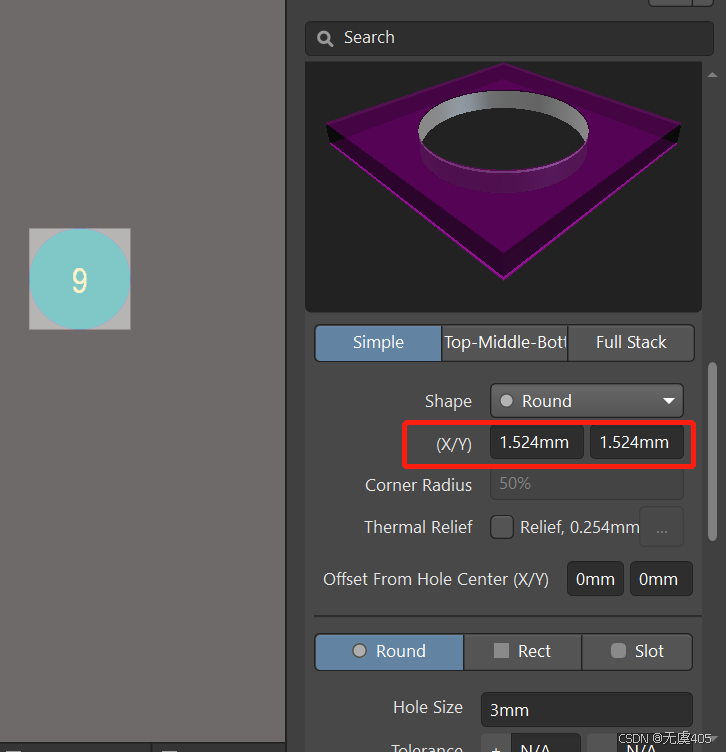

还需要更改X/Y值，这里表示外圈带铜的直径大小，相当于长宽

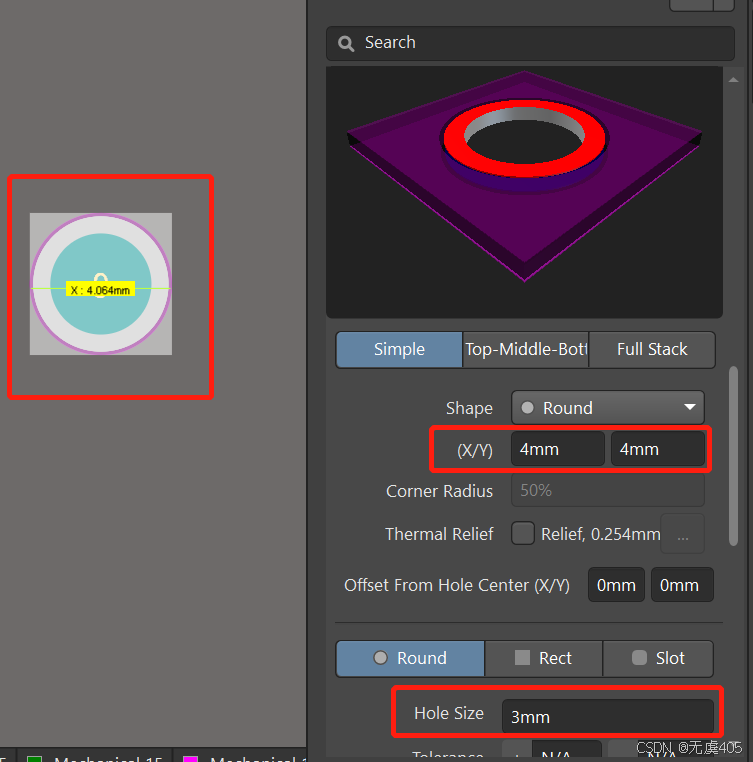

填入想要的数值后效果如图
