💥1 概述

并联有源电力滤波器（Active Power Filter，APF）是一种电力电子设备，旨在通过控制电流来消除电力系统中的谐波和电压波动。在设计中使用功率平衡理论和DSPACE作为控制平台，可以有效地实现并联有源电力滤波器。

随着现代电力电子技术的快速发展，电力电子器件在各行各业得到广泛应用。但由于器件自身的非线性和冲击性，给公用电网带来了大量的谐波和无功功率。因此，如何有效抑制非线性负载装置产生的谐波成为电力行业面临的一个热点问题。并联有源电力滤波器（Active Power Filter, APF）作为一种新型的谐波治理装置，能够实时检测并补偿谐波，具有重要的应用价值。

一、功率平衡理论与电力系统的核心关联

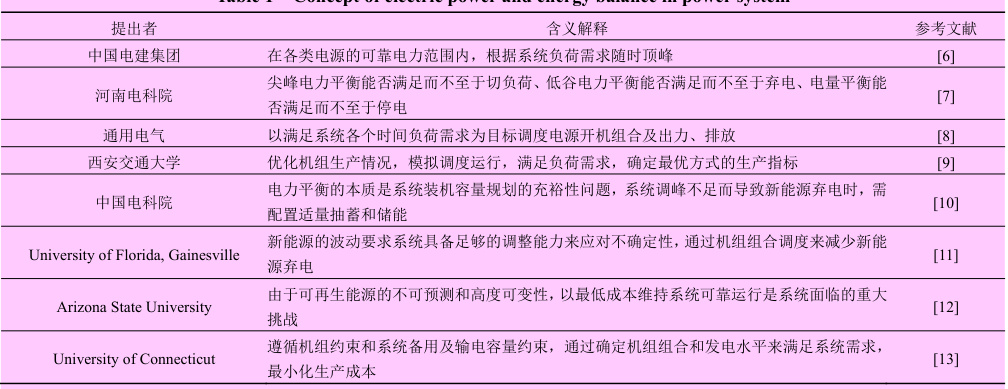

1. 功率平衡的基本原理

电力系统需维持有功和无功功率的动态平衡。有功功率平衡直接影响系统频率稳定性，而无功功率平衡决定电压质量。在新能源高渗透场景下，功率平衡面临以下挑战：

有功平衡：新能源出力波动导致传统调频资源（如旋转备用）响应能力不足，需通过快速调节发电/负荷侧资源维持频率稳定。
无功平衡：分布式电源并网引发电压波动，需动态补偿无功以维持节点电压在±10%额定范围内。

2. 功率平衡与谐波补偿的耦合关系

非线性负载（如整流器、变频器）产生的谐波不仅污染电能质量，还会通过以下机制破坏功率平衡：

谐波功率损耗：谐波电流在输配电网络中产生额外焦耳损耗（I²R），增加系统有功损耗。
无功功率畸变：谐波导致基波无功功率计算误差，传统电容补偿可能引发谐振。
动态响应需求：新能源出力突变时，需APF在毫秒级响应谐波抑制与无功补偿。

二、并联型有源电力滤波器（APF）的架构与功能

1. 基本结构组成

并联APF由指令电流运算电路和补偿电流发生电路构成，核心模块包括：

主电路：电压型PWM变流器（如三相全桥拓扑），通过IGBT开关生成补偿电流。
谐波检测：基于瞬时无功功率理论（i_p-i_q法）分离谐波分量。
控制策略：双闭环控制（外环直流侧电压PI控制 + 内环电流跟踪滞环/SVPWM控制）。

2. 功率平衡驱动的控制优化

直流侧电压下垂控制：根据电网电压波动动态调整直流电容电压参考值，平衡补偿性能与功率损耗。例如，当电网电压升高时提升V_dc以增强补偿能力，反之降低以减小损耗（实验数据：V_dc从750V降至650V时，损耗减少12%，THD仅增加0.8%）。
动态无功补偿：在谐波抑制的同时注入基波无功电流，降低系统视在功率需求（仿真显示可提升功率因数至0.98以上）。

三、dSPACE平台在APF开发中的关键作用

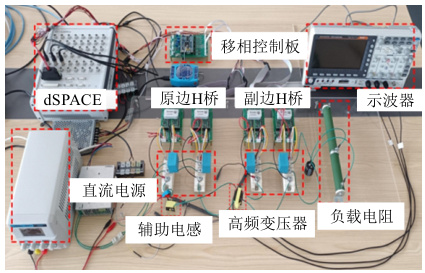

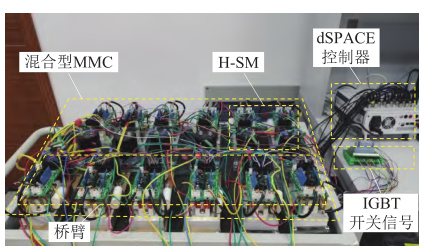

1. 硬件在环（HIL）仿真支持

实时模型集成：通过MATLAB/Simulink搭建APF模型，自动生成C代码并部署至dSPACE实时处理器（如DS1103）。
多模式测试：
- RCP（快速控制原型） ：验证控制算法在真实硬件中的响应特性。
- PHIL（功率硬件在环） ：连接实际变流器与虚拟电网模型，测试极端工况下的设备保护逻辑。

2. 实验验证案例分析

案例1：基于dSPACE的滞环电流控制优化
- 实验配置：三相四线制APF，负载为非线性整流器（THD初始值为28%）。
- 结果：补偿后THD降至3.2%，响应时间<2ms，验证了dSPACE在复杂控制算法中的实时性。
案例2：自适应重复控制策略测试
- 方法：采用dSPACE DS1104控制器实现变步长LMS滤波器，替代传统数字低通滤波。
- 效果：谐波检测延迟减少40%，补偿精度提升至98.5%。
