💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势：🌞🌞🌞博客内容尽量做到思维缜密，逻辑清晰，为了方便读者。

⛳️座右铭：行百里者，半于九十。

📋📋📋本文目录如下：🎁🎁🎁

目录

💥1 概述

单相统一功率因数变流器控制研究：基于同步参考框架的不平衡d-q控制实现

一、单相统一功率因数变流器的基本原理

二、单相VSI与交直变流器的区别及统一功率因数模式定义

三、不平衡d-q控制在同步参考框架中的数学模型

四、控制器设计中的关键技术难点

五、现有研究现状与仿真验证方法

六、总结与展望

📚2 运行结果

🎉3 参考文献

🌈4 Simulink仿真实现

💥1 概述

单相统一功率因数变流器控制研究：基于同步参考框架的不平衡d-q控制实现

UDQ正弦PWM 1P UPFC是一种单相统一功率因数变流器，它在同步参考框架中进行控制。该变流器可以选择单相VSI或交直变流器以统一功率因数模式运行。在控制器方面，它采用不平衡d-q控制，在同步参考框架中实现优化控制。

这种变流器的作用是将整流器的输出电压保持在设定点，并且变流器吸取的正弦电流与源电压同相。通过使用正弦PWM控制技术，可以有效地控制变流器的输出波形，使其尽可能接近理想的正弦波形。

在单相统一功率因数变流器的运行过程中，它的一个重要目标是改善电力系统的功率因数。功率因数是衡量电流和电压相位差的指标，一个理想的单相统一功率因数变流器应能通过调整电流和电压之间的相位差来实现功率因数的校正。通过控制和调整变流器的输出电压和电流，UDQ正弦PWM 1P UPFC可以有效地实现功率因数的调整，进而提高电力系统的能效和稳定性。UDQ正弦PWM 1P UPFC以其先进的控制技术和优化的运行模式，为实现单相统一功率因数变流器的高效运行提供了一种可行的解决方案。它不仅可以维持整流器的输出电压在设定点，还能确保变流器吸取的正弦电流与源电压同相，从而提高了电力系统的功率因数并优化了能效和稳定性。

UDQ正弦PWM是一种用于单相统一功率因数变流器控制的技术。它也可以用于单相VSI（Voltage Source Inverter，电压源逆变器）或交直变流器以统一功率因数模式运行。这种控制器采用不平衡d-q控制在同步参考框架中实现研究。

在这种控制技术中，控制器能够实时监测电网中的功率因数，并根据需要调整逆变器的输出电压和频率，以确保逆变器输出的电流和电压与电网的要求一致。这种技术可以有效地提高逆变器的功率因数，减少谐波和电网电压波动，从而提高系统的稳定性和可靠性。

UDQ正弦PWM技术在单相统一功率因数变流器控制领域具有广泛的应用前景，可以应用于各种需要单相统一功率因数控制的场合，如风力发电系统、太阳能发电系统、UPS系统等。通过采用这种技术，可以有效地提高系统的能效和稳定性，降低系统的运行成本，实现可持续发展的目标。

一、单相统一功率因数变流器的基本原理

单相统一功率因数变流器（Single-Phase Unified Power Factor Converter, SP-UPFC）通过控制策略实现输入电流与电网电压同相位，使功率因数接近1。其核心在于UDQ正弦脉宽调制（PWM）技术和同步参考框架下的d-q控制。

拓扑结构与运行目标
- 变流器可选择单相电压源逆变器（VSI）或交直变流器作为主电路，通过输入/输出滤波器优化波形质量。
- 核心目标包括：维持整流器输出电压稳定、实现输入电流正弦化且与电压同相位、降低谐波含量（总谐波畸变率THD<5%）。
同步参考框架与坐标变换

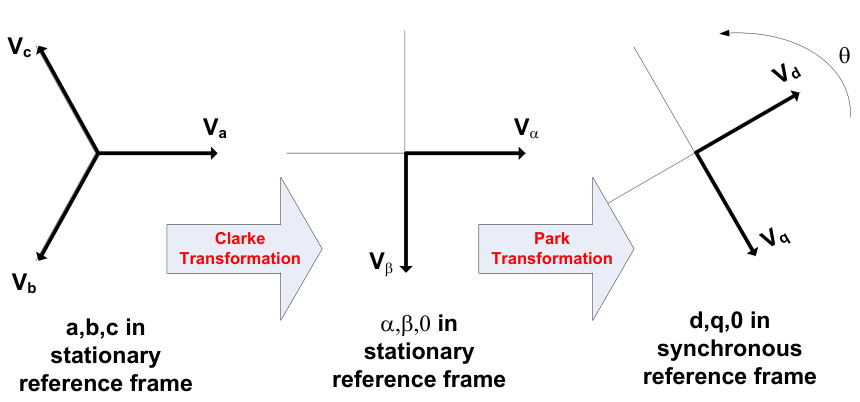

- 通过Clarke变换将单相静止坐标系（α-β）转换为两相旋转坐标系（d-q），实现交流量的直流化处理，简化控制逻辑。
- 在同步旋转坐标系中，d轴分量对应有功功率，q轴分量对应无功功率。通过调节d轴电流分量可实现功率因数校正。
UDQ正弦PWM技术
- 该技术通过分解三相电压矢量生成多幅值、多相位的PWM波形，相比传统SPWM，具有更高的调制精度和更低的谐波含量。
- 结合空间矢量调制（SVM），适用于非线性负载场景，提升动态响应速度。

二、单相VSI与交直变流器的区别及统一功率因数模式定义

单相VSI与交直变流器的差异

特性	单相VSI	交直变流器
拓扑结构	全桥/半桥逆变器，含IGBT与直流链路电容	整流电路+滤波电路
功能	直流→交流转换	交流→直流转换（整流）
控制复杂度	高（需双向功率控制）	较低（单向整流）
适用场景	UPS、可再生能源并网	工业整流、充电桩

统一功率因数模式的定义
- 目标：输入电流仅含基波有功分量，且与电网电压同相位（功率因数=1）。
- 实现方式：

双闭环控制：外环调节直流电压，内环调节电感电流相位。
不平衡d-q控制：通过d轴电流分量跟踪有功功率指令，q轴分量抑制无功波动。

三、不平衡d-q控制在同步参考框架中的数学模型

坐标变换与分解
- 正负序分离：采用 双同步参考框架（DSRF） ，将单相电压/电流分解为正序（同步旋转）和负序（反向旋转）分量。
- 数学模型：

其中，Tdq为Park变换矩阵，θ为同步旋转角度。

控制策略设计
- PI-PR复合控制：PI控制器跟踪直流分量（稳态控制），PR控制器抑制100Hz谐波（动态补偿）。
- 解耦控制：通过前馈补偿消除d-q轴耦合效应，提升系统稳定性。

四、控制器设计中的关键技术难点

多变量耦合与解耦
- VSI的d-q轴电流、直流电压及功率因数存在强耦合，需设计解耦算法（如反馈线性化）降低交互影响。
动态响应与鲁棒性
- 电网扰动（如电压骤降、谐波）需快速调节，通过滑模控制或自适应PI参数优化提升响应速度。
故障保护机制
- 短路故障时，需结合故障电流限制（FCL）模块保护变流器。

五、现有研究现状与仿真验证方法

研究进展
- VSI控制：基于Simulink的仿真验证表明，UDQ正弦PWM可使THD降至3%以下，动态响应时间<10ms。
- 交直变流器控制：双闭环策略在光伏并网系统中实现功率因数>0.99。
仿真验证步骤
- 模型搭建：在Simulink中构建VSI/交直变流器主电路、UDQ-PWM模块及双序d-q控制器。
- 参数设置：PI控制器参数通过频域分析法优化，PR控制器谐振频率设为100Hz。
- 性能测试：
