Multisim 软件学习（1）

Multisim 软件主要应用于电路仿真。

以一个电路为例进行学习。

利用Multisim进行电路分析。

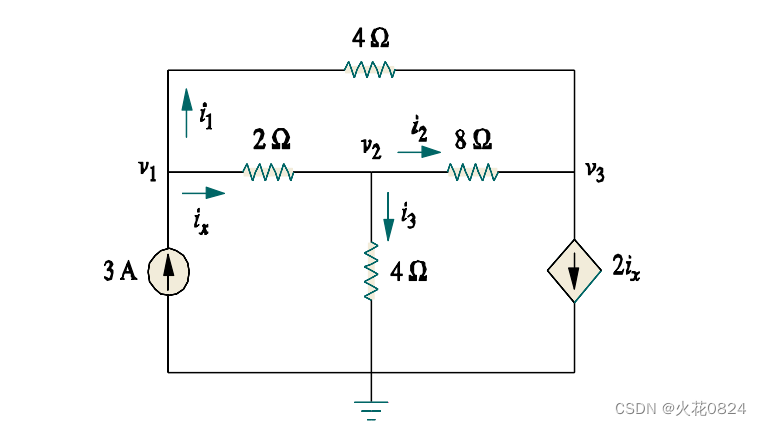

图1 电流源电路

首先进行电路仿真图的绘制

 其中除去右下角的ABM电流源较为难找到剩余比较简单，不在赘述了。

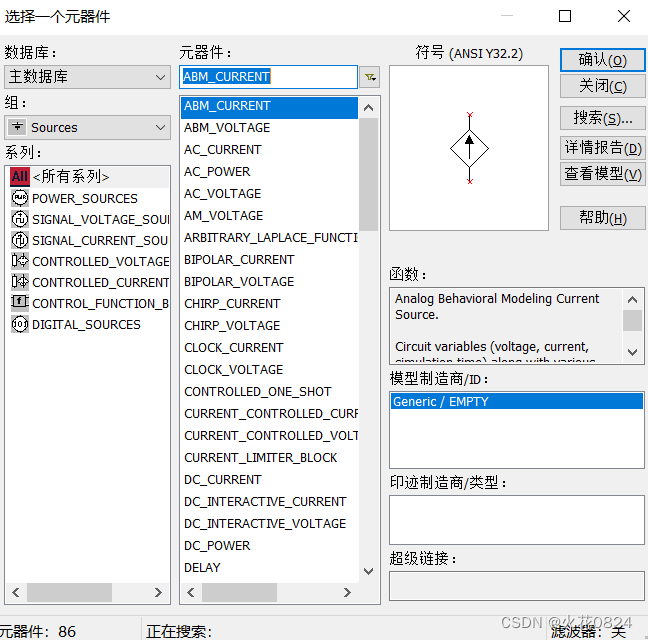

ABM电流源在放置源中搜索ABM_CURRENT即可找到。

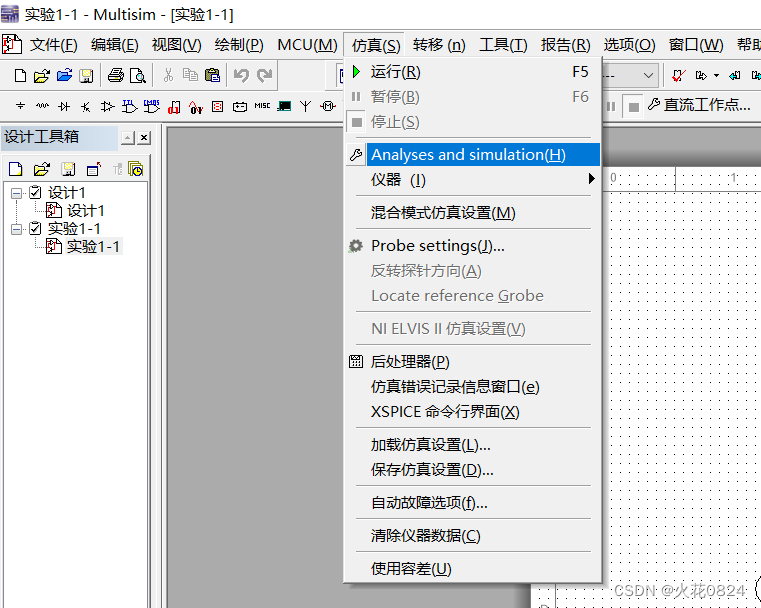

 完成电路绘制后，点击仿真中Analyses and simulation

 进入后，有多项选择可以进行分析。

 本文进行直流工作点与电路温度进行分析。

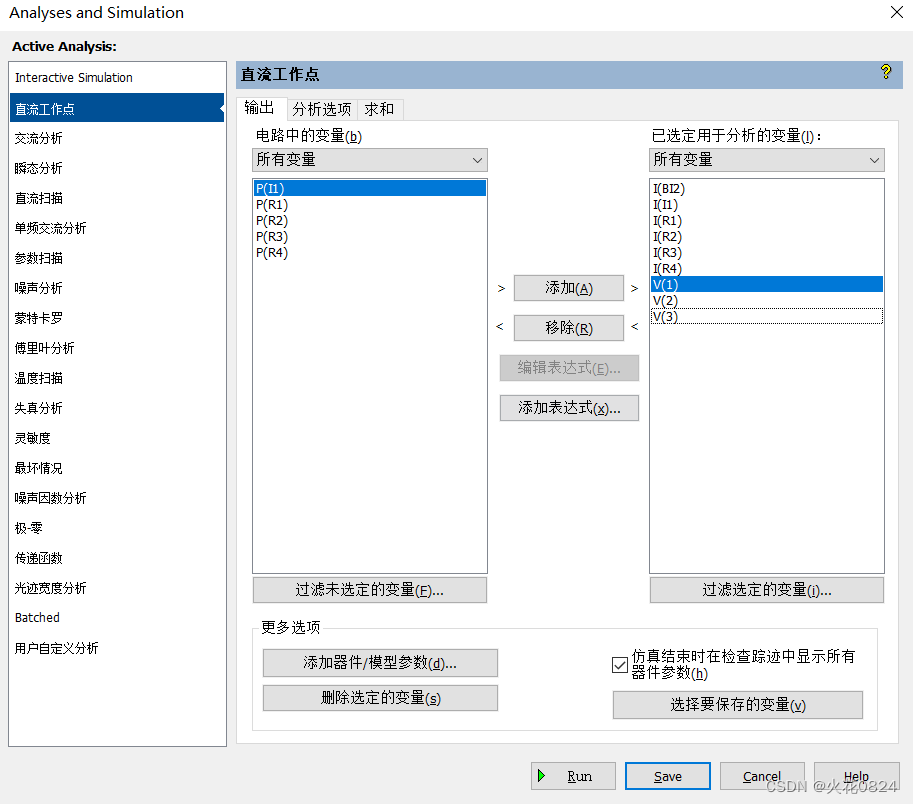

首先进行直流工作点的分析：

对照仿真电路进行选取需要的电路数据即可。

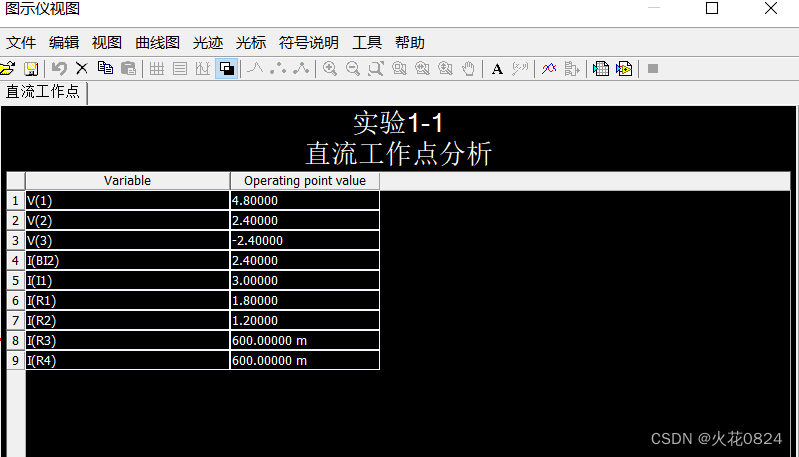

 然后点击Run即可得到结果，十分的方便。

 然后进行电路温度变化的仿真：

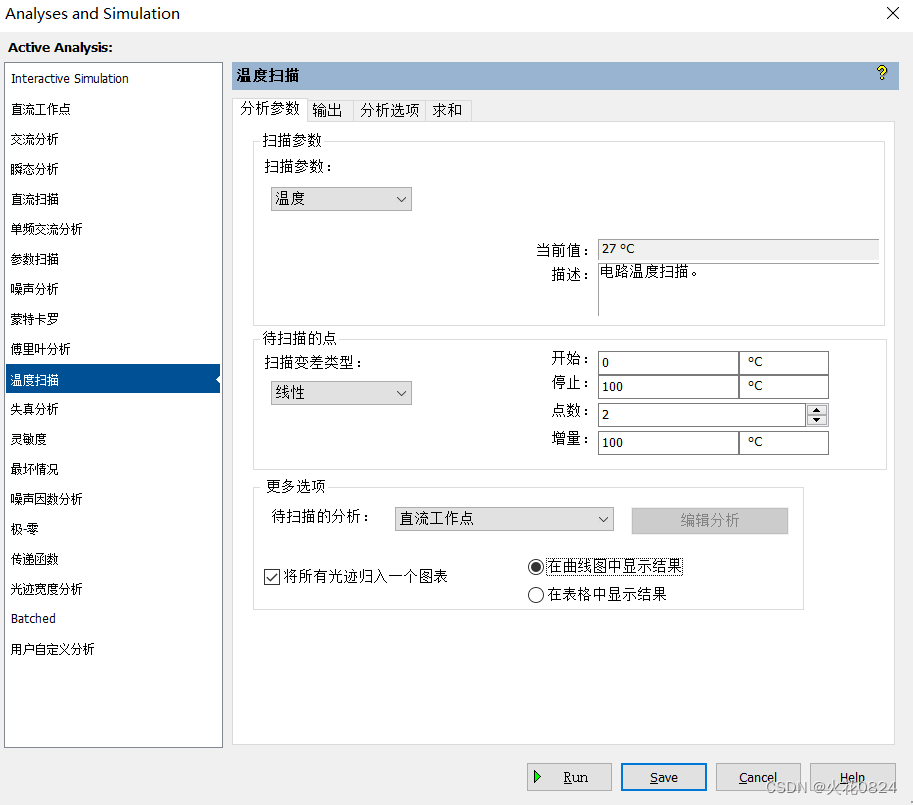

选择温度扫描，进行相关参数的配置，选择起始于终止温度与待扫描分析。

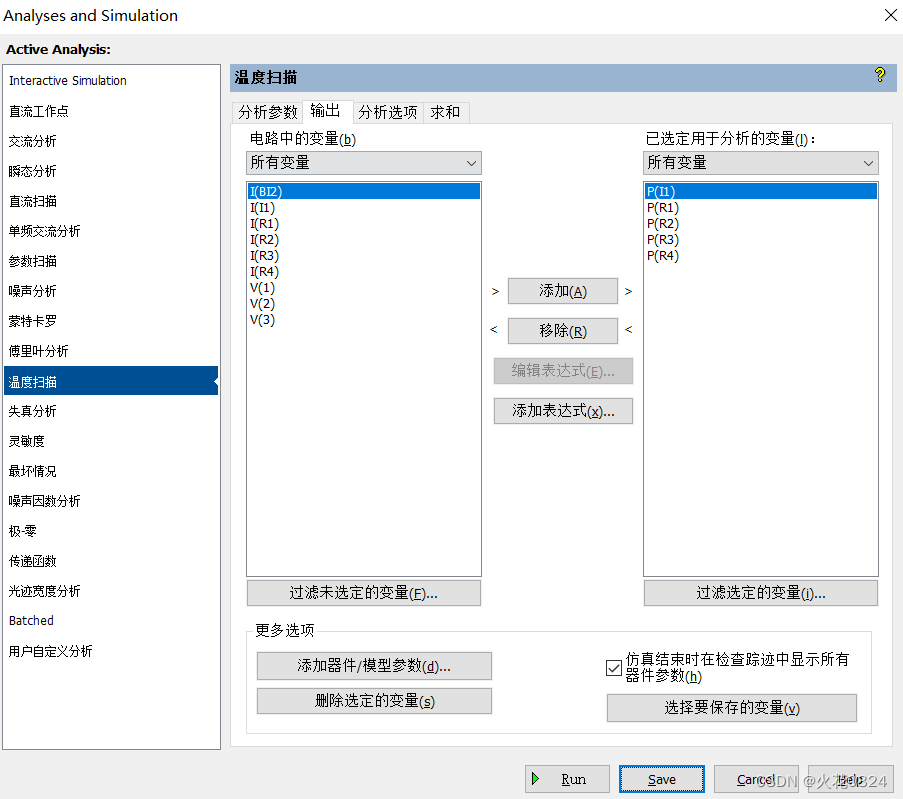

 同样输出需要进行选择需要分析的元件信息。

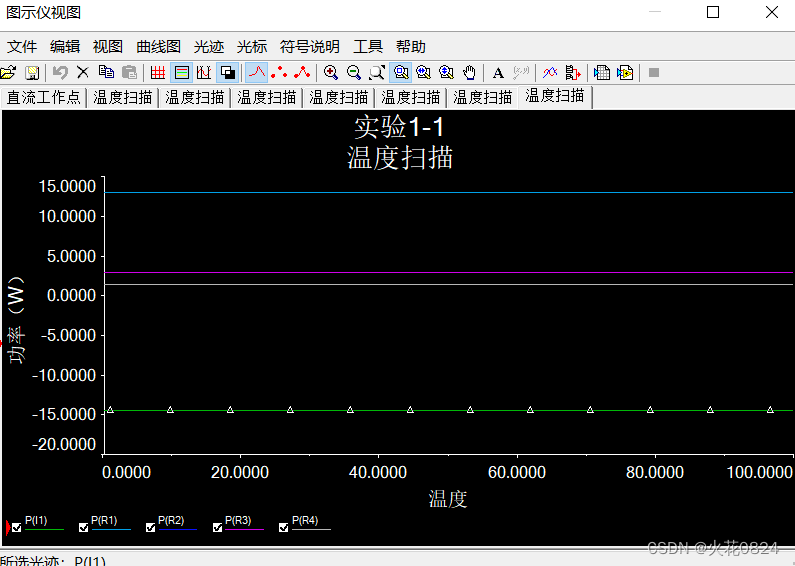

 最后点击Run即可得到结果。

通过 Multisim 软件进行电路仿真分析，可以极大提升效率，能够对电路多种信息进行分析。
