前言

内容来自B站up主-工科男孙老师的视频

视频内容：对不同厂商的1117芯片进行了性能测试（输出精度，纹波，动态响应）
视频链接：2毛钱的线性稳压器(LDO)你也敢用？

视频内容

1117

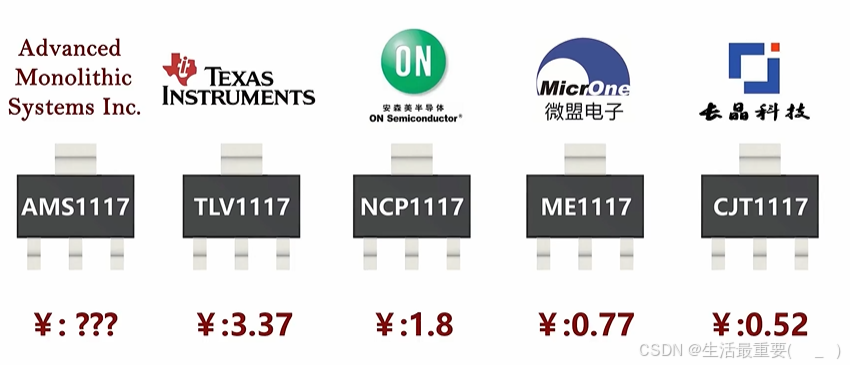

线性稳压器的作用非常简单，就是把外接的输入电压转换成内部其他芯片需要的电压（如5V，3.3V）。这个世界上的线性稳压器成千上万种，其中最著名的1117也具有很多种，它们来自不同的厂商。
在这里插入图片描述
不同厂商生产的1117性能不同，价格也不同，具体如何选择要视情况而定。
孙老师没有买到正版的AMS1117，而是在某宝买的盗版的，只要两毛钱一个。

1117电路图

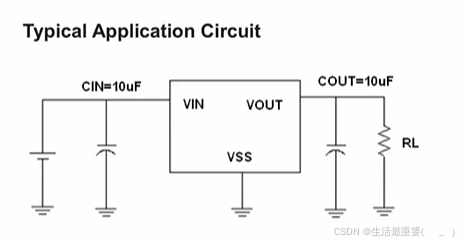

从电路图当中可以看的出来，只需要一个输入电容和输出电容即可，但是1117的手册里特别强调了输出电容要使用一颗钽电容，言外之意就是不能用陶瓷电容。孙老师测评时的输出电容用的是钽电容。
至于为什么要用钽电容，一会会在1117的动态响应测评当中体现出来。
在这里插入图片描述

输出精度

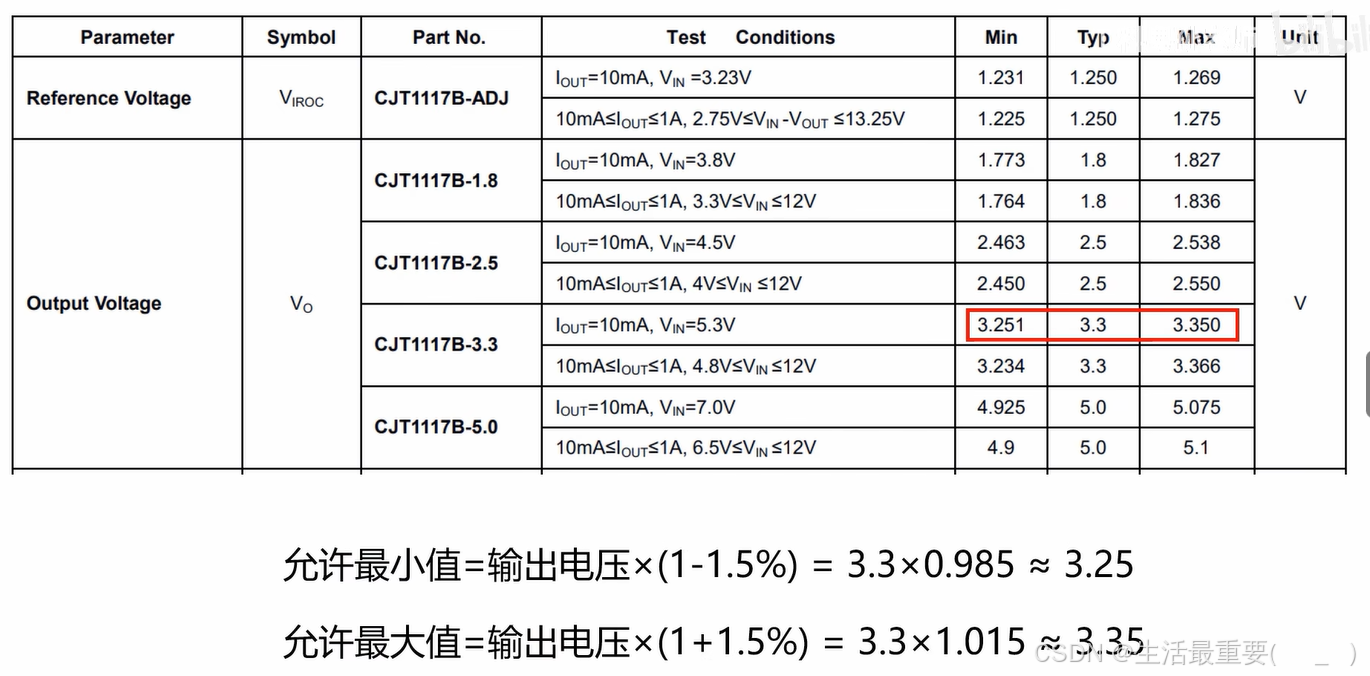

输出电压的测试标准数据在手册上会进行标注，一般就是标称电压的±1.5％，对于输出3.3V的话，也就是3.25-3.35V之间。
在这里插入图片描述

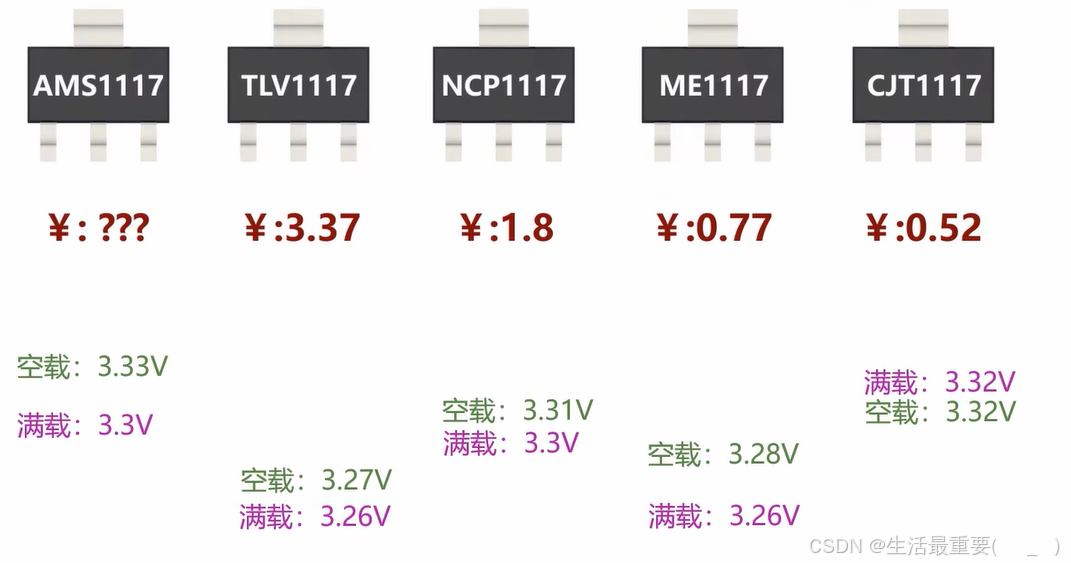

测试的方法：将负载机接在1117的输出端，分别测量空载和满载的输出电压，也就是输出电流为0时的输出电压值，以及输出电流为800mA时的输出电压值。
测量结果如下，所有1117都达标了。
在这里插入图片描述

纹波（输出电压平稳度）

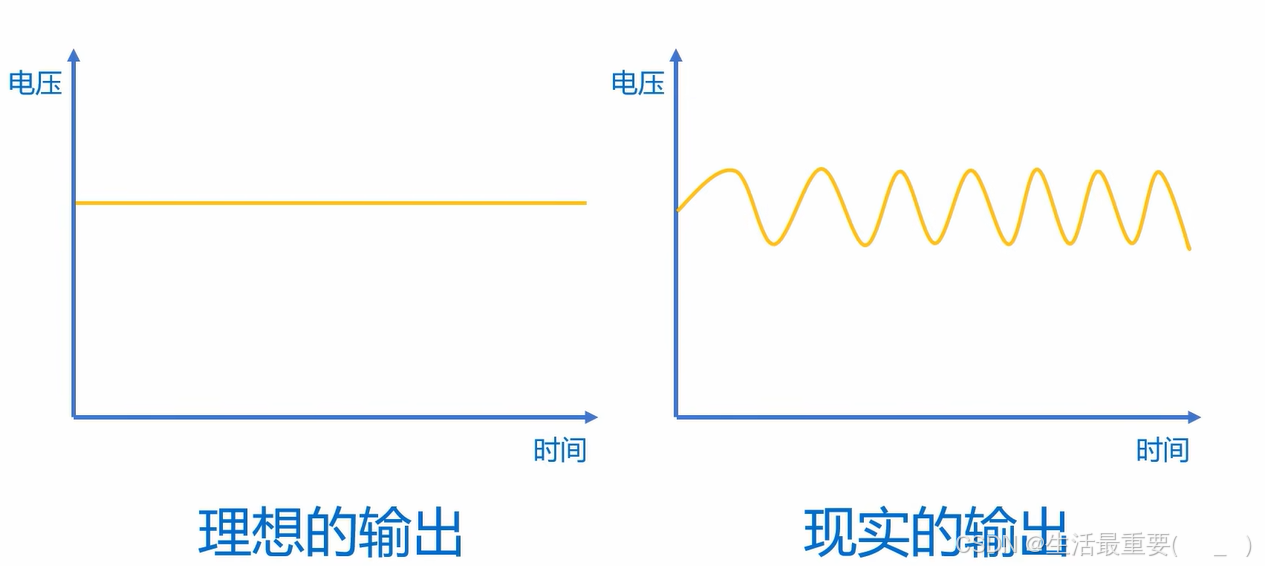

对于任何电源，其输出电压肯定是越平稳越好，但是现实世界当中因为各种因素，没有这样的电源输出，肯定会有一些浮动。这个浮动的上下压差就是纹波，纹波的测量需要用到示波器，示波器可以看到实际的电压输出。
在这里插入图片描述

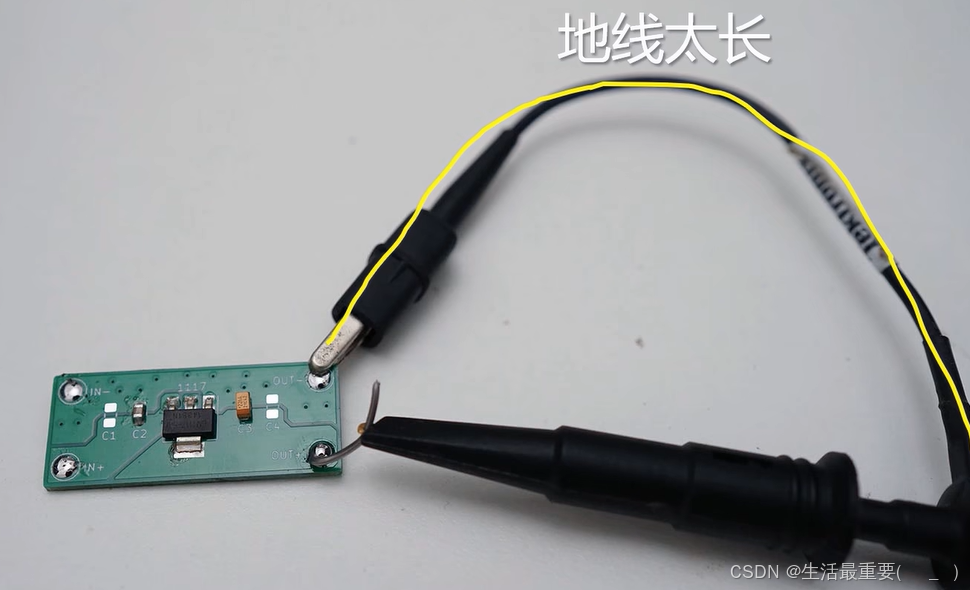

纹波测试有两个关键的要点，第一个是需要把示波器的带宽设置成20MHz，第二个是不能用普通的探头简单的连接，如下图，因为此时示波器的地线过长，测量时会受到大量电磁波的干扰而导致测量结果偏大。
在这里插入图片描述

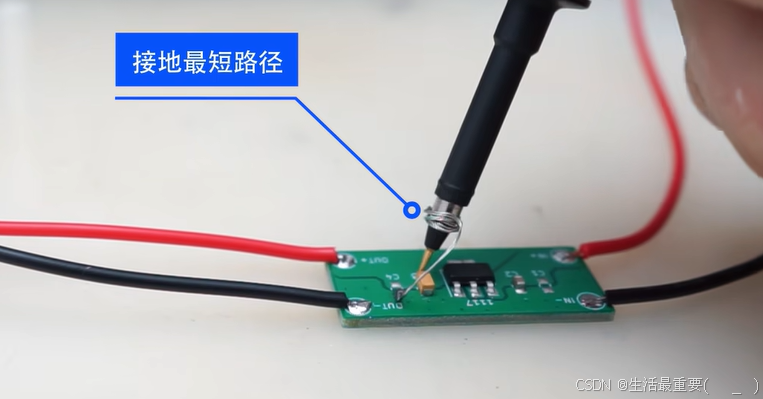

正确的方法应该是用到一个小环套在探头上接地，同时探头点要在输出电容上面，这样才是最规范的测试手法。不过我手头上没有这样子的探头。

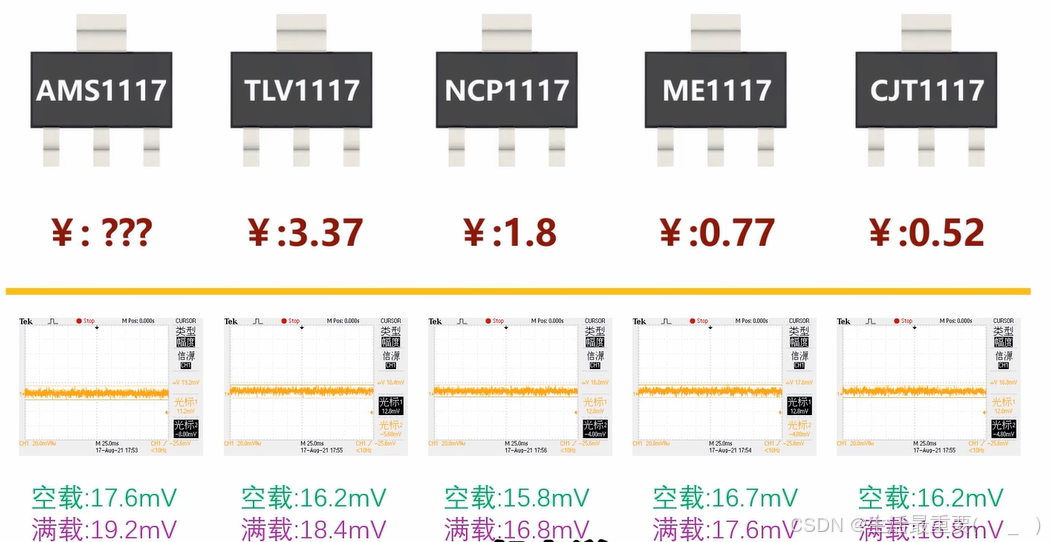

测量结果：这些1117基本上没有什么差别，一般来说，线性稳压器在20mV以内基本上就可以满足正常使用了。
在这里插入图片描述

动态响应

在现实中，线性稳压器后面接的负载是动态变化的，就像我们家里的用电量会随着各种电气的开关实时发生改变，而用电压的波动又会影响到电网的电压稳定性。
同样负载的变化也会带来输出电压的波动。为了再现这种电压的波动，孙老师用到一个特殊的仪器，就是动态负载机，它会把自己模拟成一个周期性的负载，也就是产生一个周期性的电流。
周期性的电流会让1117的输出电流会呈现周期性的变化，像方波那样子。

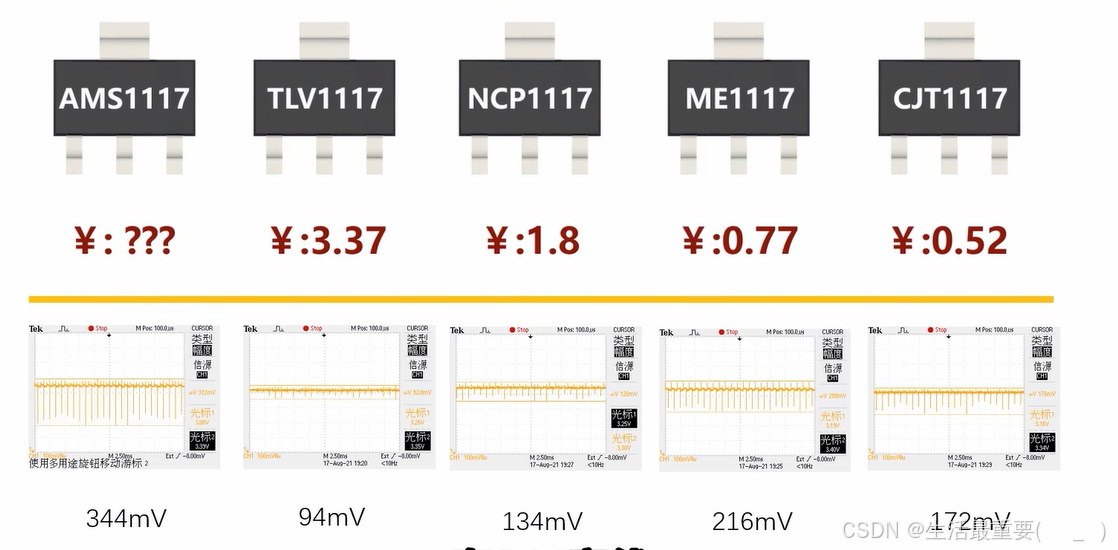

测量结果：这一轮测试差距就明显拉开了，最好的是TLV1117，最差的是山寨的AMS1117。
在这里插入图片描述
这个时候孙老师将1117的输出电容从钽电容换成了陶瓷电容，对动态响应又测量了一遍。

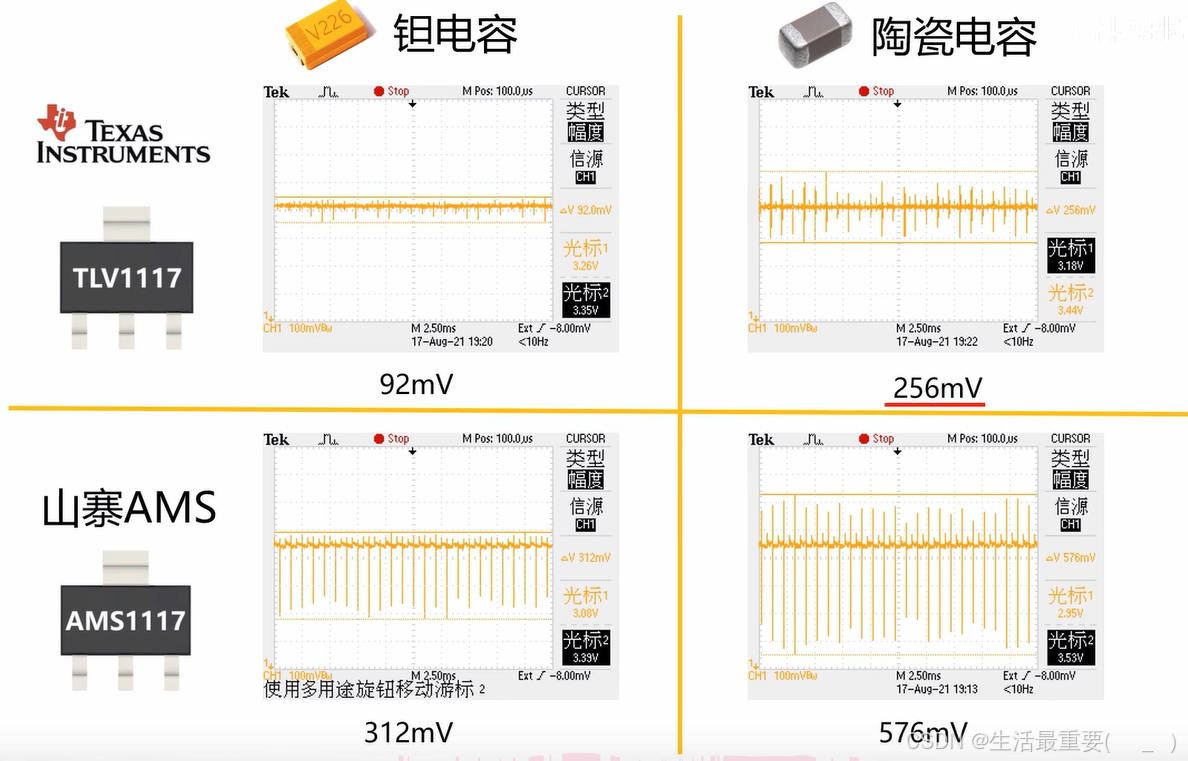

测量结果显示，即便是TLV1117，其输出波动也有200mV。山寨的AMS1117更是达到了500mV，最低点的电压连2.8V都达不到，很有可能会导致电路的不稳定。（比如电压过低导致STM32断电）
在这里插入图片描述

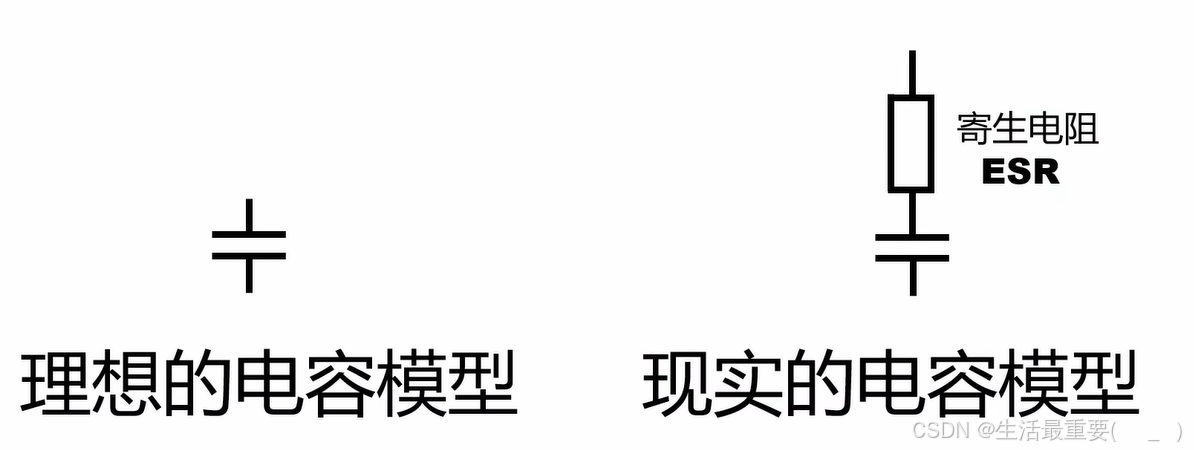

现实当中的电容不仅仅只有容值一个参数，其还有又寄生电阻。钽电容的寄生电阻大，陶瓷电容的寄生电阻，看上去明显是陶瓷电容的性能更好，但是1117恰好是需要利用到钽电容的寄生电阻才能稳定工作。
至于原因孙老师没有说，会比较复杂，涉及到环路稳定性的问题，这也是电源芯片最有技术含量的地方。
这就是为什么1117的手册上特意强调输出电容要使用钽电容。
在这里插入图片描述

电流和发热

几乎所有的1117都会标注可以输出1A的电流，但事实上 5 V转 3.3 V电流 800 毫安的时候， 1117 就真的可以烧水跟烤肉沫了（温度很高）。

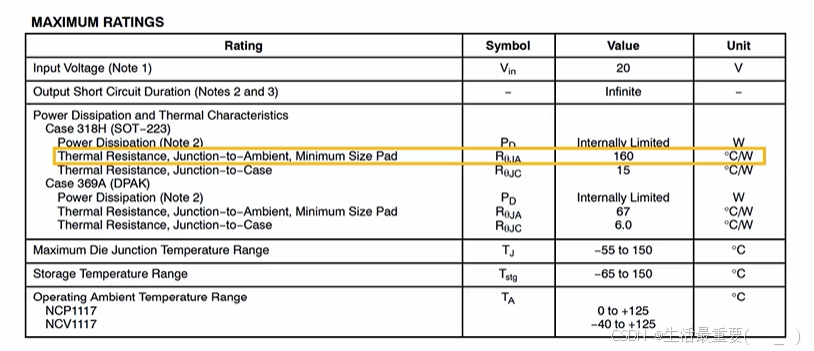

在数据手册中有这么一个参数单位是摄氏度每瓦，它指的是每一瓦的功耗能在芯片内部和空气产生的温度差，当然这个数值并不是很精确的，跟封装外部空气的流动速率、PCB 布局等等都有关系，只能说大致估计在 80 ~ 160 左右。
在这里插入图片描述
带入 5 V转 3.3 V 800 毫安电流的话，可以推算出芯片的温度至少在 130 摄氏度左右，所以尽量不要让1117承受超过1W的功率。如果一定需要的话，可以考虑加入散热片，或者改成DCDC的方案，其可以输出较大的电流。
在这里插入图片描述
我翻阅了CJT1117的手册，和孙老师的有些不同。

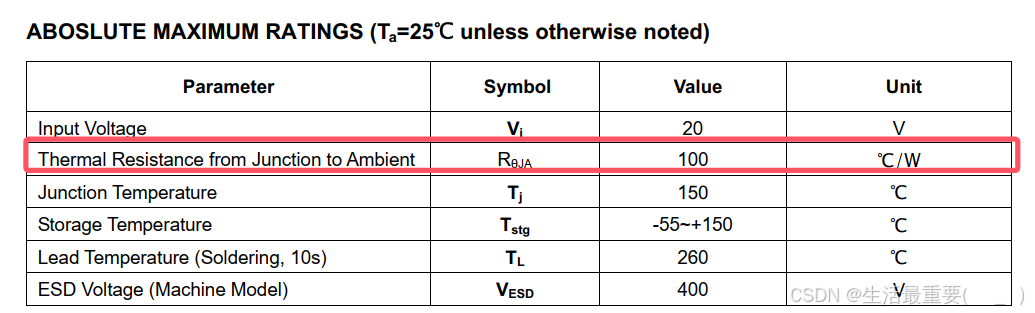

其中Thermal Resistance from Junction to Ambient的意思是从芯片的热源结到周围冷却空气的总热阻，也就是孙老师所描述的每一瓦的功耗能在芯片内部和空气产生的温度差。
在这里插入图片描述

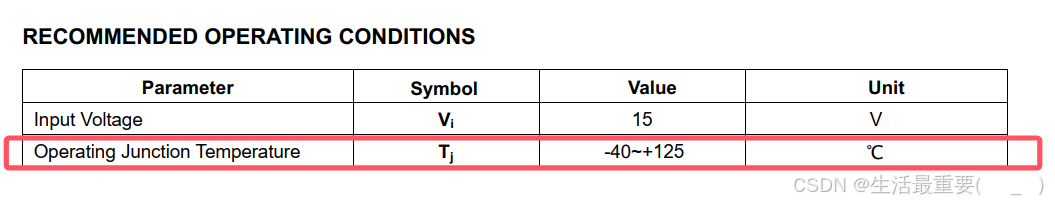

此外，我注意到还有一个参数Operating Junction Temperature，其意思是工作结温，指的是半导体芯片内部的温度。
芯片在正常工作中能够承受的环境温度范围是另一个概念，叫工作温度范围。

芯片内部的温度可以通过公式T = R_θ_J_A × P + T_a来计算，其实就说上面孙老师用到的公式。1117在800mA输出电流的时候，其温度已经超过125摄氏度了，已经不在工作结温的范围里面了。

总结

1、
性能最好：TLV1117
性价比最高：CJT1117
山寨AMS1117不建议购买
2、
1117的输出的输出电容尽量使用钽电容，不建议使用陶瓷电容；（但是钽电容又容易炸，常见的好像都还是使用陶瓷电容）
3、
注意芯片发热的问题，不能仅仅只看输出电流，而是要使用消耗的功率来计算发热量；（以前从来没有考虑过）
4、
这几个测评对其他的线性稳压器也完全试用；
5、
1117已经很古老了，新出的线性稳压器各项指标都优于1117，还具有短路、过流、过压保护功能。
