Solidworke学习（装配体3）

目录

本节学习内容：

一、高级配合

（1）对称配合

（2）宽度配合

（3）距离配合

二、机械配合

（1）凸轮配合

（2）槽口配合

三、快捷菜单

---

本节学习内容：

一、高级配合

（1）对称配合

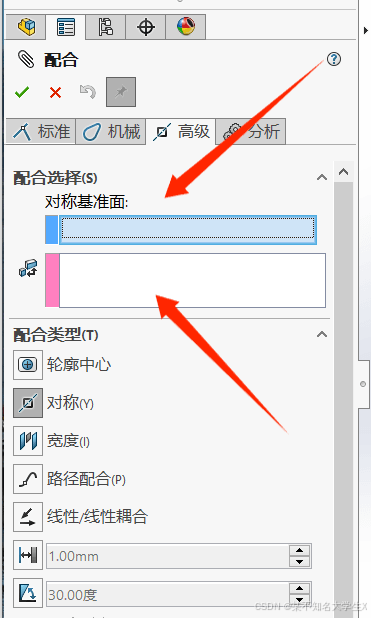

对称基准面：我选择的是右视基准面

下面是选择需要对称配合的两个平面

（2）宽度配合

宽度配合可以将一个零部件居于两个平面的中间

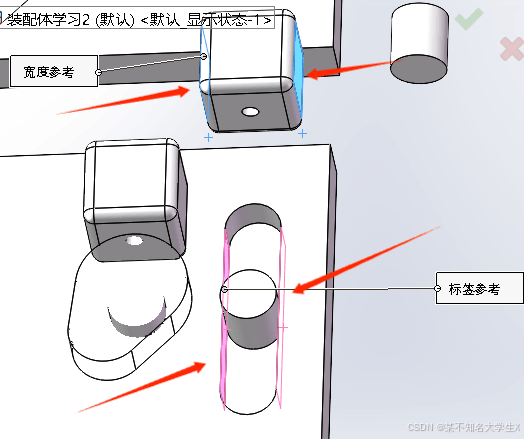

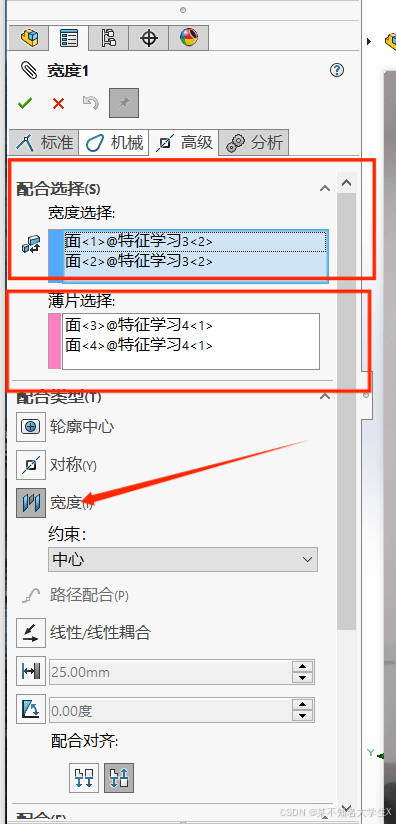

宽度选择，选择的是矩形的前后两个平面

薄片选择，选择的是零部件的前后两个平面

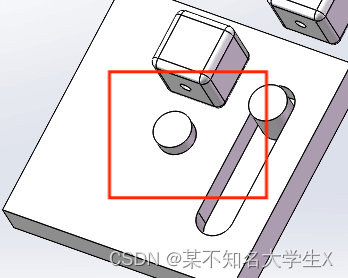

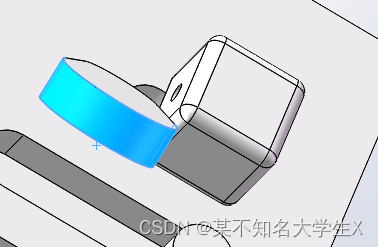

零部件在圆槽两个平面的中间

（3）距离配合

距离配合，就是让一个零部件在一定的范围移动

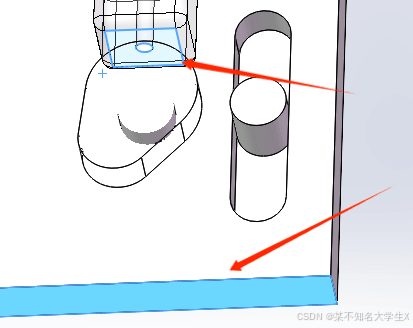

配合选择，一个选择零部件的平面，另一个选择想要作为参考的平面

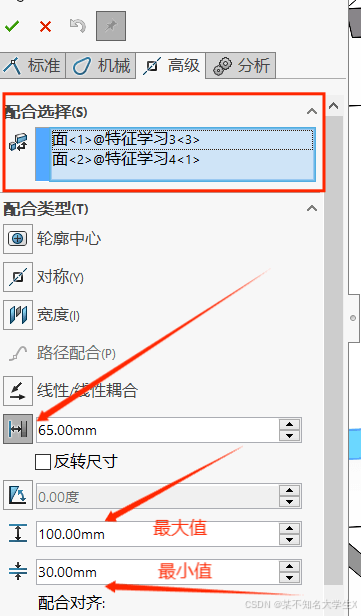

输入最大值、最小值

二、机械配合

（1）凸轮配合

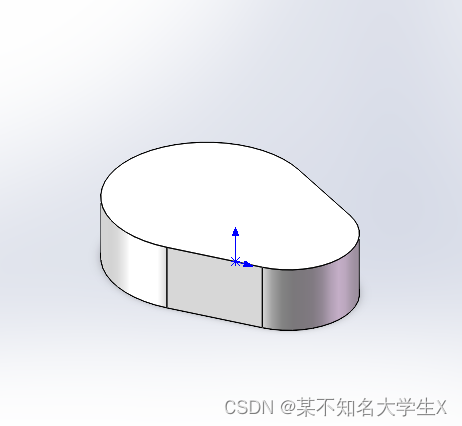

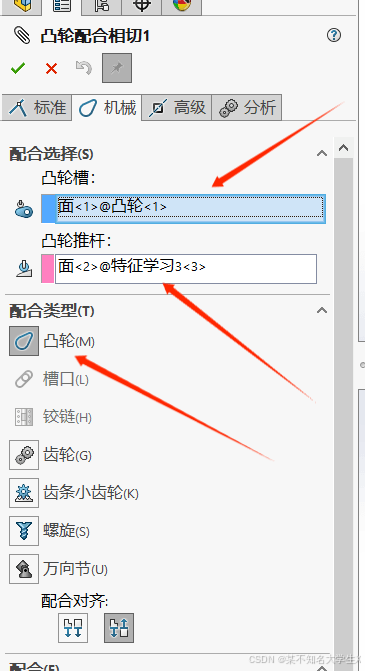

凸轮槽，选择凸轮的平面

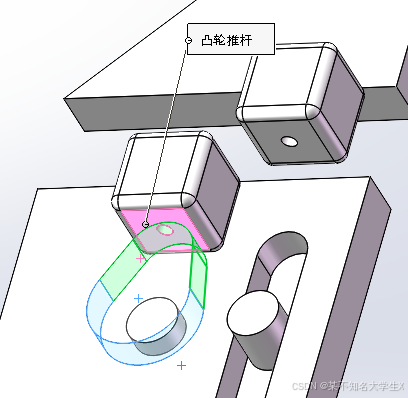

凸轮推杆选择一个需要跟随移动的零部件的平面，例如一个方块

旋转凸轮，方块会一起运动

（2）槽口配合

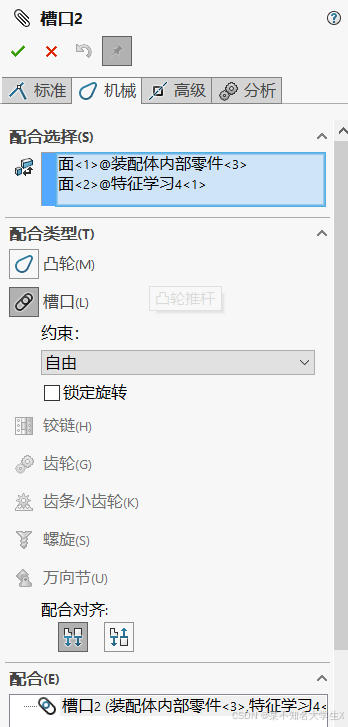

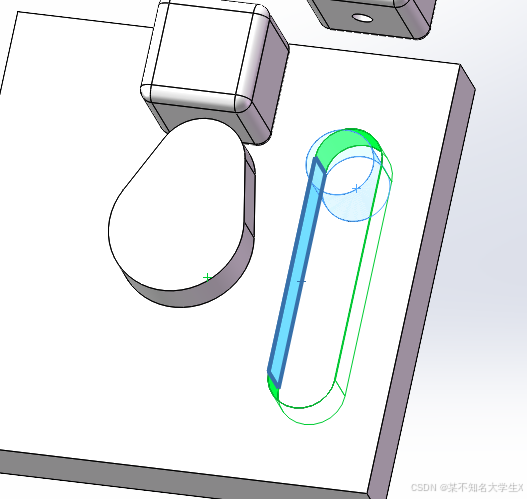

选择圆柱体的圆柱面，以及槽的内表面

三、快捷菜单

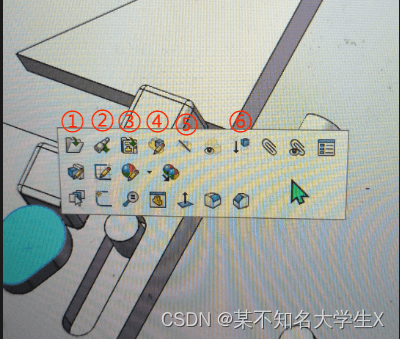

1. 打开零件
2. 在当前位置打开零件
3. 打开工程图
4. 编辑零件
5. 隐藏零部件
6. 压缩

打开零件：可以单独打开零件，例如单独打开凸轮零件

编辑零件：可以在装配体中编辑零部件，点击后可以看到零部件处于蓝色显示状态，说明可以进行编辑

点击右上角可以退出编辑

隐藏部件：可以将零部件进行隐藏，但是设置配合还在，凸轮已经隐藏了

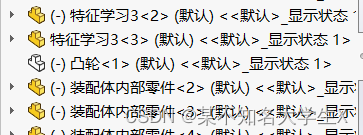

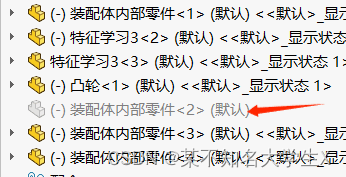

在设计树里面，隐藏的零部件变为灰色

右键点击显示零部件，就可以重新显示凸轮了

压缩：压缩的零部件会消失，并且零部件之间的配合也会消失

在设计树里面，压缩的零部件变为灰色

可以随意旋转凸轮

右键点击解除压缩，零部件会重新显示出来，并且配合也会恢复
