前言

本篇要介绍的是电子硬件中最重要的手段之一——AD/DA，即模数转换/数模转换，这是单片机进行信号采集的重要途径之一。

在开发板的AD/DA模块上可以实现对光敏电阻，热敏电阻和旋转拨码器的数据读取。

一、AD/DA简介

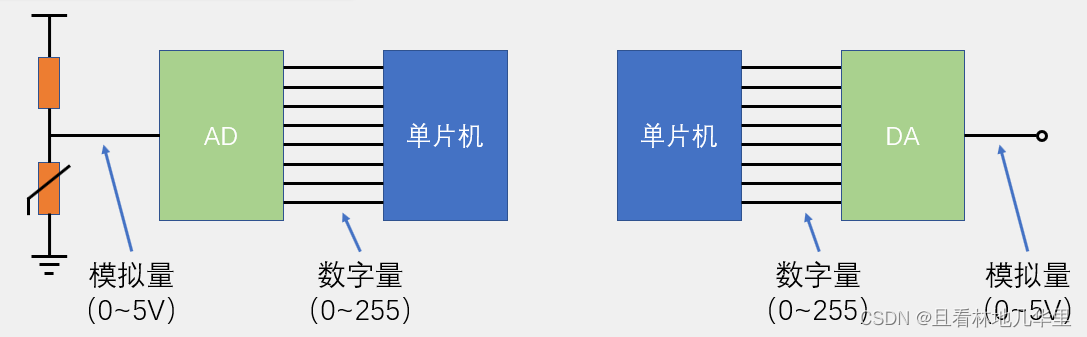

AD(Analog to Digital)：模拟-数字转换，将模拟信号转换为计算机可操作的数字信号。

DA (Digital to Analog)：数字-模拟转换，将计算机输出的数字信号转换为模拟信号。

AD/DA转换打开了计算机与模拟信号的大门，极大的提高了计算机系统的应用范围，也为模拟信号数字化处理提供了可能。

AD转换通常有多个输入通道，用多路选择开关连接至AD转换器以实现AD多路复用的目的，提高硬件利用率AD/DA与单片机数据传送可使用并口 (速度快、原理简单)，也可使用串口(接线少、使用方便)可将AD/DA模块直接集成在单片机内，这样直接写入/读出寄存器就可进行AD/DA转换，单片机的IO口可直接复用为AD/DA的通道。

可以这样通俗的理解，AD就是电压表，它可以把模拟电压量化成数值，DA就是可调电源，可以根据输入的数值输出相应的电压。相较而言，AD的应用范围要远大于DA，日常开发中也是AD用的更频繁。

二、XPT2046型ADC

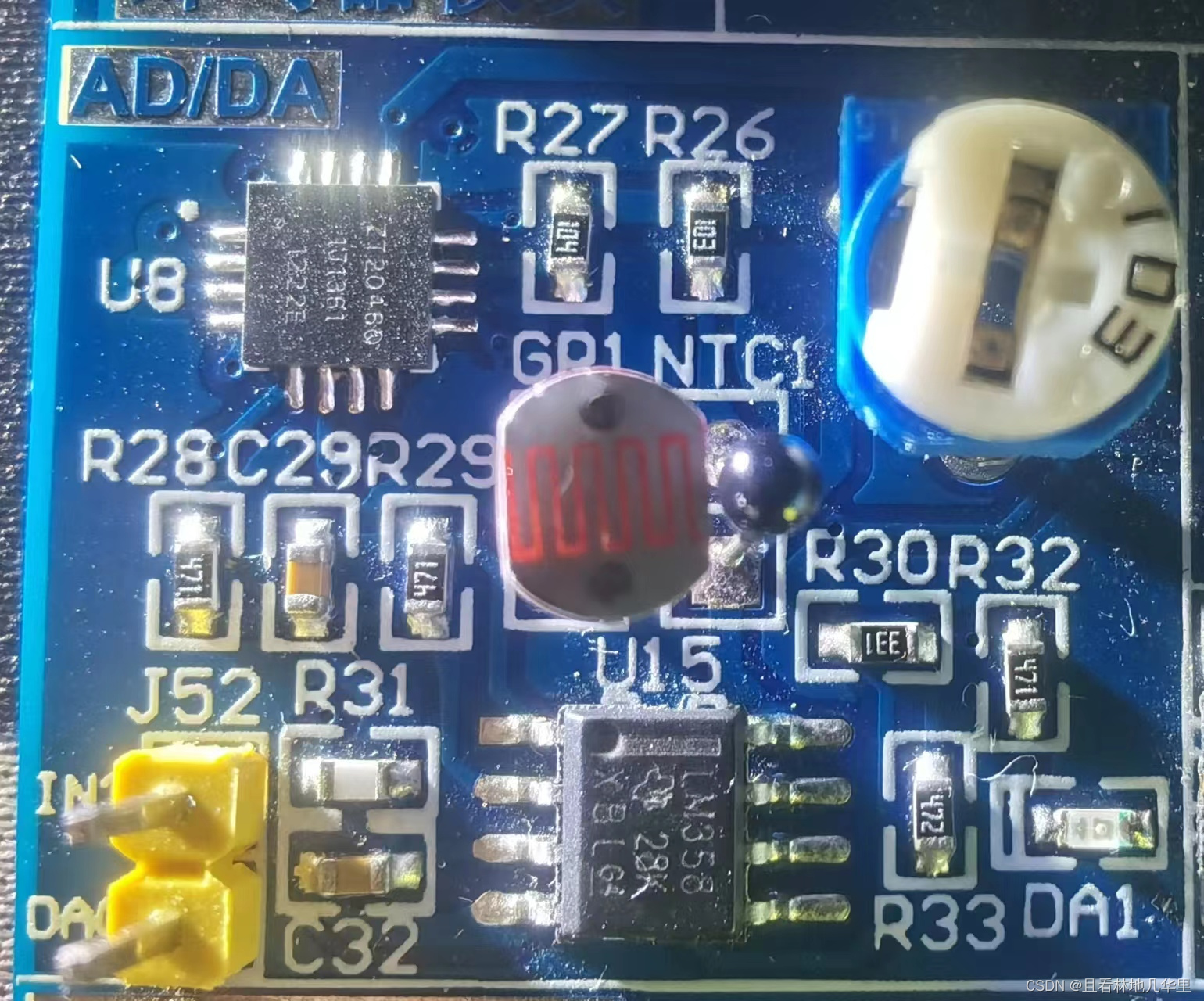

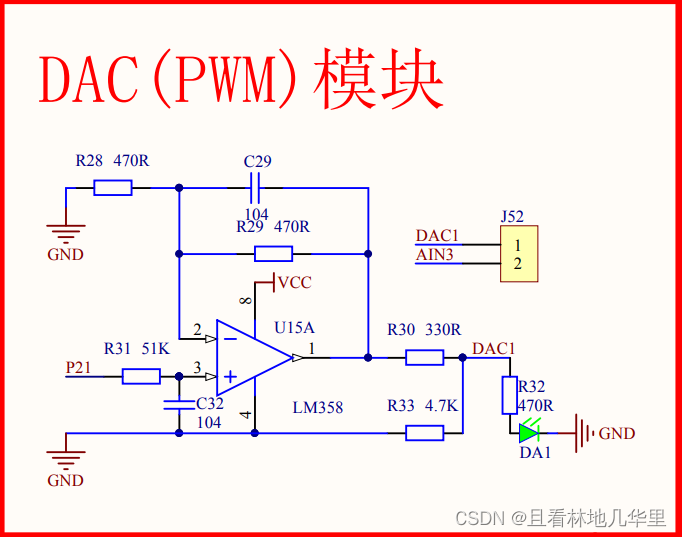

以普中51单片机开发板为例，DAC其实就是在配置了PWM的引脚P2^1后面接了电压跟随器等驱动电路，输出的结果会反映到DA1这颗LED灯珠上，还可以通过J52引脚输出。

它的AD模组使用的是这颗XPT2046的ADC芯片。XPT2046 是一款 4 线制电阻式触摸屏控制器，内部集成了一个12 位分辨率125KHz速率的逐次逼近型ADC。

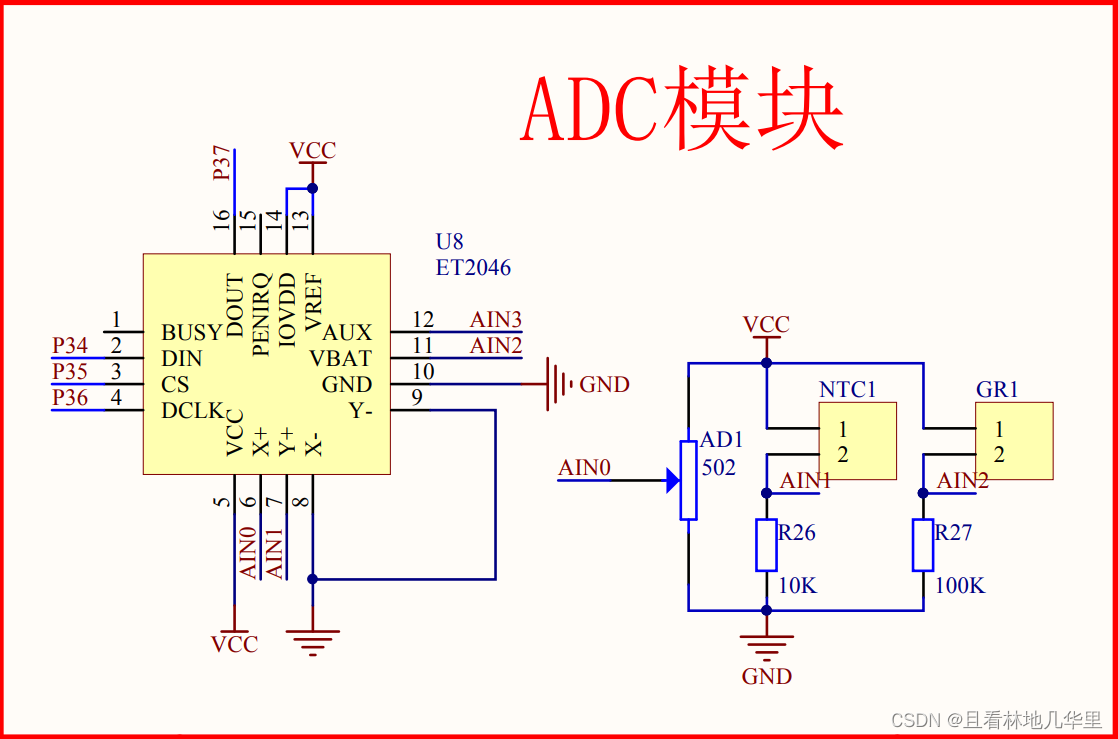

简单介绍下开发板ADC模块的原理图，左边是一个就是ADC芯片XPT2046，它有四个模拟信号输入引脚也就是AN0、AN1、AN2、AN3，可以输入四路模拟信号。芯片连接到单片机的3^4、P3^5、P3^6、P3^7引脚上，这里用的是SPI的通信方式，分别对应SPI的四根通信线，用SPI与单片机进行信息交流，单片机发送指令给XPT2046，后者把转换后的数字信号交给单片机处理。

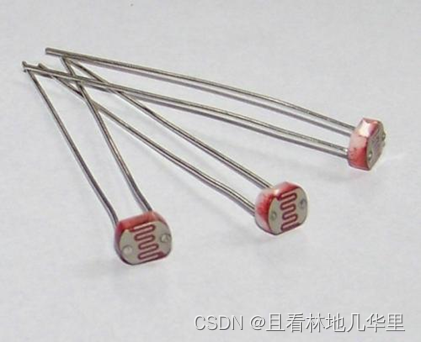

右边是AD转换采集的模拟量来源，AN0通道上是一个旋转编码器，通过转动旋转编码器改变内部阻值可以输出不同大小的电压，AN1通道上是一个热敏电阻，AN2通道上是一个光敏电阻，二者的模拟输入分别由10k和100k的电阻分压得到。

电阻式DA的原理：

这是个8位T型电阻网DA转换器，D0~D7分别是他的位权，数字量的输入范围是0~127，输出的模拟量取决于电流的大小，这样就可以对电压进行128等分量化，这就是DA的基本原理，之前的篇章里有介绍过PWM，其实PWM世界上也是DA的过程。

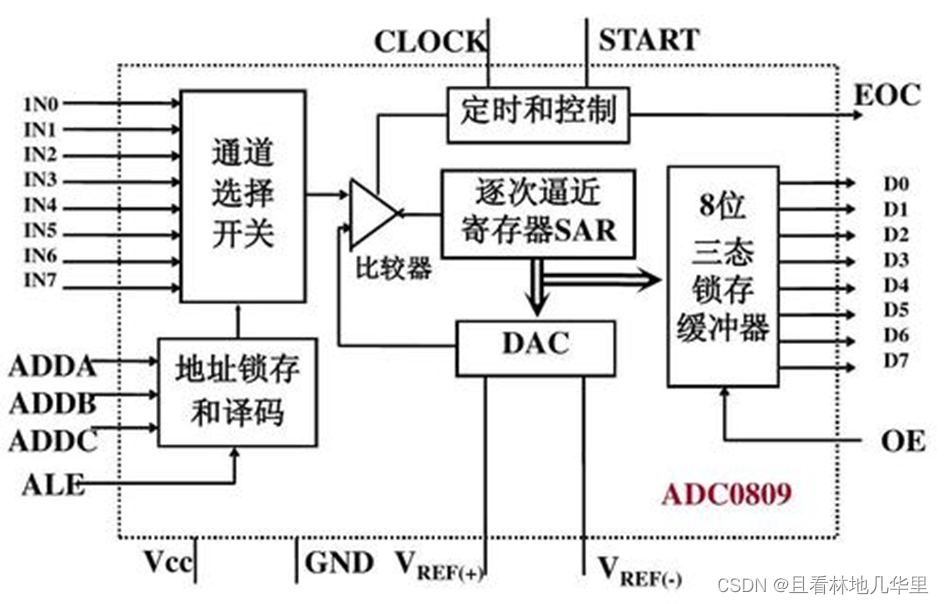

逐次逼近型AD转换器：

逐次逼近型的ADC内部需要一个DAC做衡量，简单来说就是，用比较器对ADC输入的电压值与DAC的各个位权电压做比较，逐步逼近目标的电压值。

三、代码

DA的代码和之前介绍的PWM很相似，需要先配置一个定时器，设置好初值、重装载值和救计数方式，就会输出PWM波从而驱动LED灯亮暗变化。

#include <REGX52.H>
#include "Delay.h"
#include "Timer0.h"
//定义引脚
sbit DA=P2^1;
unsigned char i;
unsigned char Counter,Compare;	//计数值和比较值，用于输出PWM
void Timer0_Init(void);
void main()
{
	Timer0_Init();
	while(1)
	{
		for(i=0;i<100;i++)
		{
			Compare=i;			//设置比较值，改变PWM占空比
			Delay(10);
		}
		for(i=100;i>0;i--)
		{
			Compare=i;			//设置比较值，改变PWM占空比
			Delay(10);
		}
	}
}
void Timer0_Routine() interrupt 1
{
	TL0 = 0x9C;		            //设置定时初值
	TH0 = 0xFF;		            //设置定时初值
	Counter++;
	Counter%=100;	            //计数值变化范围限制在0~99
	if(Counter<Compare)        	//计数值小于比较值
	{
		DA=1;		            //输出1
	}
	else				        //计数值大于比较值
	{
		DA=0;		            //输出0
	}
}
void Timer0_Init(void)          //定时器0初始化
{
	TMOD &= 0xF0;		        //设置定时器模式
	TMOD |= 0x01;		        //设置定时器模式
	TL0 = 0x9C;		            //设置定时初值
	TH0 = 0xFF;		            //设置定时初值
	TF0 = 0;		            //清除TF0标志
	TR0 = 1;		            //定时器0开始计时
	ET0=1;
	EA=1;
	PT0=0;
}

AD部分代码，将三路ADC的值分别存入缓存区再输出到LCD屏上，就可以得到温度，亮度和旋转编码器的旋转角度。

#include <REGX52.H>
#include <INTRINS.H>
//SPI引脚定义
sbit XPY2046_DIN=P3^4;            //DIN
sbit XPY2046_CS=P3^5;             //CS
sbit XPY2046_DCLK=P3^6;           //SCLK
sbit XPY2046_DOUT=P3^7;           //DOUT
unsigned int XPT2046_ReadAD(unsigned char Command)
{
	unsigned char i;
	unsigned int Data=0;
	XPY2046_DCLK=0;
	XPY2046_CS=0;
	for(i=0;i<8;i++)
	{
		XPY2046_DIN=Command&(0x80>>i);
		XPY2046_DCLK=1;
		XPY2046_DCLK=0;
	}
	for(i=0;i<16;i++)
	{
		XPY2046_DCLK=1;
		XPY2046_DCLK=0;
		if(XPY2046_DOUT){Data|=(0x8000>>i);}
	}
	XPY2046_CS=1;
	return Data>>8;
}

#include <REGX52.H>
#include "Delay.h"
#include "LCD1602.h"
#include "XPT2046.h"
unsigned int ADValue;
void main(void)
{
	LCD_Init();
	LCD_ShowString(1,1,"ADJ  NTC  GR");
	while(1)
	{
		ADValue=XPT2046_ReadAD(XPT2046_XP);		//读取AIN0，可调电阻
		LCD_ShowNum(2,1,ADValue,3);				//显示AIN0
		ADValue=XPT2046_ReadAD(XPT2046_YP);		//读取AIN1，热敏电阻
		LCD_ShowNum(2,6,ADValue,3);				//显示AIN1
		ADValue=XPT2046_ReadAD(XPT2046_VBAT);	//读取AIN2，光敏电阻
		LCD_ShowNum(2,11,ADValue,3);			//显示AIN2
		Delay(100);
	}
}
