磁盘的结构(盘片、磁道、扇区、柱面)

盘片

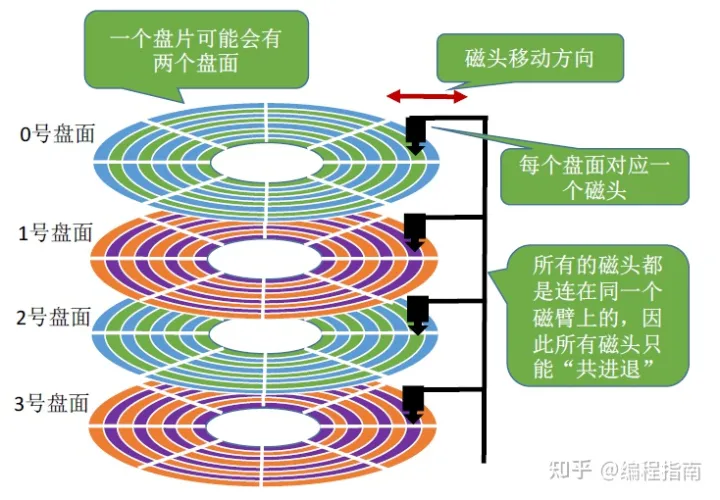

一个磁盘（如一个 1T 的机械硬盘）由多个盘片（如下图中的 0 号盘片）叠加而成。

盘片的表面涂有磁性物质，这些磁性物质用来记录二进制数据。因为正反两面都可涂上磁性物质，故一个盘片可能会有两个盘面。

磁道、扇区

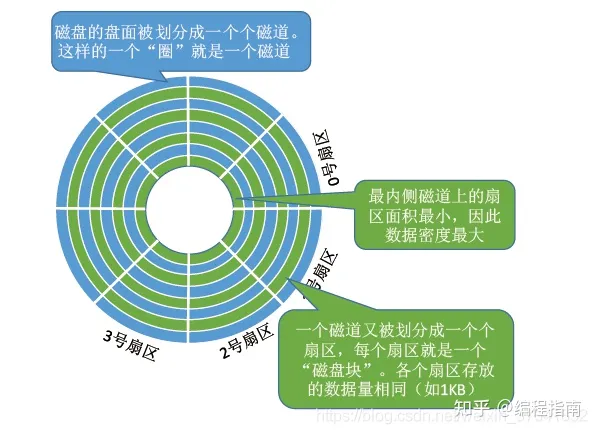

每个盘片被划分为一个个磁道，每个磁道又划分为一个个扇区。如下图：

其中，最内侧磁道上的扇区面积最小，因此数据密度最大。

柱面

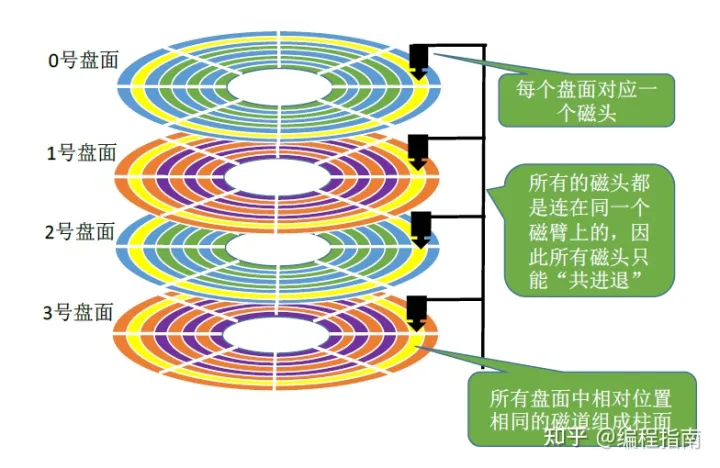

每个盘面对应一个磁头。所有的磁头都是连在同一个磁臂上的，因此所有磁头只能“共进退”。所有盘面中相对位置相同的磁道组成柱面。如下图，

磁盘的物理地址

由上，可用（柱面号，盘面号，扇区号）来定位任意一个“磁盘块”。

在“文件的物理结构”小节中，我们经常提到文件数据存放在外存中的几号块（逻辑地址），这个块号就可以转换成（柱面号，盘面号，扇区号）的地址形式。

可根据该地址读取一个“块”，操作如下：

① 根据“柱面号”移动磁臂，让磁头指向指定柱面；

② 激活指定盘面对应的磁头；

③ 磁盘旋转的过程中，指定的扇区会从磁头下面划过，这样就完成了对指定扇区的读/写。
