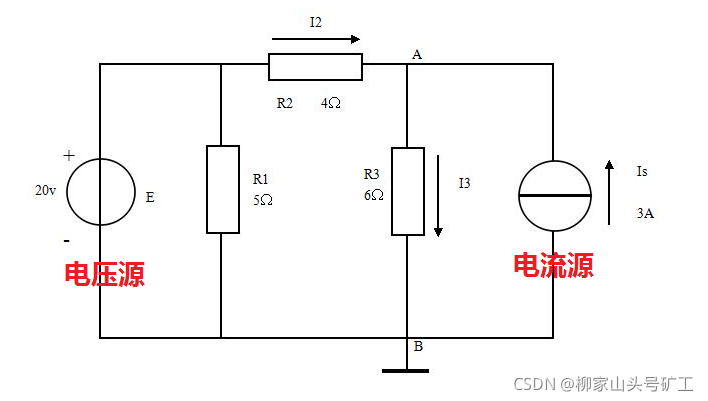

一、理想电压源与理想电流源

理想电压源圆圈中的线与电路重合
理想电流源圆圈中的线与电路垂直

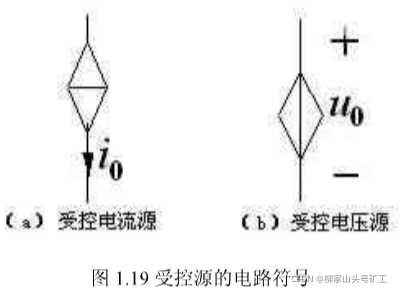

二、受控电压源与受控电流源

理想电压源菱形中的线与电路重合
理想电流源菱形中的线与电路垂直

三、大写符号表示恒定不变，小写符号表示电压或电流是变化的

2b法步骤：
第一步：画出电路拓扑图
n个节点
b条支路
2b个未知数（设每条支路的电流与电压为未知数）

第二步：列出n-1个独立KCL方程

第三步：列出b-n+1个独立KVL方程

第三步：根据条件列出b个独立VCR个方程

第四步：2b个未知数，2b个独立方程，有唯一解
