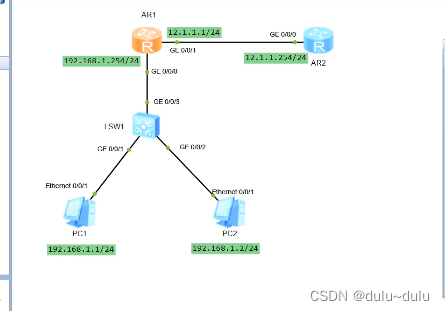

背景：PC1 ping AR2是ping不通的，因为两者不在同一个网段，PC1虽然知道AR2的地址，但是AR2不知道PC1的地址，所以要将PC1转为公网的IP地址

一.静态地址转换

（1）全局模式下配置

将内网主机的私有地址一对一映射到公有地址

nat static global 12.1.1.2 inside 192.168.1.1

公网ping192.168.1.1依然ping不通，因为是全局配置所以还要加

interface GigabotEthernet 0/0/1

nat static enable

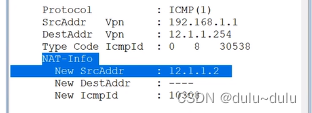

经过nat转换之后

源地址变为 12.1.12

目的地址变为了12.1.1.254

（2）接口模式下配置：不需要nat static enable

nat static global 12.1.1.10 inside 192.168.1.1

源端口就变为了12.1.1.10

目的地址12.1.1.254

删除静态地址

Undo nat static global 12.1.1.2 inside 192.168.1.1（注：删除之前需quit退出来）

二.动态地址转换

使用公有地址池，并以先到先得的原则分配这些地址。当具有私有 IP 地址的主机请求访问 Internet 时，动态 NAT 从地址池中选择一个未被其它主机占用的 IP 地址一对一的转化。当数据会话结束后，路由器会释放掉公有IP地址回到地址池，以提供其他内部私有IP地址的转换。当同一时刻地址池中地址被NAT转换完毕，则其他私有地址不能够被NAT转换。

Nat address-group 1 12.1.1.2 12.1.1.10 #地址池

Acl 2000

Rule 10 permit source 192.168.1.1 0.0.0.255 #（匹配nat转换的源)

Interface g0/0/0

Nat outbound 2000 address -group 1 no-pat

# No-pat:表示不做端口转换，只做常规的地址转换

display current-configuration #查看当前配置

做转换的时候，会将地址池的地址都转换一遍（模拟器的问题），在实际工作中只会转换为一个

删除之前的配置

Interface g0/0/1

Undo nat outbound address group-1 no pat

删除地址池

undo nat address-group 1

三.端口nat（NAPT）

也叫端口nat或pat，从地址池中选择地址进行地址转换时不仅转换ip地址，同时也会对端口号进行转换，从而实现公有地址与私有地址的1：N映射，可以提高公有地址的利用率

Nat address-group 1 12.1.1.2 12.1.1.2

Interface g0/0/1

Nat outbound 2000 address group 1

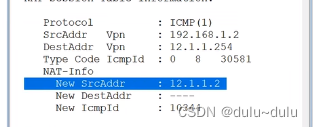

Display nat session all

两个内网地址都能通过一个IP地址 ping 通外网

删除之前配置

Interface g0/0/0

undo Nat outbound 2000 address group 1

四.easy-ip

特殊的napt，easy ip没有地址池的概念，使用设备接口地址作为nat转换的公有地址

Easy IP 方式可以实现自动根据路由器上WAN 接口的公网IP 地址实现与私网IP 地址之间的映射（无需创建公网地址池）。
Easy IP 主要应用于将路由器WAN 接口IP 地址作为要被映射的公网IP 地址的情形，特别适合小型局域网接入Internet 的情况。这里的小型局域网主要指中小型网吧、小型办公室等环境，一般具有以下特点：内部主机较少、出接口通过拨号方式获得临时（或固定）公网IP 地址以供内部主机访问Internet。

运营商不需要配置回程路由，因为是直连网段

Interface g0/0/1

nat outbound 2000

五.Nat server

NAT Server 和静态 NAT 类似：

静态 NAT 是地址的一对一转换，允许外部主机访问内网主机的所有端口，可以双向互访，不安全。

NAT Server 是地址和端口的一对一转换，只能让外部主机访问内网服务器的特定端口，更加的安全，仅支持单向互访，及外网主动访问内网。一般用于提供外网主机访问内网服务器的场景。

NAT server的使用场景：

NAT Server

•指定 [公有地址:端口] 与 [私有地址:端口] 的一对一映射关系，将内网服务器映射到公网，当私有网络中的服务器需要对公网提供服务时使用。
•外网主机主动访问 [公有地址:端口] 实现对内网服务器的访问。
•当希望外部设备访问公司内部服务的时候，就可以使用 NAT Server 技术，可以让外部设备访问设定好的服务，不能访问公司所有服务，只允许访问这些允许访问的服务。
