数据交换方式（电路，报文，虚电路分组交换，数据报分组交换）

目录

电路交换

报文交换

分组交换

 数据报分组交换：单向传送，无连接

 虚电路报文交换：交互式，逻辑连接

复用技术

频分复用FDM：不同的频率，子信道隔离频带防串扰，如CATV，WIFI

时分复用（TDM）：不同的时间，轮流占用，分为同步时分：T1,E1和统计时分：ATM

波分复用：

---

电路交换

电路交换是通信网中最早出现的一种交换方式，在进行数据传输前，两个结点之间必须先建立一条专用（双方独占）的物理通信链路。该线路在整个数据传输期间一直被独占，用户始终占用端到端的固定传输带宽，直到通信结束后才释放。最典型的的电路交换网络：电话网络。电路交换技术分为三个阶段建立连接（呼叫/电路建立）、通信（数据传输）和释放连接（拆除电路）。

优点:独占性、实时性，适合传输大量的数据;

缺点:需建立一条物理连接，利用率低。比如早期的电话系统。

报文交换

报文交换的单位是报文，报文携带有目标地址、源地址等信息。报文交换结点采用的是存储转发的传输方式。

优点:不需要专用通道，线路利用率高，存储转发节点可校验纠错。

缺点:有通信时延。比如物流包裹。

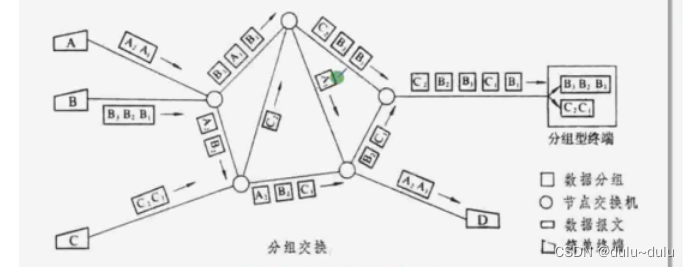

分组交换

同报文交换一样， 分组交换也采用了存储转发方式，但解决了报文交换中大报文传输的问题。分组交换限制了每次传送的数据块大小的上限，把大的数据块划分为合理的小数据块，再加上一些必要的控制信息(如源地址、目的地址和编号信息等)，构成分组(Packet). 网络结点根据控制信息把分组送到下一结点，下一结点接收到分组后，（如果前边有分组未发送，则暂时保存下来并排队等待传输），根据分组控制信息选择它的下一个结点， 直到到达日的结点。
优点:利用率更高、可选路径、数据率转换、支持优先级。

缺点:时延、开销大。比如邮局寄信。分为数据报和虚电路。

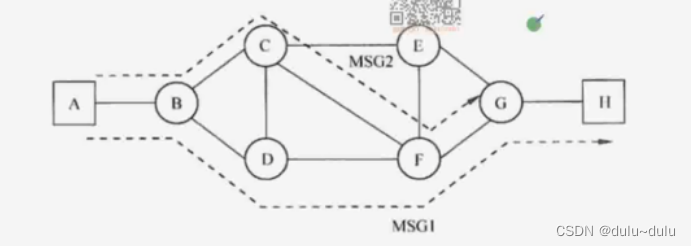

 数据报分组交换：单向传送，无连接（IP）

① 无连接 : 发送前不确定 传输路径 , 每个分组 传输路径 都是独立的 , 不同的分组的传输路径可能不同 ;

② 携带地址 : 每个分组都有目的地址和源地址 ;

③ 转发分组 : 路由器根据 目的地址 , 转发分组

构建 转发表 : 基于 路由协议 / 路由算法 构建 转发表 , 每个路由器都有一个转发表 , 转发表由 目的网络地址 和 链路接口 组成 ;

检索转发表 : 分组到达路由器后 , 检索转发表 , 查找从哪个接口转发出 ;

独立选路 : 每个分组 选择传输路径都是独立的 ;

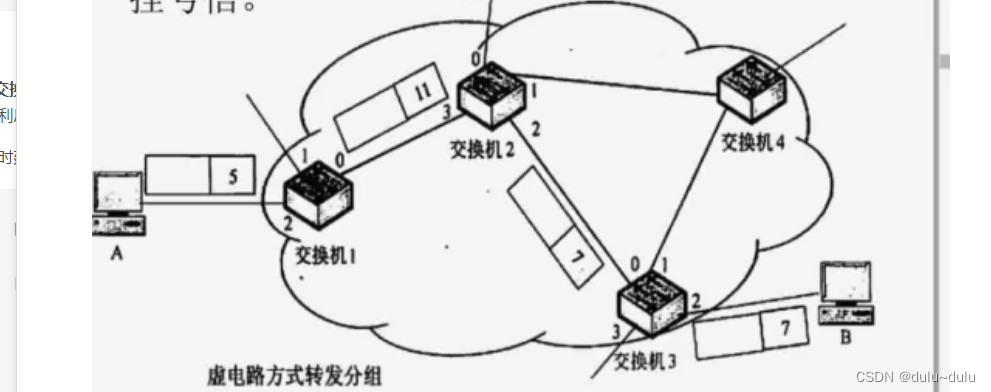

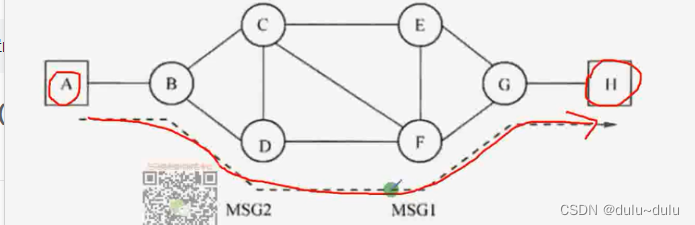

 虚电路报文交换：交互式，逻辑连接（X.25,FR,ATM）

① 结合两者 : 虚电路 结合了 数据报交换方式 和 电路交换方式 两者的优点 ;
② “虚电路” 概念 : 在 源主机 和 目的主机 之间 , 建立一条 逻辑连接 , 路径上的 节点 ( 路由器 ) 都需要维护一张 虚电路表 , 其中记录了虚电路信息 ;

"虚电路" 通信过程 :

① 建立 虚电路 : 每个分组 都有 虚电路号 信息 , 不携带目的地址 ; 源主机向目的主机发出呼叫请求分组 , 目的主机回送呼叫应答分组 , 虚电路 ( 逻辑连接 ) 建立成功 ;

② 数据传输 : 该通信 是 全双工通信 ;

③ 释放 虚电路 : 分组发送完毕后 , 源主机 发送 释放请求分组 , 释放 虚电路 ;

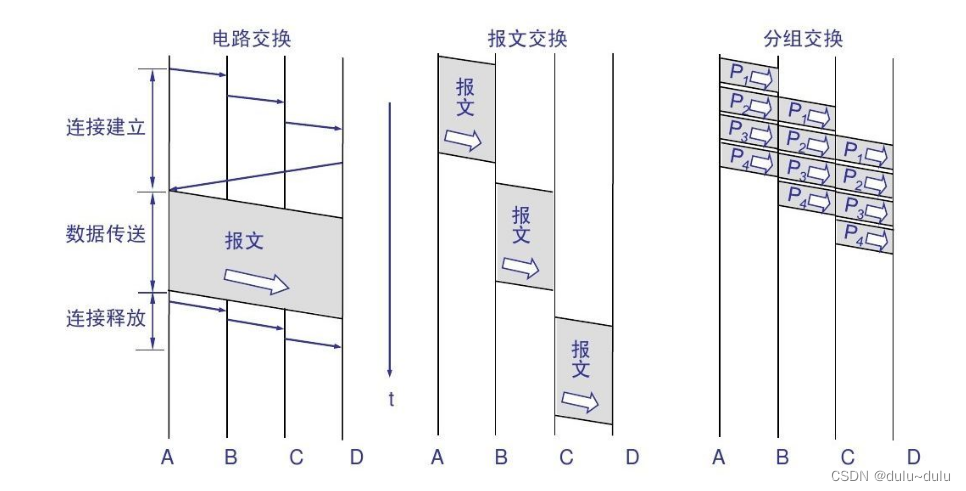

传输方式：



两者对比：

针对虚电路方式进行的分组交换（X.25,FR，ATM）可以看这篇：

http://t.csdnimg.cn/3BCM4

参考：

http://t.csdn.cn/vXTzC

http://t.csdn.cn/yOkJm

复用技术

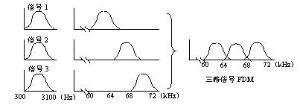

频分复用FDM：不同的频率，子信道隔离频带防串扰，如CATV，WIFI

传统的频分复用

传统的频分复用典型的应用莫过于广电HFC网络电视信号的传输了，不管是模拟电视信号还是数字电视信号都是如此，因为对于数字电视信号而言，尽管在每一个频道(8MHz)以内是时分复用传输的，但各个频道之间仍然是以频分复用的方式传输的。

正交频分复用

OFDM(Orthogonal Frequency Division Multiplexing)实际是一种多载波数字调制技术。OFDM全部载波频率有相等的频率间隔，它们是一个基本振荡频率的整数倍，正交指各个载波的信号频谱是正交的。

OFDM系统比FDM系统要求的带宽要小得多。由于OFDM使用无干扰正交载波技术，单个载波间无需保护频带，这样使得可用频谱的使用效率更高。另外，OFDM技术可动态分配在子信道中的数据，为获得最大的数据吞吐量，多载波调制器可以智能地分配更多的数据到噪声小的子信道上。目前OFDM技术已被广泛应用于广播式的音频和视频领域以及民用通信系统中，主要的应用包括：非对称的数字用户环线(ADSL)、数字视频广播(DVB)、高清晰度电视(HDTV)、无线局域网(WLAN)和第4代(4G)移动通信系统等。

时分复用（TDM）：不同的时间，轮流占用，分为同步时分：T1,E1和统计时分：ATM

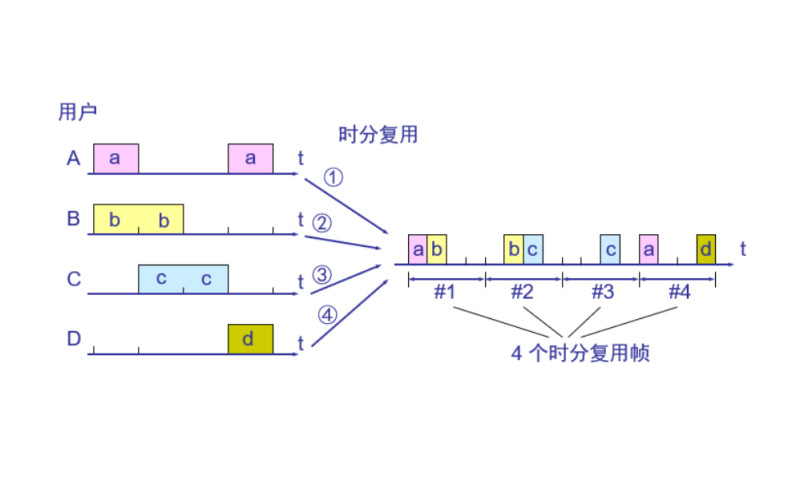

同步时分复用：

同步时分复用（STDM，SynchronousTime-DivisionMultiplexing）这种技术按照信号的路数划分时间片，每一路信号具有相同大小的时间片。时间片轮流分配给每路信号，该路信号在时间片使用完毕以后要停止通信，并把物理信道让给下一路信号使用。当其他各路信号把分配到的时间片都使用完以后，该路信号再次取得时间片进行数据传输。

优点：控制简单，实现起来容易。

缺点：如果某路信号没有足够多的数据，不能有效地使用它的时间片，则造成资源的浪费；而有大量数据要发送的信道又由于没有足够多的时间片可利用，所以要拖很长一段的时间，降低了设备的利用效率。

补充：E1和T1，可以看我的另一篇讲解：

http://t.csdn.cn/dfPqX

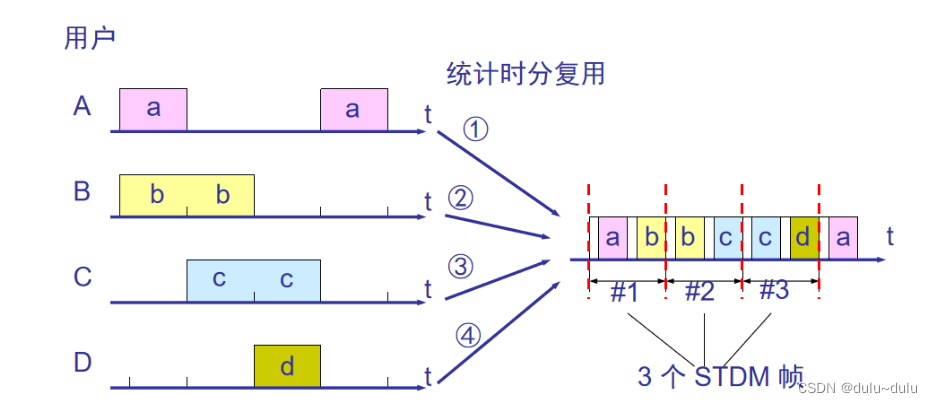

统计时分复用：

统计时分复用（Statistical Time Division Multiplexing）是一种根据用户实际需要动态分配线路资源的时分复用方法。只有当用户有数据要传输时才给他分配线路资源，当用户暂停发送数据时，不给他分配线路资源，线路的传输能力可以被其他用户使用。采用统计时分复用时，每个用户的数据传输速率可以高于平均速率，最高可达到线路总的传输能力。

ATM
异步传输模式(Asynchronous Transfer Mode，ATM)是一项数据传输技术，是实现 B-ISDN业务的核心技术之一。ATM 是以信元为基础的一种分组交换和复用技术，是一种为了多种业务设计的通用的面向连接的传输模式。ATM 的传送单元是固定长度为 53byte 的CELL(信元)，其中5B 为信元头，用来承载该信元的控制信息:48B 为信元体，用来承载用户要分发的信息。信头部分包含了选择路由用的 VPI(虚通道标识符)/VCI(虚通路标识符)信息，因而它具有分组交换的特点。

ATM用户业务分为4类，即CBR、VBR、ABR和UBR
•固定比特率(Constant Bit Rate,CBR):采用固定比特率业务适合于交互式语音和视频流

•可变比特率(Variable Bit Rate，VBR):可变比特率业务适合交互式压缩视频信号。

•有效比特率(Available Bit Rate，ABR):采用有效比特率业务用于突发通信。

•不定比特率(Unspecified Bit Rate，UBR):采用不定比特率业务可用于传送IP分组，包括文件传输、电子邮件业务潜在的应用领域

波分复用：

波分复用：波分复用(Wavelength Division Multiplexing)，简称WDM。是将两种或多种不同波长的光载波信号（携带各种信息）在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术，在接收端，经解复用器(亦称分波器或称去复用器，Demultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。这种在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用。[1]
