目 录
1.概述
2. 建设目标及需求
2.1建设总目标
本节略,若有兴趣, 可以参考前面的文章:《项目解决方案:视频监控接入和录像系统设计方案(上)》;
云平台采用的是AS-V1000视频监控(云)平台。
2.2 需求描述
本节略,若有兴趣, 可以参考前面的文章:《项目解决方案:视频监控接入和录像系统设计方案(上)》;
云平台采用的是AS-V1000视频监控(云)平台。
2.3 需求分析
本节略,若有兴趣, 可以参考前面的文章:《项目解决方案:视频监控接入和录像系统设计方案(上)》;
云平台采用的是AS-V1000视频监控(云)平台。
3.设计依据与设计原则
3.1设计依据
本节略,若有兴趣,可以参考前面的文章:《项目解决方案:视频监控接入和录像系统设计方案(上)》;
云平台采用的是AS-V1000视频监控(云)平台。
3.2 设计原则
本节略,若有兴趣,可以参考前面的文章:《项目解决方案:视频监控接入和录像系统设计方案(上)》;
云平台采用的是AS-V1000视频监控(云)平台。
4.建设方案设计
4.1系统方案设计
本节略,若有兴趣,可以参考前面的文章:《项目解决方案:视频监控接入和录像系统设计方案(上)》;
云平台采用的是AS-V1000视频监控(云)平台。
4.2组网说明
本节略,若有兴趣,可以参考前面的文章:《项目解决方案:视频监控接入和录像系统设计方案(上)》;
云平台采用的是AS-V1000视频监控(云)平台。
5.产品介绍
5.1视频监控综合资源管理平台介绍
威迪斯特视频监控综合资源管理平台是一套集成了用户设备权限管理、视音频监控、大容量存储、报警联动、电子地图的系统平台软件。它结合了现代视频技术、网络通讯技术、计算机控制技术、流媒体传输技术的综合解决方案,为用户提供了强大的、灵活的组网和应用能力。
系统平台能够实现接入不同品牌的视频监控平台、视频相关设备、外围设备等等;支持国际和国内的一些标准对接协议,包括sdk协议、GB/T28181协议、ehome协议等等。可以通过各种协议,接入IPC、DVR、DVS、NVR等设备,以及一些大型的视频监控平台,包括海康威视、浙江大华、苏州科达、杭州宇视等主流品牌的监控平台,对于有些特有品牌的平台, 也能够通过SDK接口、私有协议等方式接入进入本系统平台;反过来,本平台也提供开放接口,能够接入到其他标准或者非标准的平台。
平台实现了丰富的功能,包含:实时多媒体数据转发和管理、移动流媒体转发管理、不间断录像、录像文件检索和回放、录像下载、设备状态管理、系统报警管理、视频转码、视频点播等等;整个平台具备稳定可靠、使用安全、兼容性强、接口开放、服务可堆叠、服务可多级级联、系统可平滑扩容等特点。
5.2视频录像服务器和存储
5.2.1概述
视频录像服务器主要包括视频的录制和回放,主要包括如下功能:
- (1)设备存储预案管理
- (2)会话请求
- (3)定时录像
- (4)创建录像文件索引
- (5)删除录像文件索引
- (6)录像文件点播
- (7)录像文件点播控制,包括播放、暂停、快放、慢放、单帧向前、单帧向后、快退播放等功能
- (8)切片功能
- (9)录像文件下载
5.2.2存储设计
(1)存储空间的计算方法如下:
录像容量(MB)=前端监控点数×录像天数×24×60×60×录像码率(Mbps)/8
例如: 1路2M码流实时存储1天:
2M×3600秒×24小时/8bit=21600M=21.6G
(2)本项目存储容量计算:
XX项目中心存储所需存储容量如下:
计算公式:录像容量(MB)=前端监控点数×录像天数×24×60×60×录像码率(Mbps)/8
每路1080P的码率为2M bit/s | ||||
项目 | 每天24小时存储容量(G) | 天数 | 路数 | 所需的容量(T) |
1 | 21.6 | 30 | 400 | 260 |
6.功能介绍
6.1视频浏览及控制
图像浏览是监控系统最基本的功能。通过客户端软件或电视墙可对监控现场图像进行实时浏览,同时可对前端摄像机进行PTZ控制,实现镜头的左右、上下转动,视野的拉近拉远等。

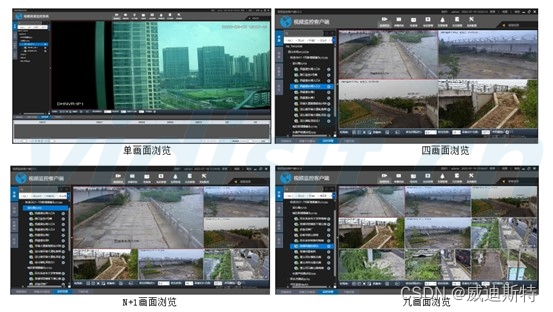

客户端软件支持4/9/16/25/36等等分屏浏览方式,同时支持N+1方式浏览;系统支持轮询解码输出显示,可自动轮流显示前端监控现场图像。
系统支持对前端监控图像进行字幕设置和时间显示,方便监控中心了解监控现场。
系统提供图像抓拍功能,监控中心可随时根据需要抓拍监控图像。
6.2录像存储、数据备份
本次系统方案设计可实现对监控现场图像、声音、数据等进行实时存储。数据保存在监控中心,同时在监控前端进行存储备份,保证在传输线路发生故障时也能提供数据存储。
录像存储支持手动、定时、告警等多种控制方式,可实现按时间段进行录像、告警触发录像。录像数据以文件形式存储在磁盘上,可方便的调看、导出,刻录成盘,提供数据备份。
录像文件数据库详细记录设备、通道、时间、报警信息等,方便准确查询。
录像文件的检索可支持秒级检索,可按名称、录像方式、时间段等进行检索;录像文件的回放支持本地回放和远程点播,可方便的查看历史资料,可对回放的录像进行快进、拖拉的控制,方便观看。
系统具备完善的日志功能,可对所有的操作、控制、报警等信息进行保存,日志文件支持导出。
6.3录像回放
该模块功能主要是对所存储的录像文件进行回放,用户可根据不同资源手动设置录像检索时间,支持一路或多路视频同时回放,录像回放主界面如下图所示。

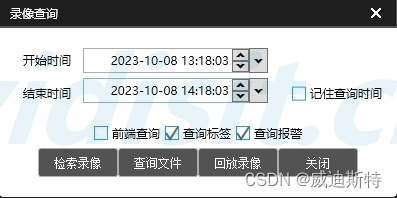

6.3.1录像查询
可选择设备资源,手动设置需要查询录像的开始时间、结束时间,实现录像检索、录像回放等功能,窗口下方的录像查询界面显示检索的录像,如果查询的时间段内没有录像信息,则会提示相应信息。系统支持查询前端ipc录像,也支持查询平台录像文件。
6.3.2录像回放

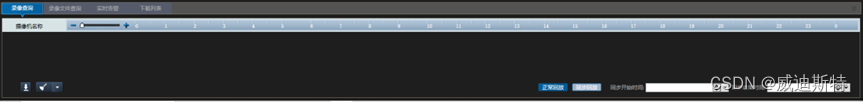

查询到录像后蓝色部分为有录像文件的时间段,鼠标按住拖动,可以对录像选择时间段进行播放,如下图所示:
6.3.3录像下载
窗口下方的录像文件查询界面显示查询的文件,可以对录像文件进行下载、播放操作。如下图所示:
6.3.4录像即存即放
客户端支持大屏存储回放,大屏存储是即存即放。除了可实现正常的录像回放外,还可以实现同步回放功能,即所有选择的摄像机将播放选择同一时间段的录像。
6.3.5其他
录像回放窗口工具栏有单张抓拍、连续抓拍、录像下载、打开声音、上墙、录像切片、
点播控制、单帧播放、添加标签等。
6.4电子地图功能
本次设计的视频管理平台支持电子地图的应用,电子地图支持静态图片或MAP INFO格式的矢量图,可把全部监控点位模拟整合到监控系统里,可以在地图上标示监控点,方便及时准确定位。当有告警发生时,系统可自动显示告警位置,当在地图上点选监控点时,可查看现场监控图像。具体地图需要根据实际环境和需求定制。
系统可通过双击电子地图上的监控点,弹出视频浏览的对话框,直接浏览察看该监控点图像,支持进行该前端的PTZ操作、预设位操作、视频源选择、以及前端摄像头支持的特殊控制指令的发送。
具体功能如下:
- 能够方便地在地图上定义监控点;支持放大缩小地图;
- 报警时,能够在地图相关位置显示报警,并且能够通过点击报警图标调看现场图像并进行PTZ控制;
- 可载入电子地图文件,载入时的显示比例可设置
- 支持电子地图图层树,支持任意图层之间的跳转;告警时,电子地图可自动切换到报警点对应的图层;
- 电子地图支持缩略图显示,图元自定义;
- 可在电子地图中添加、删除和移动图元
- 支持图元名称、属性及对应前端编码设备的配置
6.5数据信息管理
本次系统具备前端自定义功能,可对前端进行名称、ID等进行统一编码,统一管理;系统具备完善的日志功能,能够实时记录所有登陆、操作、交换、告警等信息。可提供完善的数据信息管理功能。
6.6用户权限管理
本次系统具备强大的用户管理功能,支持三级用户管理和多级权限管理。能够设立管理员、操作员、浏览用户三级用户,可以为不同的用户分配不同的管理权限,如:图像浏览、云镜控制、录像与放像、电视墙操作等等。
系统支持B/S或C/S管理架构,使用PC通过网络连接到监控平台,通过用户名/密码认证后即可获得相应的管理操作权限,尽心系统管理。
6.7系统管理功能介绍
6.7.1 用户管理

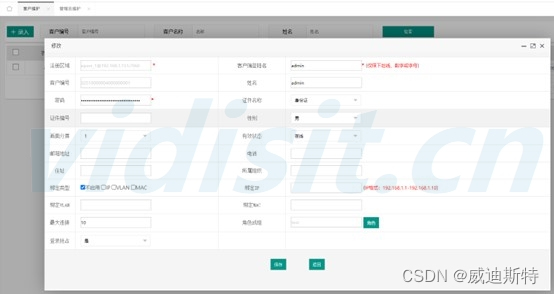

提供用户及用户组的添加、删除以及用户信息的修改
支持后台管理员、客户端操作员两种用户
6.7.2 认证管理

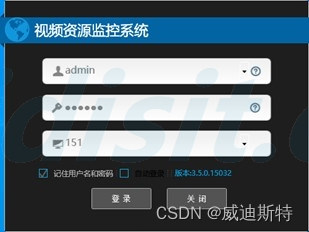

实现用户登录信息的认证
登录用户的授权
6.7.3 权限管理

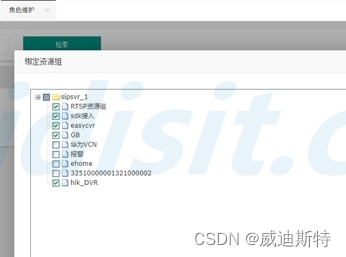

采用用户分级管理机制实现用户权限的授予和取消
可针对不同用户分配不同的系统操作和设备管理权限

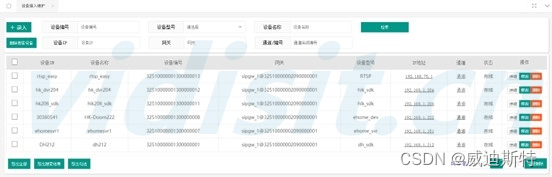

6.7.4 设备管理
提供设备的添加、删除以及设备信息的修改
可根据设备的名称、类型等参数进行设备搜索
支持设备权限的设置和修改
6.7.5 网络管理
提供系统配置管理和系统性能管理
提供告警管理、安全管理和日志管理
7.系统特色
本次监控系统的建设,采用了全网络、全数字化设备进行系统的建设,整个系统的具备以下优势:
7.1数字、高清、网络化、智能化系统
本次系统在设计过程中所采用的监控业务管理平台、解码器、网络摄像机均采用数字化、网络化、智能化设备,满足监控系统的数字部署要求。
7.2嵌入式设计、运行可靠
在整个监控体系中,对于系统的稳定性、可靠性要求非常高,系统需要7X24小时,365天的不间断运行,以保证在出现突发事件后第一时间响应和查证。
系统中的所有设备均采用全嵌入式硬件设备,避免了软件和服务器方式带来的系统的不稳定因素,极大的提高了系统的稳定、可靠运行。
7.3安全性
针对一些出现突发事件后的事件取证是监控系统最主要的应用功能,一些突发事件发生后,出现了很多监控图像丢失、人为破坏等事件,因此系统的安全性要求要求极为严格,要求系统具备完善的认证、加密机制,保证系统的数据安全。
系统支持多级认证和码流加密管理机制,可根据不同的管理人员设置不同的管理权限,不同权限的人员只可浏览或管理自己权限许可的内容。监控的数据在传输过程中对码流实现了128位的硬件加密,完全保证系统数据的安全性。
7.4可扩展性
整个监控系统的建设中所采用的监控业务管理平台,可根据不同的监控点位建设数量进行扩容。
同时设备支持高清监控的图像接入,在后期需要将现有的监控系统进行高清改造时,只需要采购高清摄像机即可完成部署。
7.5资源利旧,避免重复建设
新建监控系统通过配置接入网关可以接入原有的DVR、矩阵、数字等第三方的监控系统,实现了对原有监控系统的无缝融合,实现资源利旧,避免重复建设。
在新建监控系统的客户端可以实现对新建或已有监控系统的视频资源进行统一调用、浏览、控制等操作。
7.6节约建设成本
整个监控系统的建设采用了集中式的方式进行部署,实现了全网络化、数字系统的构建。系统中主要的监控图像解码输出和存储主要在监控前端实现,直接在监控中心集中存储,保证了数据的安全。
