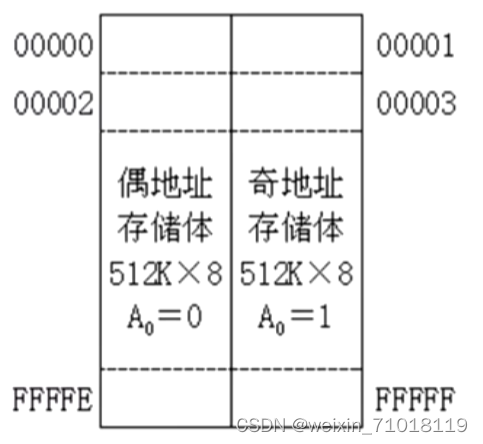

• 存储器中的结构

• 分成这样的原因：

  • 主要是 8086 存储器 支持对 16 位数据线 进行传输
  • 但 也支持对 8 位数据进行 传输 ，所以将 存储体进行 分割

• 512 K * 8 就是 总单元数乘以 位数 获得存储体 的总单元数

• 偶地址 数据 是用 低八位 数据线进行传输

• 奇地址 数据 是用 高八位数据线进行传输

• 取数据的四种形式
• 重要：

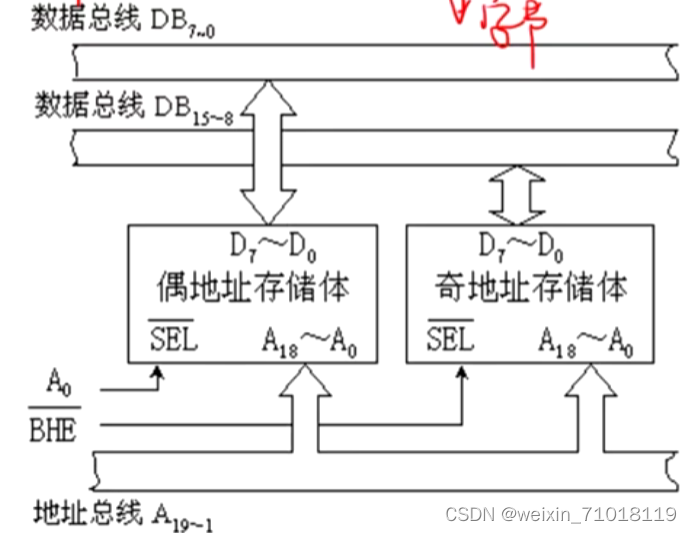

• |BHE 高八位数据总线有效
• A0 用于决定要奇地址中的数据，还是偶地址中的数据，因为 A0 为地址信息的最后一位 ，当为 1 时 奇地址有效，当为 0 时 偶地址有效
• 咋读取数据是 都是一次 读出 一个字的 数据，并且 都是从偶地址开始读出， 在进行屏蔽掉 不要的数据，得到想要的数据

1. 从奇地址中的存储空间中读取一个字节

• 奇地址 由 高八位进行传送
• 并且奇地址有效所以 |BHE 和 A0 的状态为 ：0 1

2. 从偶地址中读取一个字节

• 偶地址 由 低八位传送
• 并且偶地址有效所以 |BHE 和 A0 的状态为 ：1 0

3. 从偶地址中读取一个字

• 偶地址 由 低八位 传输
• 并且 需要的是一个字，所以 高八位 和 低八位 都有效所以 |BHE 和 A0 的状态为 ：0 0

4. 从奇地址读取一个字

• 因为规定一次性从存储器中读出一个 字 所以，都是从 偶地址开始读入，所以要从奇地址 中 读出一个 字
• 所以要分为两次总线周期 进行读取，
• 第一次，读取的是奇地址中的 一个 字节数据 ，
• 奇地址 是由高八位进行传输，所以 |BHE 和 A0 状态为：0 1
• 第二次，读取的是偶地址中的一个字节的 数据
• 偶地址 由低八位 进行传输，所以 | BHE 和 A0 状态为：1 0

总结： 简便记忆方法 |BHE 和 A0 分别代表 高八位 和 低八位 ，谁为 0 谁有效
