SRAM 6264 芯片

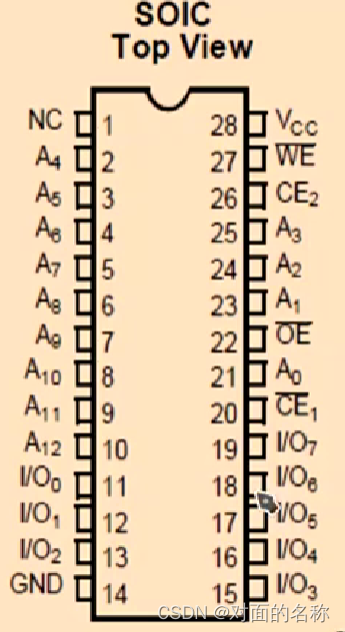

芯片结构图

  • 在这里插入图片描述

  • 地址译码是 A0 ~ A12 共 13 根地址译码电路

  • 芯片有 I/O0 ~ I/O7 共 八 位数据线

  • 芯片容量：8 K * 8 位的

  • WE| 写入允许信号，低电平有效

  • OE| 读出允许信号，低电平有效

  • CE1| 片选信号 低电平有效

  • CE2 片选信号 高电平有效

  • 只有 CE1| 和 CE2 分别位 低电平 和 高电平 是芯片才会被选中
