基于STM32F1的基本定时器的原理

一,基本定时器原理

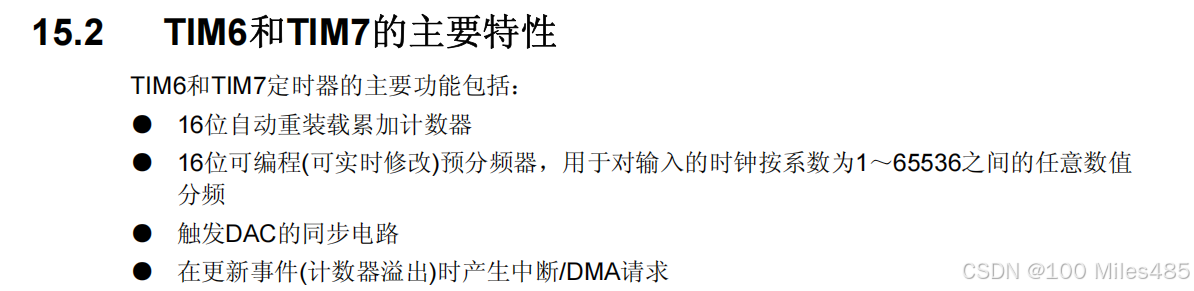

1,进入数据手册,了解基本定时器的主要特征

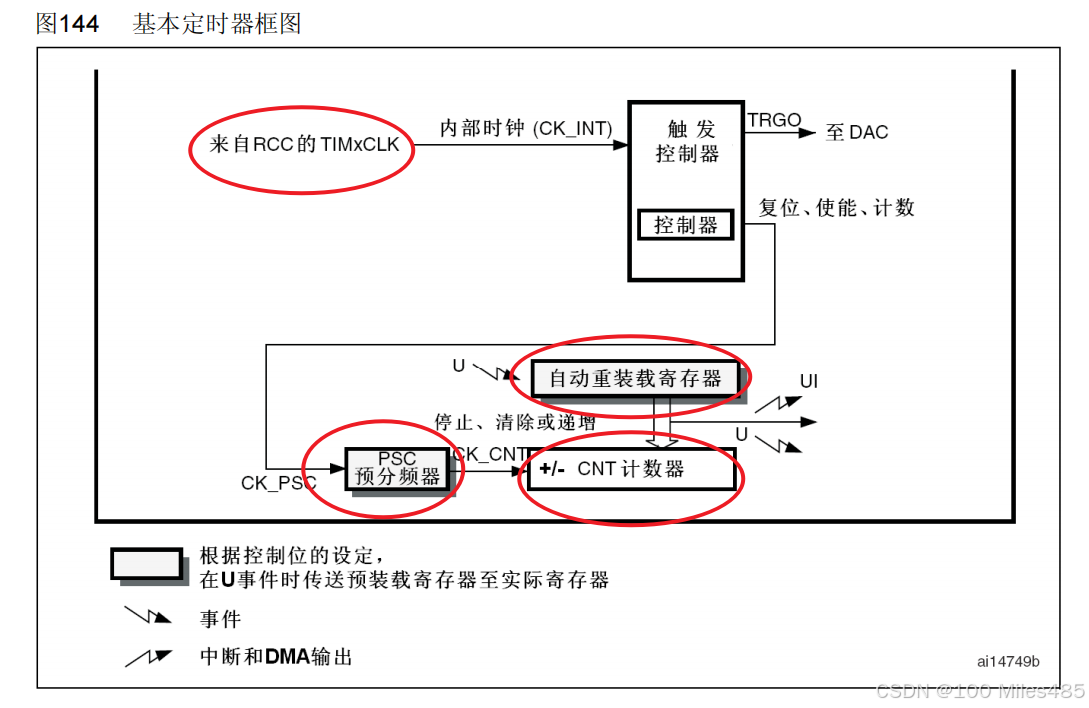

2,看懂理解基本定时器框图

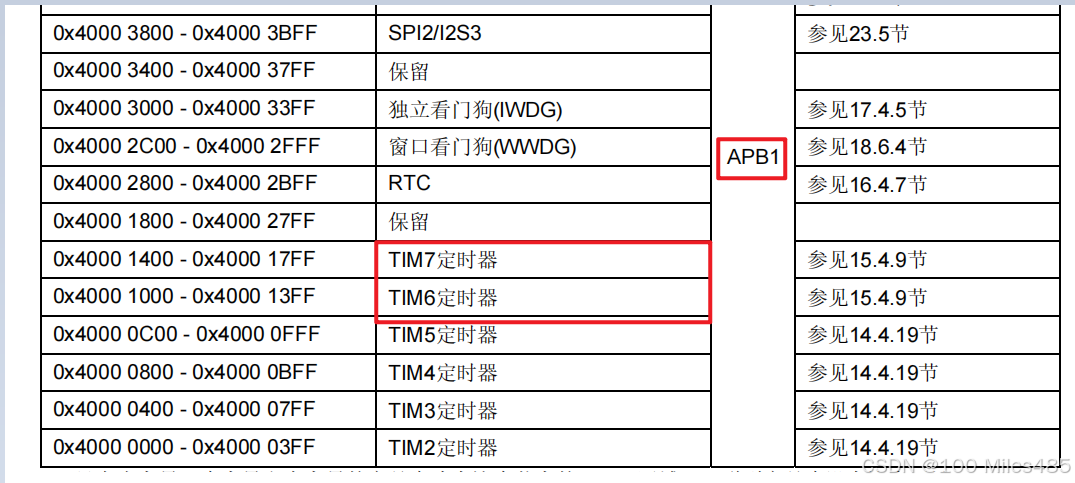

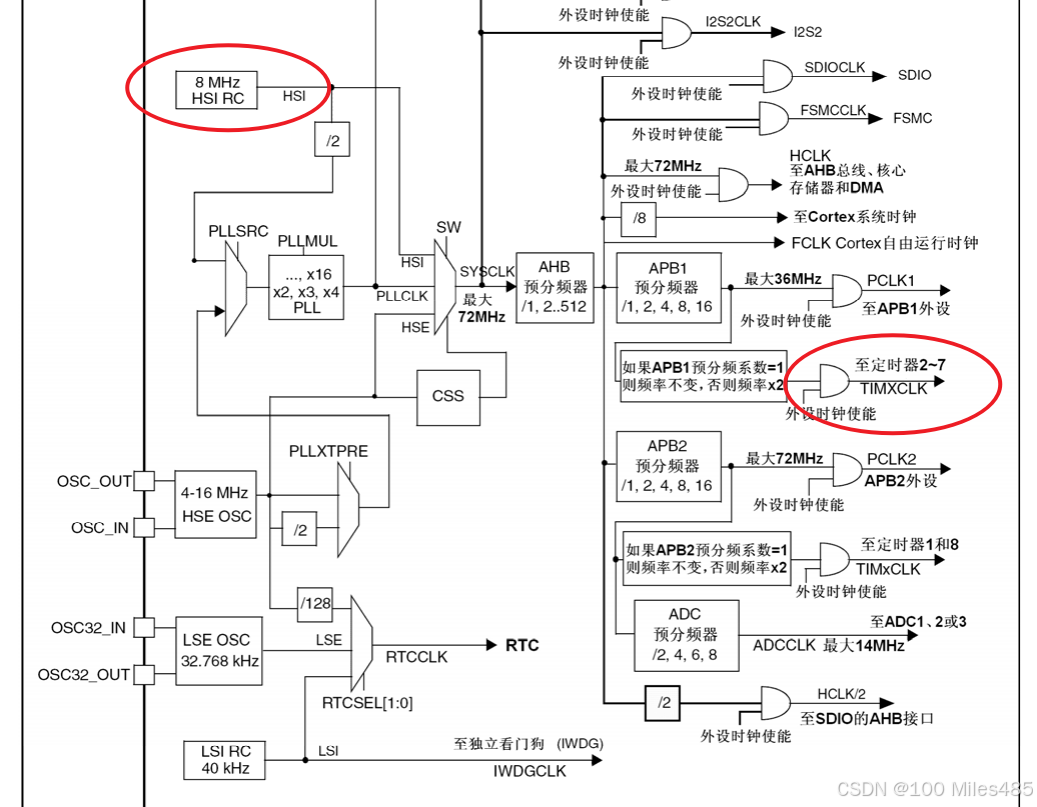

3,查阅2.3章中的存储器映像以及时钟树就可以知道定时器是挂载在哪个总线下,从而知道对应是时钟频率

4,由上图查阅可知,APB1的分频系数是 2, APB2 的分频系数是 1,所以APB1总线下的基本定时器6和7的时钟频率是 36 * 2 = 72MHz

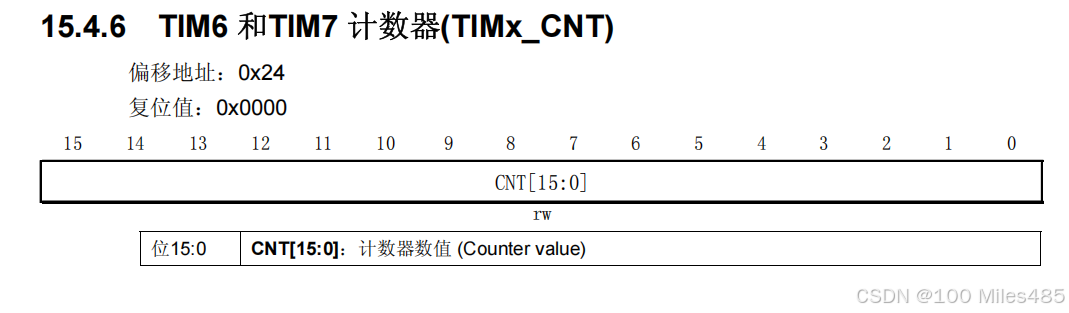

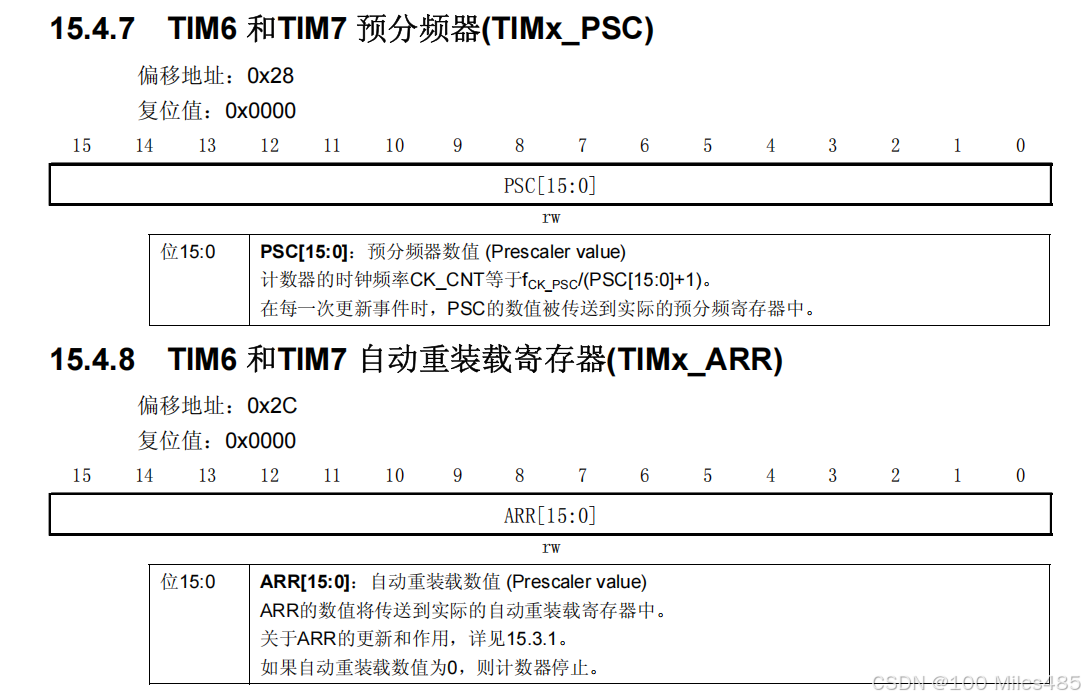

5,搞定了时钟频率是多少后,剩下就是配置好预分频值、自动重载寄存器的值、清空当前计数器的值即可,接下来就了解这三个寄存器

二,尝试代码实现?

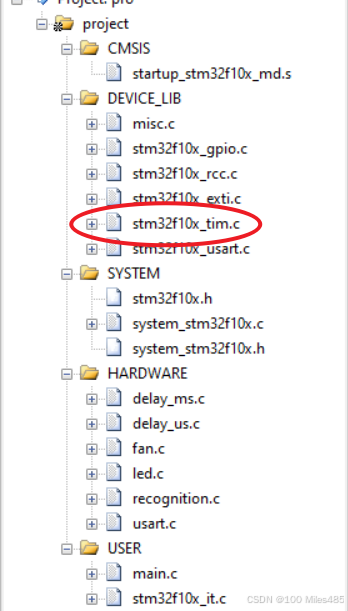

1,包含对应的外设源文件

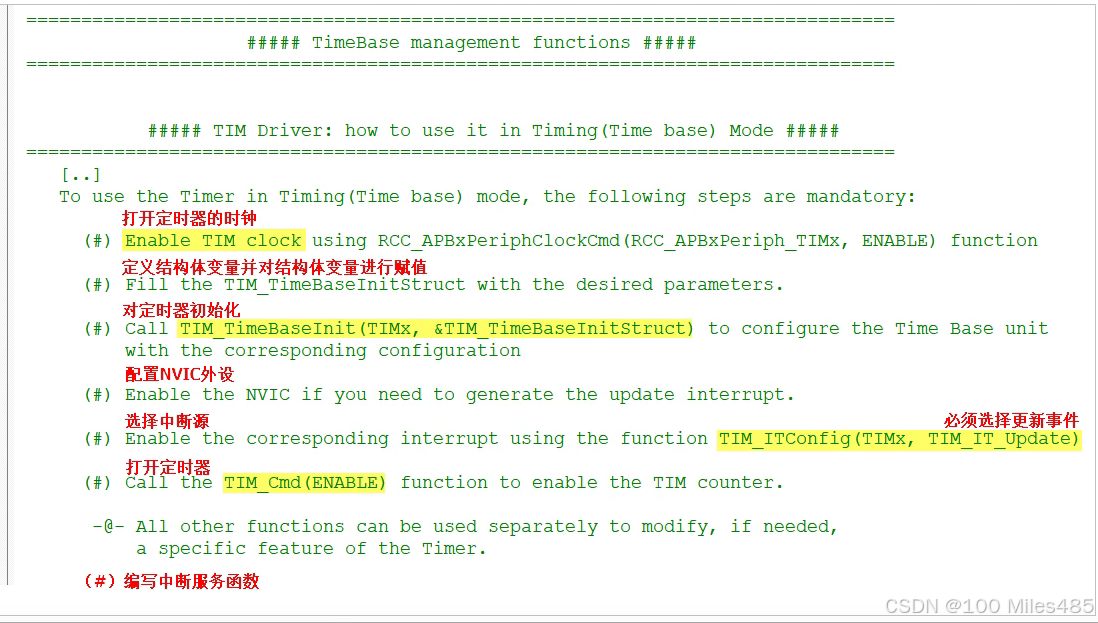

2,外设源文件中貌似找不到对应的步骤注释,可以参考STM32F407的,步骤也大致相同

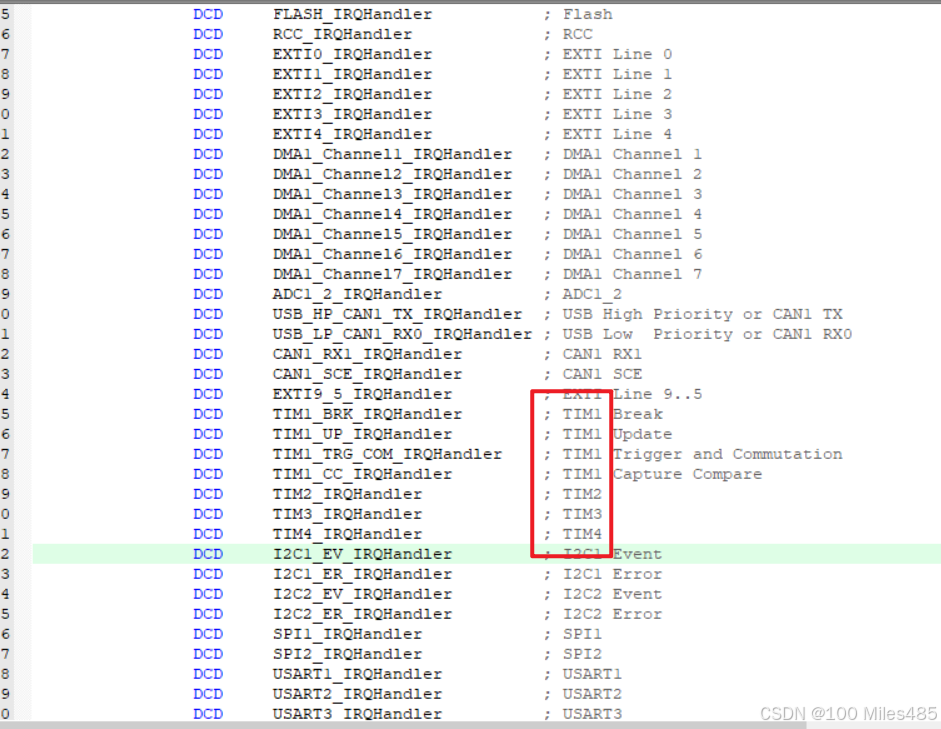

3,写到一半在启动文件中找不到对应的TIM6,说明STM32F103C8T6是没有基本定时器的,只有TIM1 ~ TIM4 ,即只有通用定时器和高级定时器,后面再补充
