cadence针对SMIC18库中没有SCS文件导致无法常规添加model library问题的解决方法

最新推荐文章于 2025-02-28 15:25:26 发布
最新推荐文章于 2025-02-28 15:25:26 发布
阅读量1.5k 收藏 19
点赞数 12
文章标签： python
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_73850879/article/details/141528115
版权

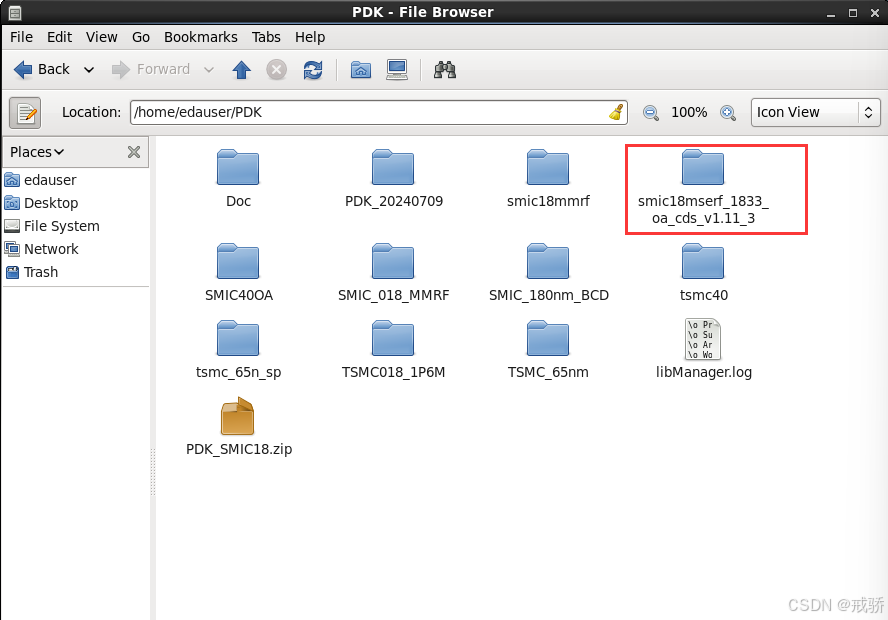

第一步：找到下载的库

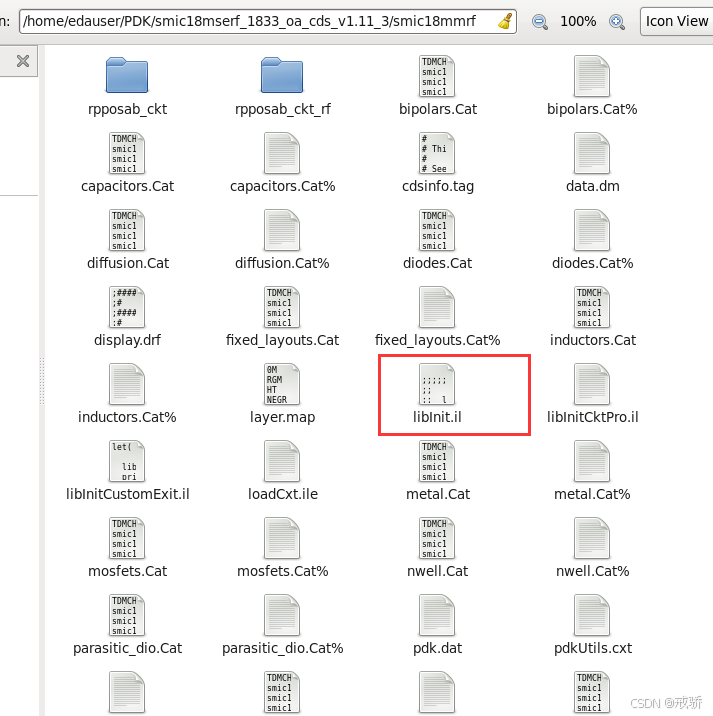

第二步：在库中找到smic18mmrf这个文件夹（注意是小写）

第三步：找到第二步文件夹中的libInit.il文件

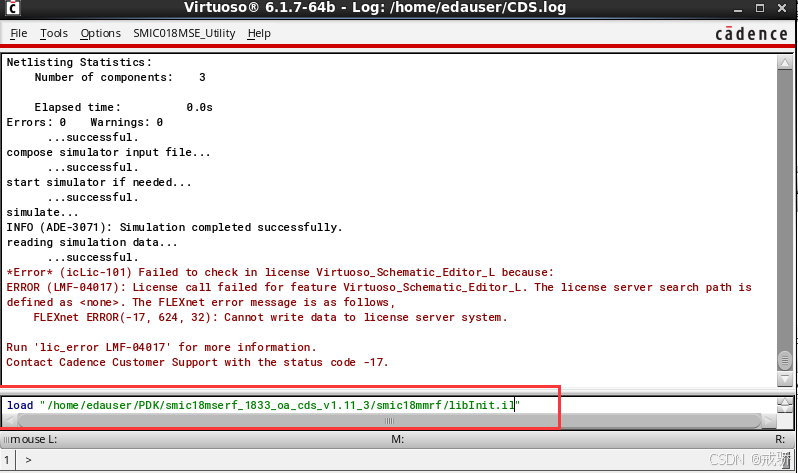

第四部：复制这个文件的路径到CIW窗口，输入load “文件路径”，如下

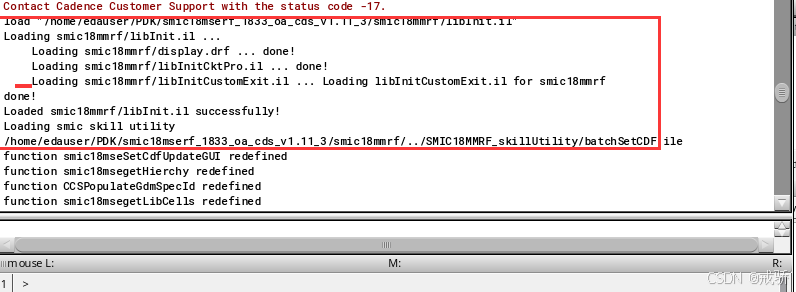

第五步：点击回车load看到正确·load

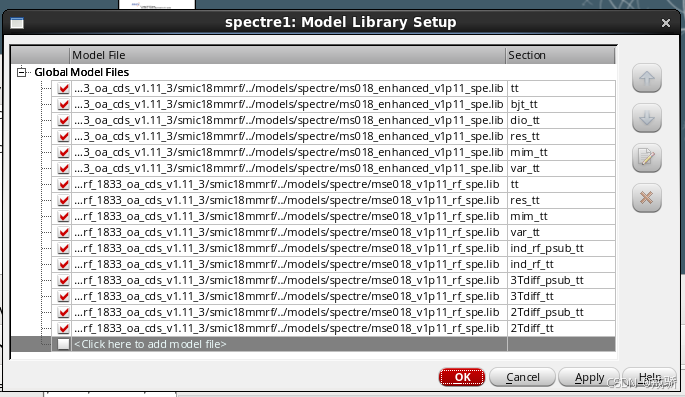

之后再进行仿真就会自动添加库了，如下
