在cadence中导入库和仿真状态的方法
一、在cadence中导入库
1、打开cadence的启动界面，如图
在这里插入图片描述

2、右键空白处，添加library
在这里插入图片描述

3、找到自己的库文件路径即可
在这里插入图片描述

二、在cadence中导入仿真状态
1.打开ADE L界面
在这里插入图片描述

2.选择好自己需要的状态，注意要取消勾选下面的model setup
在这里插入图片描述

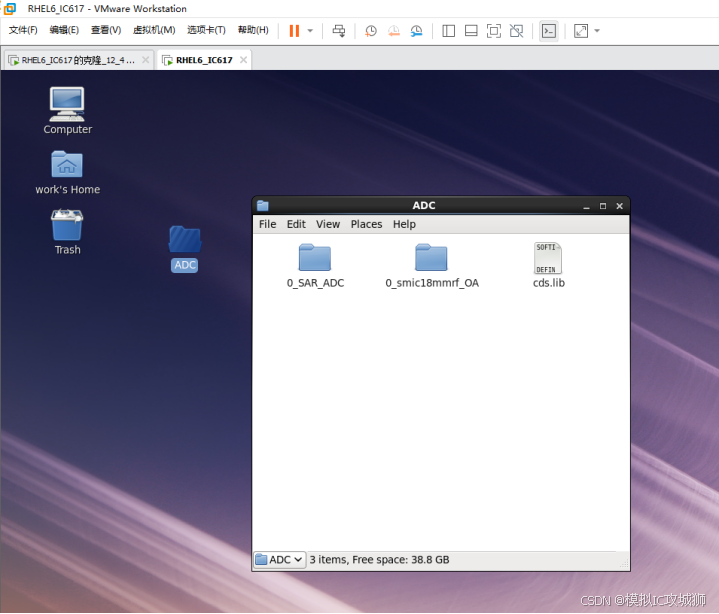

傻瓜法——跟着操作，注意文件命名
在这里插入图片描述
在这里插入图片描述

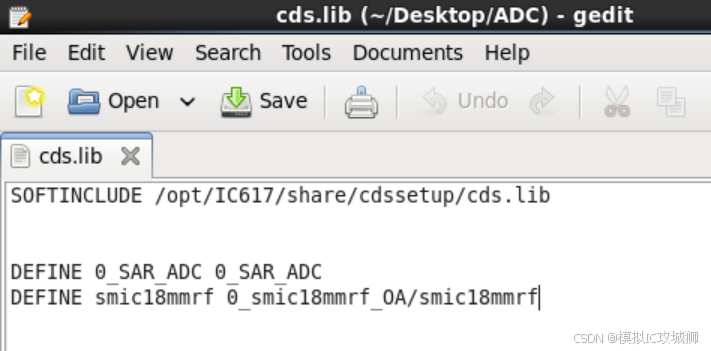

SOFTINCLUDE /opt/IC617/share/cdssetup/cds.lib

DEFINE 0_SAR_ADC 0_SAR_ADC
DEFINE smic18mmrf 0_smic18mmrf_OA/smic18mmrf

在这里插入图片描述

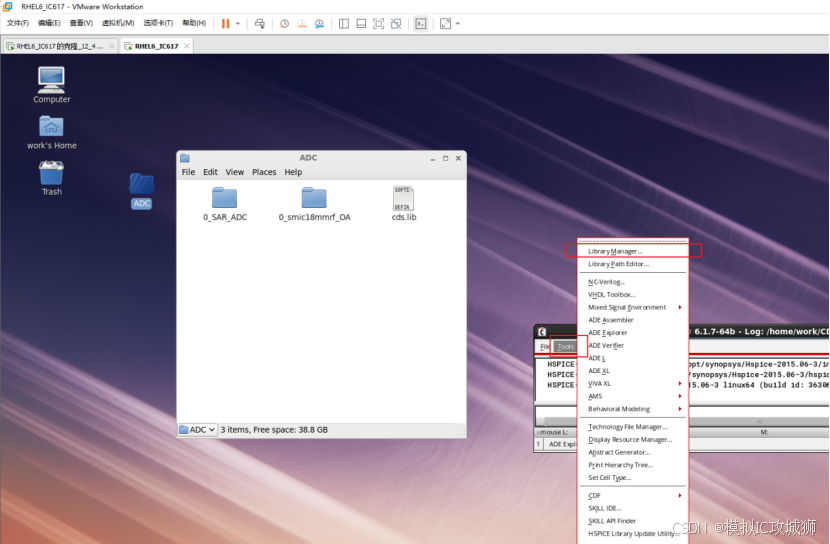

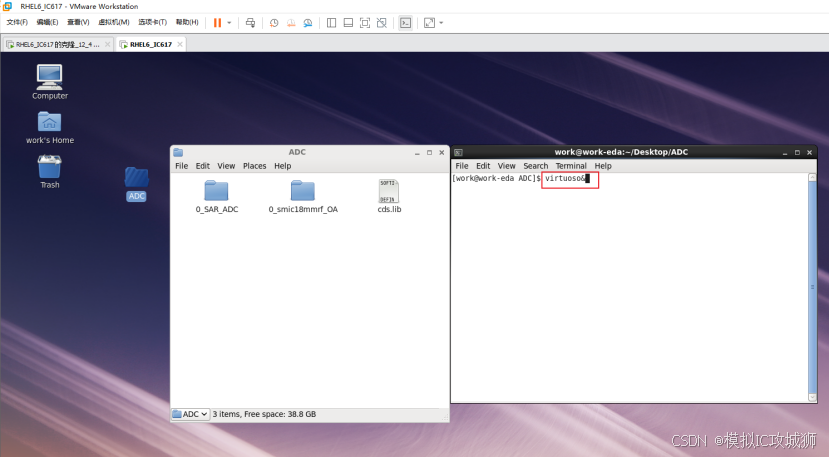

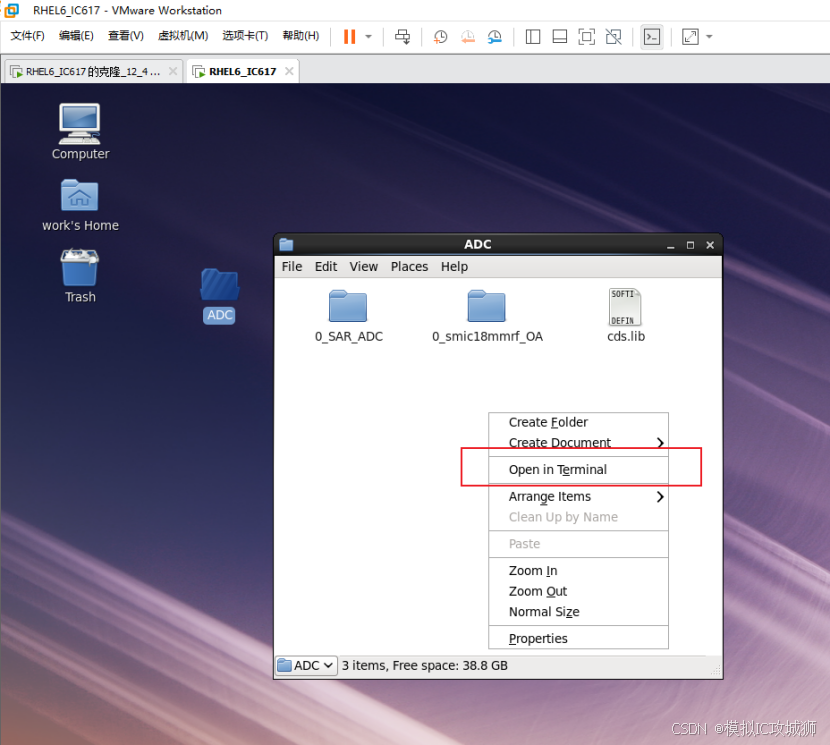

打开cadence(virtuoso&)

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

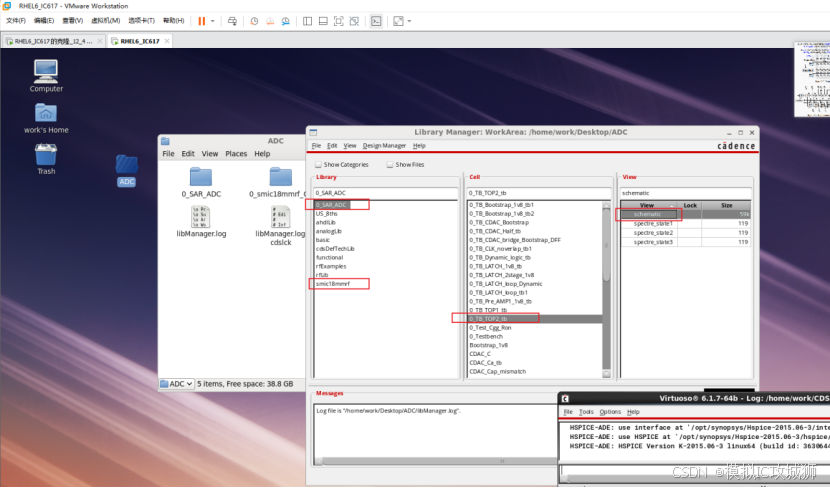

现在可以愉快玩耍了，祝一切顺利！！！
在这里插入图片描述
