共享汽车系统状态图详解:从UML设计到PlantUML实现

一、状态图概述

       状态图是UML中用于描述对象在系统中的各种状态以及它们之间的转换的图形化工具。它非常适合用来表示具有复杂生命周期的对象,如共享汽车系统中的车辆。通过状态图,我们可以清晰地理解车辆从初始化到维护完成的整个生命周期。

       在共享汽车系统中,车辆的状态转换包括:初始化状态、待租状态、已租、归还、维修等状态。每个状态代表了车辆在系统中的一个特定阶段,而状态之间的转换则代表了车辆生命周期中的关键事件。

二、状态图绘画分析

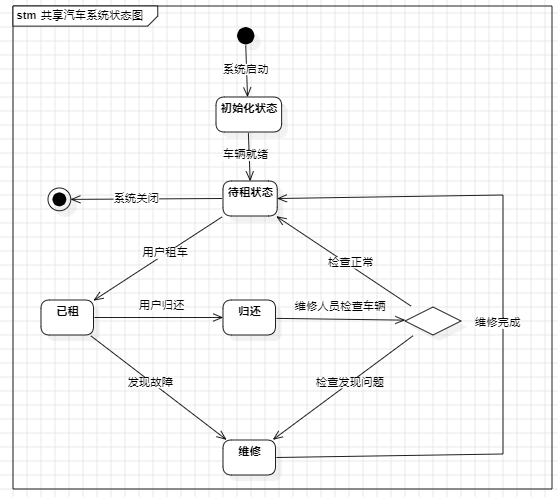

根据提供的共享汽车系统状态图,我们可以分析出以下关键状态和转换:

  1. 初始化状态:系统启动时车辆的初始状态。

  2. 待租状态:车辆准备就绪,等待用户租赁。

  3. 已租:用户成功租赁车辆。

  4. 归还:用户使用完毕后归还车辆。

  5. 维修:车辆需要维修或维护。

  6. 状态转换

    • 车辆就绪:从初始化状态到待租状态。

    • 用户租车:从待租状态到已租状态。

    • 用户归还:从已租状态到归还状态。

    • 发现故障:从已租或归还状态到维修状态。

    • 维修完成:从维修状态回到待租状态。

    • 系统关闭:从任何状态回到系统关闭状态。

三、状态图绘画与PlantUML代码实现

下面是用PlantUML绘制共享汽车系统状态图的代码示例:

@startuml
state "共享汽车系统" as SharedCarSystem {
    [*] --> 初始化: 系统启动
    初始化 --> 待租: 车辆就绪
    待租 --> 已租: 用户租车
    已租 --> 归还: 用户还车
    已租 --> 维修: 发现故障
    维修 --> 待租: 维修完成
    归还 --> 待租: 检查正常
    归还 --> 维修: 检查发现问题
    待租 --> 结束: 系统关闭
}
@enduml

代码解析

  1. 使用[*]表示状态图的起始点和结束点。

  2. 使用-->表示状态之间的转换,并在转换旁边标注触发转换的事件。

  3. 每个状态用一个圆角矩形表示,状态名称写在矩形内。

  4. 状态转换的触发事件写在转换箭头旁边。

四、状态图的关键点

通过分析这个共享汽车系统的状态图,我们可以总结出以下几个关键点:

  1. 状态的完整性:状态图完整展示了车辆从初始化到维护完成的整个生命周期,包括正常流程的各个状态。

  2. 状态转换的明确性:每个状态转换都有明确的触发事件,如用户租车、用户归还等,这有助于理解状态转换的原因和条件。

  3. 状态的可扩展性:此图可以轻松扩展更多状态和转换,如添加“预约”状态等。

  4. 状态转换的合理性:状态转换逻辑合理,符合车辆租赁和维护的实际情况。

五、总结

       共享汽车系统虽然是一个复杂的系统,但通过UML状态图的分析,我们可以清晰地理解车辆在其生命周期中的各种状态和状态转换。状态图特别适合展示这种具有复杂生命周期的对象。

绘制状态图时需要注意:

  • 明确对象的状态和它们之间的转换。

  • 合理标注状态转换的触发事件。

  • 保持图表简洁的同时不丢失关键信息。

PlantUML作为一种文本化绘图工具,非常适合快速绘制和修改这类UML图,便于版本控制和团队协作。通过代码生成的图表也具有良好的一致性和可维护性。

理解这样的状态图不仅有助于系统设计,对于后续的编码实现和系统维护都有重要指导意义。希望本文对您理解UML状态图及其应用有所帮助!

UML-共享汽车系统用例图请参照:UML-共享汽车系统用例图-CSDN博客

UML-共享汽车系统UML对象图请参照:UML-共享汽车系统对象图_共享汽车系统uml状态图-CSDN博客

UML-共享汽车系统UML类图请参照:UML-共享汽车系统UML类图_共享汽车系统通信图-CSDN博客

UML-共享汽车系统UML顺序图请参照:UML-共享汽车系统顺序图深度解析_共享汽车系统状态图-CSDN博客

UML-共享汽车系统UML通信图请参照:UML-共享汽车系统通信图深度解析-CSDN博客
