一、状态图概述

状态图是UML中用于描述对象在系统中的各种状态以及它们之间的转换的图形化工具。它非常适合用来表示具有复杂交互流程的系统，如网络媒体教学系统。通过状态图，我们可以清晰地理解用户从登录到注销的整个生命周期，以及在系统中的各种操作状态。

在网络媒体教学系统中，用户的状态转换包括：初始状态、已登录、浏览课程、观看视频、课程完成等状态。每个状态代表了用户在系统中的一个特定阶段，而状态之间的转换则代表了用户操作的关键事件。

二、状态图绘画分析

根据提供的网络媒体教学系统状态图，我们可以分析出以下关键状态和转换：

Initial：系统启动时的初始状态。
LoggedIn：用户已登录状态，可以进行课程浏览和视频观看。
BrowsingCourses：用户正在浏览课程状态。
WatchingVideo：用户正在观看视频状态。
CourseCompleted：用户已完成课程状态。
LoggedOut：用户注销状态，系统结束用户会话。
状态转换：
- 用户登录：从初始状态到已登录状态。
- 选择观看视频：从已登录状态到观看视频状态。
- 完成视频观看：从观看视频状态到课程完成状态。
- 选择注销：从任何状态到注销状态。

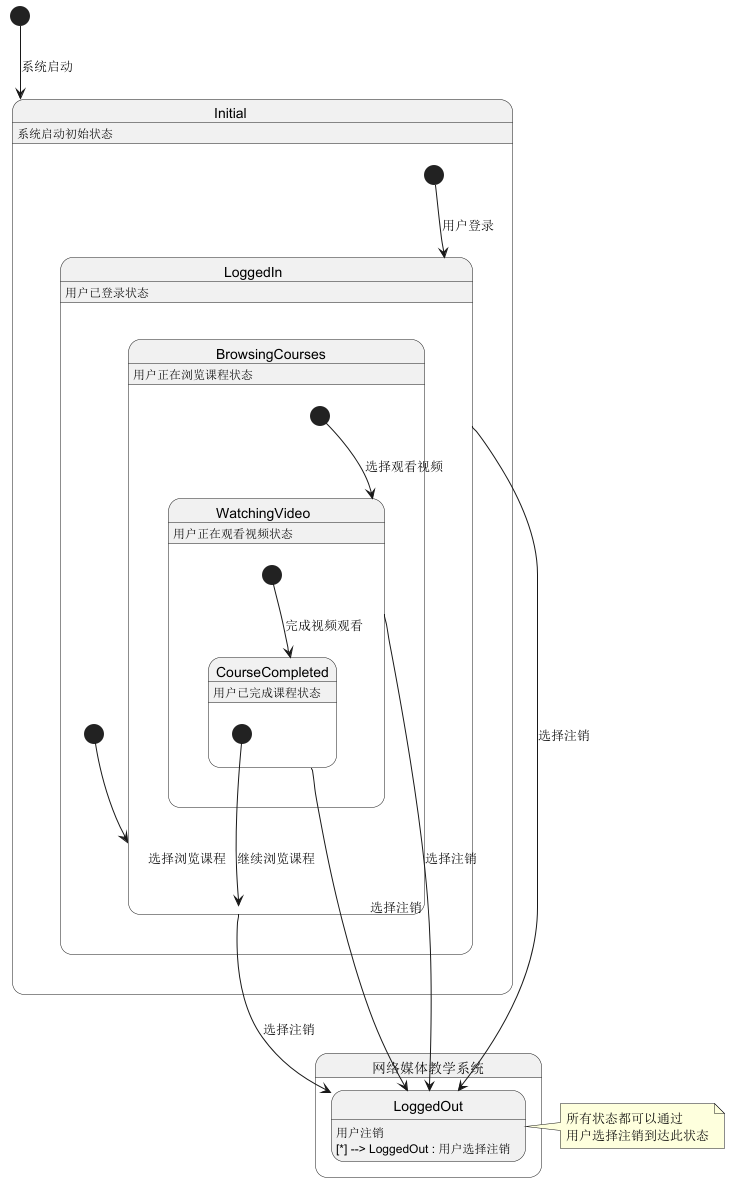

三、状态图绘画与PlantUML代码实现

下面是用PlantUML绘制网络媒体教学系统状态图的代码示例：

@startuml

[*] --> Initial : 系统启动

state "网络媒体教学系统" as System {
    state Initial {
        [*] --> LoggedIn : 用户登录
    }

    state LoggedIn {
        [*] --> BrowsingCourses : 选择浏览课程
    }

    state BrowsingCourses {
        [*] --> WatchingVideo : 选择观看视频
    }

    state WatchingVideo {
        [*] --> CourseCompleted : 完成视频观看
    }

    state CourseCompleted {
        [*] --> BrowsingCourses : 继续浏览课程
    }

    LoggedOut : 用户注销
}

LoggedIn --> LoggedOut : 选择注销
BrowsingCourses --> LoggedOut : 选择注销
WatchingVideo --> LoggedOut : 选择注销
CourseCompleted --> LoggedOut : 选择注销

Initial : 系统启动初始状态
LoggedIn : 用户已登录状态
BrowsingCourses : 用户正在浏览课程状态
WatchingVideo : 用户正在观看视频状态
CourseCompleted : 用户已完成课程状态
LoggedOut : [*] --> LoggedOut : 用户选择注销

note right of LoggedOut
    所有状态都可以通过
    用户选择注销到达此状态
end note

@enduml

代码解析：
