LDO设计要点

1输入电容

（1）输入电容的主要作用是对调整器的输入进行滤波，另外输入电容也可以抵消输入线较长时引发的寄生电感效应，防止电路产生自激振荡；所以调整器输入端一般采用一大一下两个电容并联的设计，较大的电容采用滤波作用，一般取22uF左右，较小的电容提供消除震荡的作用，一般选用0.1uF，位置靠近调整器输入Pin。（当然放多大具体问题具体分析）

（2）注意温度对电容特性的影响。

（3）电容都需80%的降额，钽电容需要50%的降额。

2输出电容

（1）电压调整器的许多性能都受输出电容的影响。其中电容值以及ESR对电路频率响应的影响时最主要的，输出电容以及ESR选择不当，非常容易引起电路自激振荡。

（2）也采用一大一小并联电容，较大的一般取22uF左右 ；较小的电容提供消除高频噪声作用，一般选0.1uF，位置靠近调整器输出Pin。

（3）注意温度对容值和ESR的影响，确保电路稳定运行。

（4）输出电容ESR的过高或过低对环路稳定造成的影响。（但是现在的LDO内部都有相位补偿所以只要放一些低的ESR的电容，多放几个也可以）

（5）输出的假负载。

3功耗与温升

损失的功耗，所产生的热量使LDO温度上升，LDO此时温度要保持在LDO正常的工作温度。

4内部电压基准产生的噪声

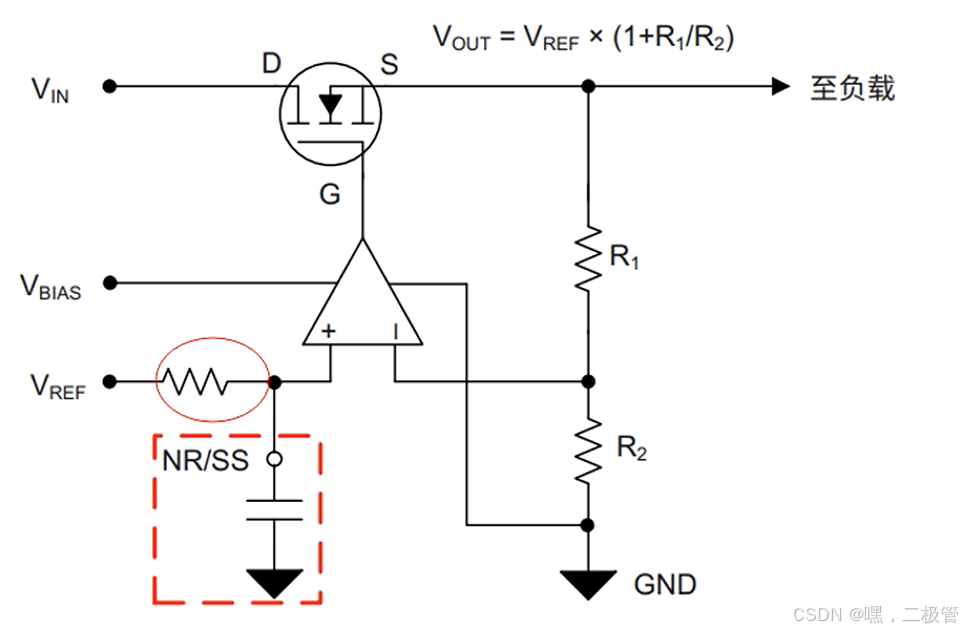

用电容过滤如下图：

 各电容量对噪声的过滤情况：

其他的噪声来自误差放大器，FET。

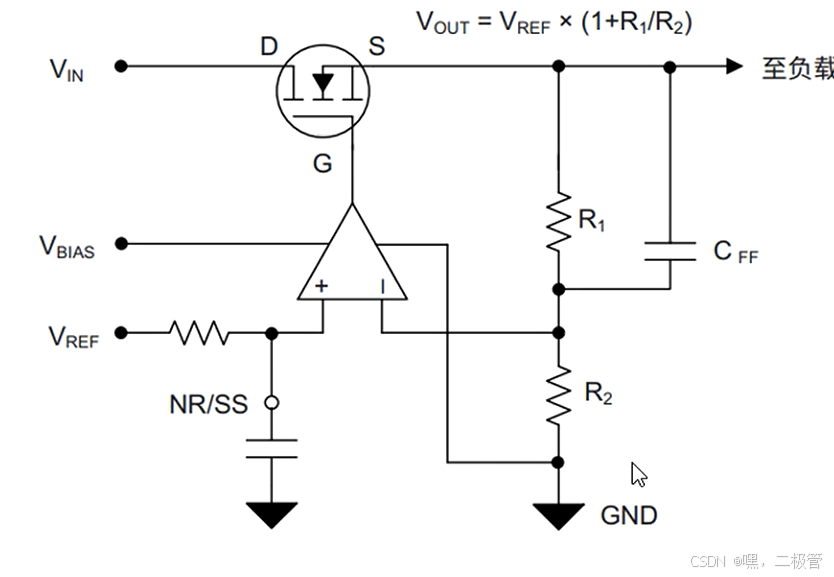

还可以加前馈电容来降低噪声如图CFF：



CFF作用：增加相位裕度改善负载瞬态响应。输出将减少振铃并更快稳定。

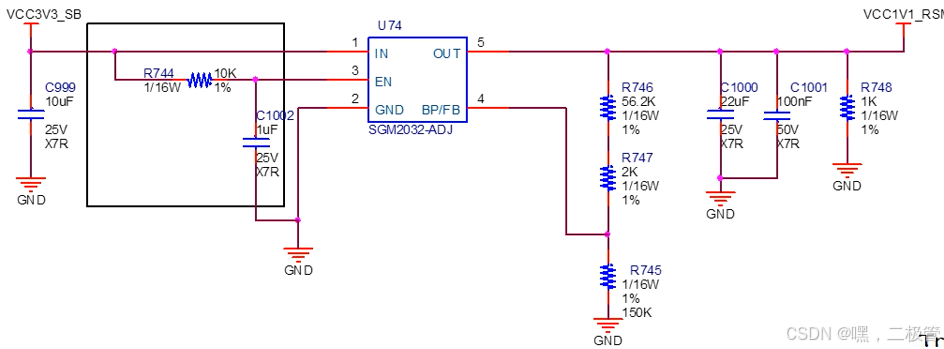

 5实际设计例子

注：LDO设计的主要问题，由损失功耗产生的温升使LDO超出正常工作温度和VIN与VOUT之间压差不够而产生降压输出两种情况产生
