Proteus仿真中蜂鸣器不响

一.蜂鸣器介绍：

1.蜂鸣器分为有源蜂鸣器和无源蜂鸣器

2.有源蜂鸣器没有频率的变化

3.无源蜂鸣器可以调节频率进而可以调节音调

二.蜂鸣器51单片机代码

1. 有源蜂鸣器代码 ：只需要将蜂鸣器I/O口置1就能响

 2.无源蜂鸣器代码 : 蜂鸣器警报声1KHz运行100ms，然后间隔

#include <reg51.h>

sbit buzzer = P2^3;

void Delay500us()		//@11.0592MHz
{
	unsigned char i;

	i = 227;
	while (--i);
}


void delayms(unsigned int ms)   //延时函数 ，延时xms
{
     unsigned char i, j;
    while(ms--)
    {
       	i = 2;
				j = 199;
				do
				{
					while (--j);
				} while (--i);
    }
}

void Fengming(void)    //蜂鸣函数 频率f = 1khz 运行时间 100ms
{
	int i;
	for(i=0;i<100;i++)
	{
        buzzer = 0; //给P2.3口送低电平
        Delay500us();   //延时500us
        buzzer = 1;   //给P2.3口送高电平
        Delay500us();   //延时500us
	}
}

void main()
{
       while(1)
      {
          fengming();
		  delayms(100);
      }
}

三.蜂鸣器不响的原因

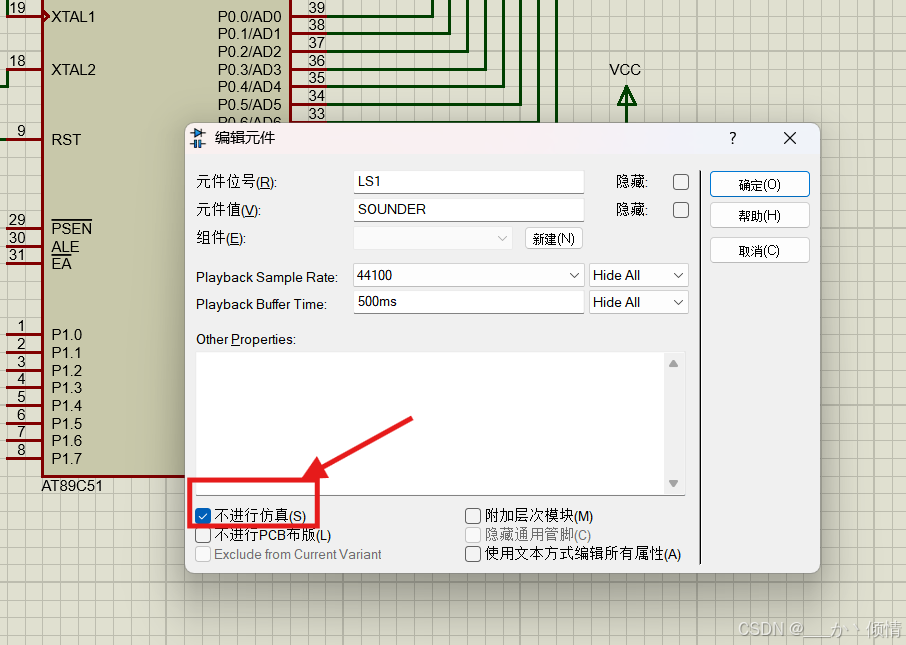

1. 刚开始接触的新人,Proteus中会默认勾选不进行仿真。然后导致有源无源蜂鸣器都不响。如下图

2.有源蜂鸣器需要将工作电压调至3V及一下才能响，如下图：

四，Proteus蜂鸣器的选择

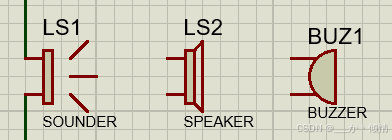

1.下图三个都属于无源蜂鸣器

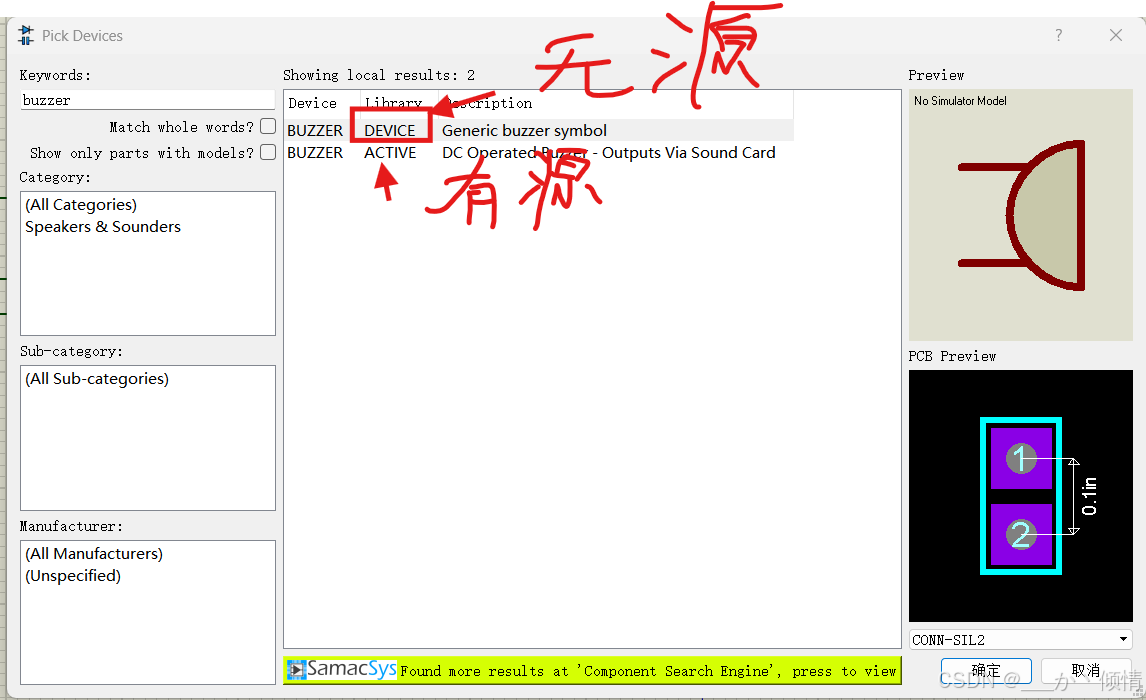

2.BUZZER是有源蜂鸣器，也是无源蜂鸣器，用的时候需要根据下图选择
