用quartus ii编写的红绿灯交通系统


请采用Verilog的有限状态机来设计一个交通灯控制器Controller,要求实现以下控制功能:

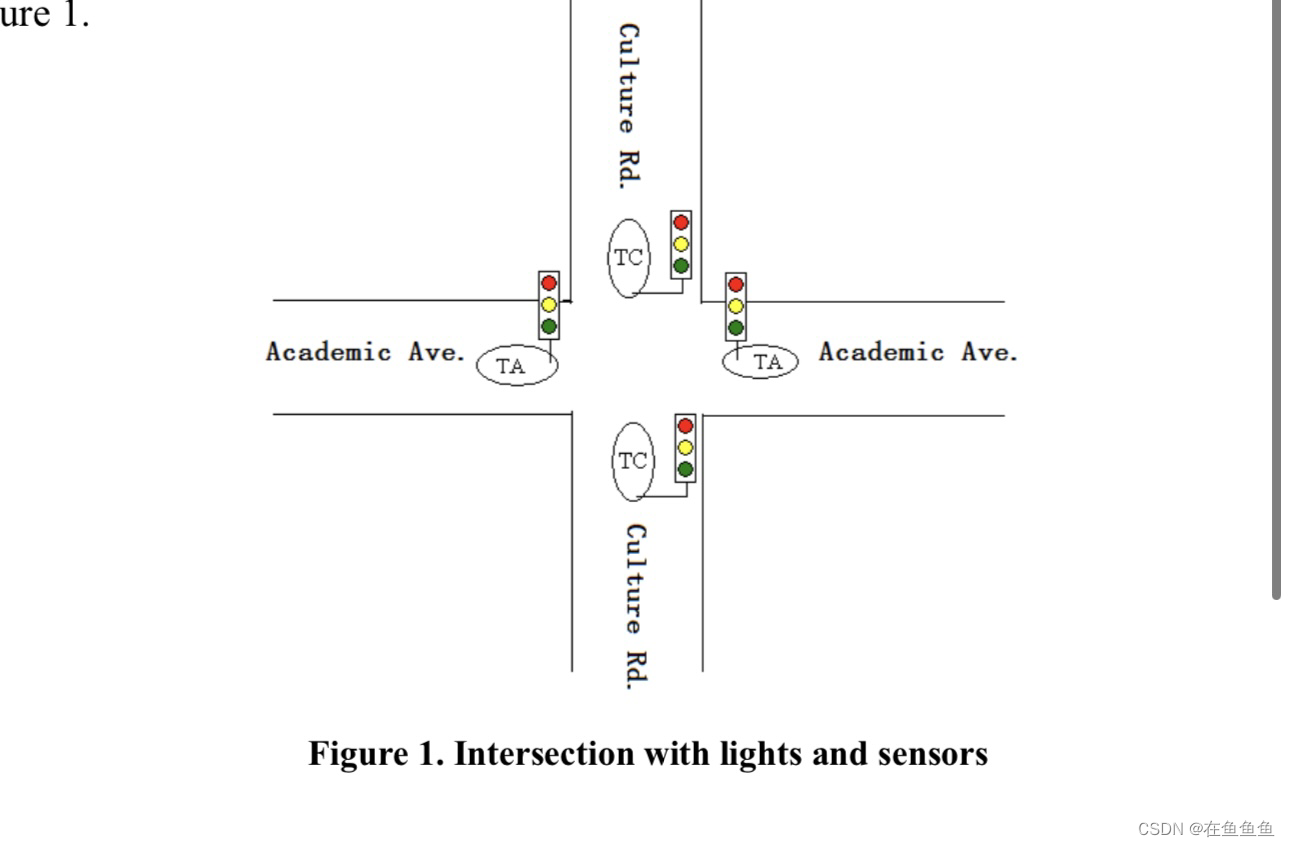

按下复位键RST时,学术路上的绿灯亮,文化路上红灯亮。
每隔5秒钟,控制器检查学术路传感器的输出。
若学术路上有人,灯不改变;若学术路上没人,则此路变为黄灯亮并保持5秒钟,然后变成红灯亮,同时文化路上变为绿灯亮。
此状态下,每隔5秒钟,控制器检查文化路上是否有人。若有人,保持绿灯亮;若没人,则此路变为黄灯亮并保持5秒钟,然后变成红灯亮,同时学术路上变为绿灯亮。
状态机采用周期为5秒的时钟信号。

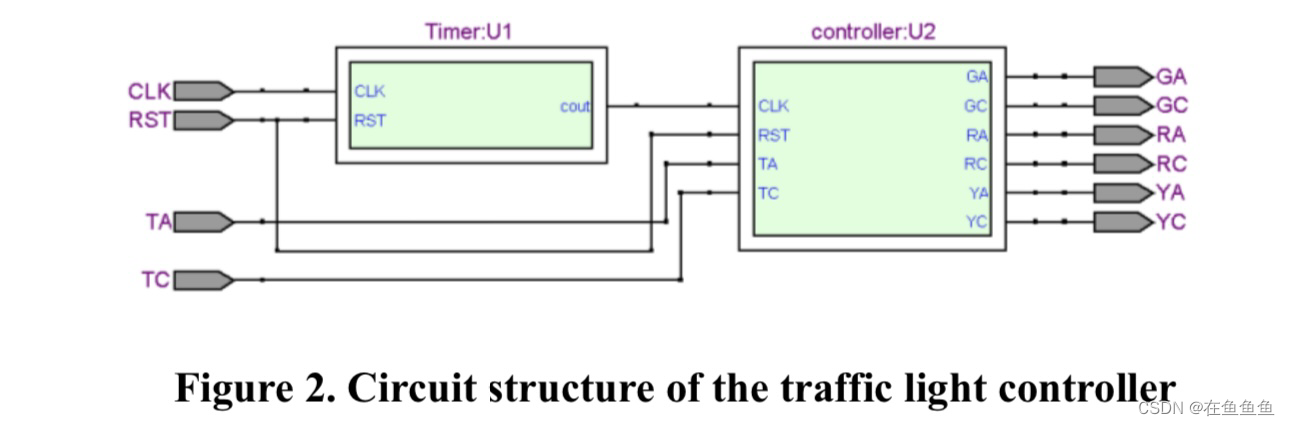

代码分为两部分按照给定的RTL图设计


一部分为控制跳变,一部分为计时模块,主函数包括U1,U2两部分

红绿灯:

module Timer(CLK,RST,clk);
    input CLK,RST;
    output clk;
    reg clk;
    reg[27:0] count;
    always @(posedge CLK or negedge RST)
    begin
        if(!RST)
        begin
            count<=0;
            clk<=0;
        end
        else
        begin
            count<=count+1;
            if(count==250000000)
            begin
                clk<=1;
                count<=0;
            end
            else
            clk<=0;
        end
    end
endmodule

时间:

module Timer(CLK,RST,clk);
    input CLK,RST;
    output clk;
    reg clk;
    reg[27:0] count;
    always @(posedge CLK or negedge RST)
    begin
        if(!RST)
        begin
            count<=0;
            clk<=0;
        end
        else
        begin
            count<=count+1;
            if(count==250000000)
            begin
                clk<=1;
                count<=0;
            end
            else
            clk<=0;
        end
    end
endmodule

主函数:

module trafficlight(CLK,RST,TA,TC,GA,GC,RA,RC,YA,YC);
    input CLK,RST,TA,TC;
    output GA,GC,RA,RC,YA,YC;
    wire clk;
    Timer U1(CLK,RST,clk);
    controller U2(clk,RST,TA,TC,GA,GC,RA,RC,YA,YC);
endmodule


  • 7
    点赞
  • 10
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
交通灯控制系统是现代城市交通管理的重要组成部分。它通过红、黄、绿三个灯色的循环变换来控制车辆和行人的通行顺序,起到了维持交通秩序与安全的作用。基于Quartus II的交通灯设计,首先需要了解FPGA芯片的基本原理与功能。 FPGA是Field Programmable Gate Array的缩写,由许多可编程逻辑组件与内部连接网络构成。它的独特之处在于它可以根据当前需求进行任意配置,从而满足各种不同的功能要求。在交通灯控制系统中,FPGA能够通过连接可编程GPIO口与灯组件之间的逻辑电路,实现交通灯的状态控制。 在具体的设计中,可以采用Verilog语言编写代码,在Quartus II中进行仿真和综合。首先需要对灯组件进行信号连线,将红、黄、绿三种灯的信号输入到FPGA芯片的相应输入端口。然后,编写Verilog代码对灯组件进行控制,确定每种灯的亮灭状态和变换顺序,并与输入信号进行配合,实现交通信号灯的逻辑控制。 具体控制方式可以采用状态机的方法实现,将红、黄、绿三种灯的状态按照时间序列进行排列,并在每个状态时刻改变相应的灯的亮灭状态,实现交通信号灯的状态变换。这样,交通灯控制系统就能根据交通状况实时调整灯光状态,实现交通的有序通行。 综上所述,基于Quartus II的交通灯设计需要熟练掌握FPGA芯片的设计原理和Verilog编程技术,以实现灯组件与逻辑电路的联动控制,并通过状态机的方法实现交通信号灯的状态变换。这种交通灯控制系统能够实现智能交通管理,提高交通运输效率和交通安全水平。
