电路设计的一些经验

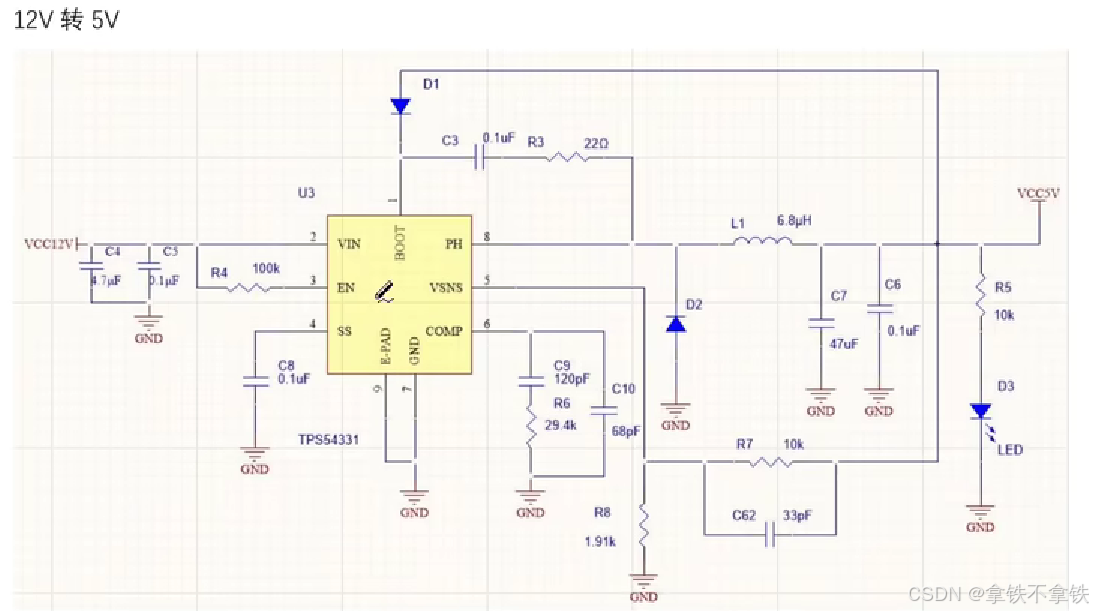

这时一个基于TPS54331芯片的12V转5V的降压型DC-DC转换器电路。

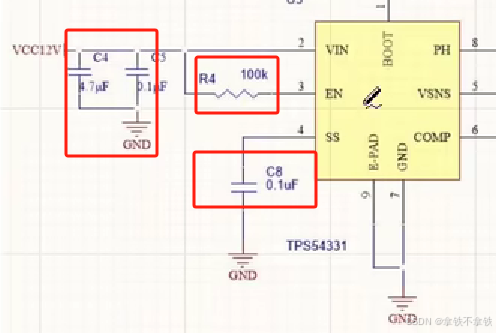

对于输入部分，C4(4.7μF)和C5(0.1μF)用于滤除输入电压的高频噪声，提供稳定的输入电压。

R4(100k)是作为上拉电阻接在使能端，即使没有外部信号驱动EN引脚，通过上拉电阻将EN引脚拉到高电平，确保芯片默认处于工作状态。如果没有上拉电阻，EN引脚可能会悬空，容易受到电磁干扰，导致引脚处于不确定的高或低状态，影响芯片的正常工作。

SS（Soft Start）引脚是作为软启动引脚，通过C8 (0.1μF)控制软启动时间，平滑启动时的电流，防止启动时的浪涌电流。另外，快速的电压变化可能会产生电磁干扰。软启动缓慢改变电压，减少电磁干扰的产生。

COMP，作为补偿引脚，用于稳定控制环路，C9(120pF) 和电阻（R6，29.4kΩ）用于设定补偿网络。补偿网络就是根据输出电压来反馈调节的。负载变化的时候，要保证输出电压始终在设定电压。

VSNS（Voltage Sense Negative），即电压检测负端。这个引脚用于电压检测功能。在TPS54331这类降压型DC-DC转换器中，VSNS引脚通常连接到地（GND），以实现过压保护（OVP）功能。

在TPS54331中，VSNS引脚还与过压瞬态保护（OVP）电路相关联。OVP电路包括一个过压比较器，用于比较VSNS引脚电压和内部阈值。当VSNS引脚电压超过109% × VREF时，高侧MOSFET将被强制关闭。当VSNS引脚电压降至107% × VREF以下时，高侧MOSFET将再次被使能。这种机制有助于在启动和瞬态条件下限制电压过冲。

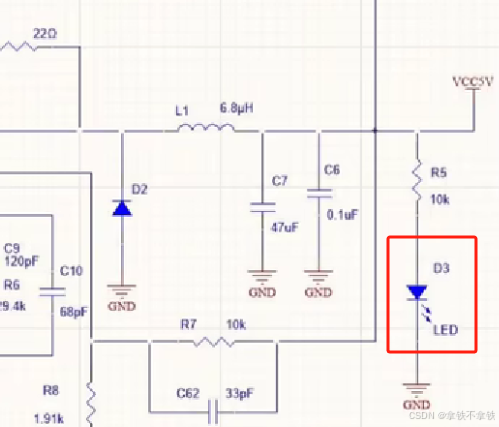

电源指示灯。

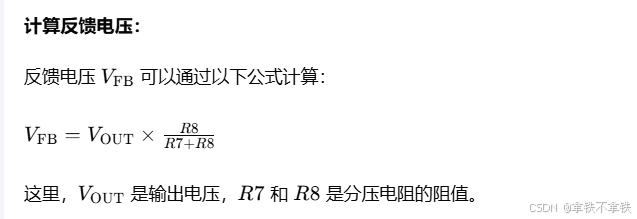

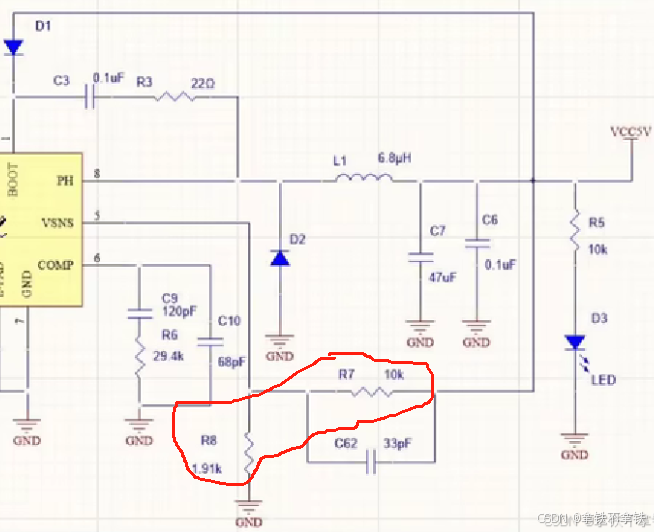

R7 和 R8 组成了一个分压器（voltage divider），用于从降压转换器的输出电压取样，并将这个取样电压反馈到TPS54331芯片的COMP引脚，以实现输出电压的稳定控制。

分压器可以是并联也可以串联。在这里是并联。

R7和R8并联在输出电压（VOUT）和地（GND）之间。电压分压器的作用是将输出电压的一部分分压到一个较低的电压，这个较低的电压被用作反馈信号。通过将反馈电压提供给COMP引脚，TPS54331可以调整其内部开关的占空比，重新改变R7和R8的值，从而稳定输出电压。

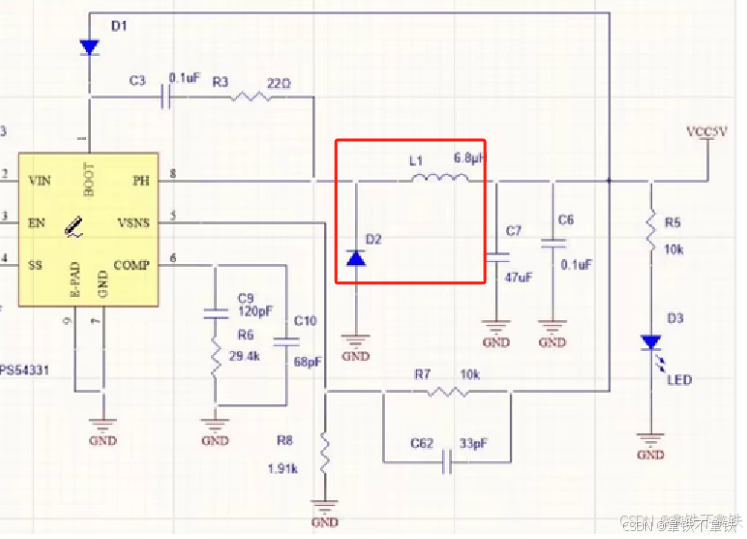

电感L1，在开关电源转换器中的主要作用是储能。在开关周期内，电感器会在开关导通时储存能量，在开关断开时释放能量。这种能量的储存和释放有助于维持输出电压的稳定。由于电感器能够平滑电流，它也有助于降低输出电压的纹波。纹波是输出电压中的高频波动，可能会影响负载设备的性能。

肖特基二极管（续流二极管），续流二极管的主要功能是为电感负载产生的反向电动势提供一条低阻抗的泄放路径，从而保护电路中的其他元件免受电压冲击损害。
