【UML知识】手把手教你用例图

概述

用例图（Use Case Diagram）是软件工程中的一种图表，用于描述系统的功能需求和用户如何与系统交互。它是统一建模语言（UML）中的一种重要图，用于展示系统的功能和用户使用这些功能的上下文。

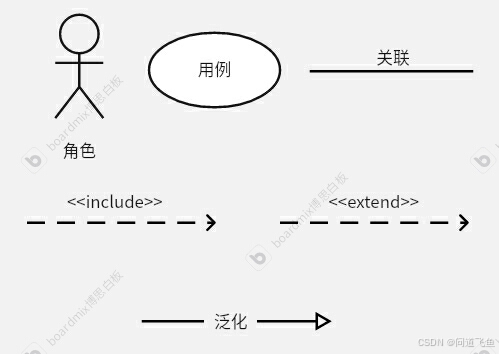

用例图的主要组成部分包括：

1. 参与者（Actor）：

   • 参与者代表与系统交互的外部用户或系统。它们可以是人、组织、外部系统或其他硬件。在用例图中，参与者通常用一个人形图标表示。

2. 用例（Use Case）：

   • 用例描述了系统的一项功能或服务，它定义了参与者可以执行的一系列动作，以及系统如何响应这些动作。用例通常用椭圆形图标表示，并附有描述性的名称。

3. 关联（Association）：

   • 关联是连接参与者和用例的直线，表示参与者使用或请求用例的功能。在用例图中，关联用来表示参与者和用例之间的关系。

4. 包含关系（Include）：

   • 包含关系用于表示一个用例的功能是另一个用例的一部分。当一个用例需要使用另一个用例的功能时，可以使用包含关系。在用例图中，包含关系用带有“<>”标记的虚线表示。

5. 扩展关系（Extend）：

   • 扩展关系用于表示一个用例可以扩展或增强另一个用例的功能。这通常用于可选或条件性的功能。在用例图中，扩展关系用带有“<>”标记的虚线表示。

6. 泛化关系（Generalization）：

   • 泛化关系用于表示参与者或用例之间的继承关系。在用例图中，泛化关系用带有空心箭头的实线表示。



🔍 用例图在软件开发中扮演什么角色？

用例图在软件开发中扮演着多个关键角色，它是需求分析和系统设计阶段的重要工具。以下是用例图在软件开发中的一些主要作用：

1. 需求收集和分析：

   • 用例图帮助开发者和利益相关者明确和理解系统的需求。通过识别参与者和用例，可以确保捕获系统的所有功能需求。

2. 沟通和协作：

   • 用例图为开发者、业务分析师、客户和其他利益相关者提供了一个共同的语言和视图，促进了跨部门和跨角色的沟通。

3. 系统功能可视化：

   • 用例图提供了系统功能的可视化表示，使得非技术利益相关者也能理解系统的基本工作原理。

4. 定义系统边界：

   • 通过识别参与者和他们与系统的交互，用例图帮助定义系统的边界，明确哪些功能是系统内部的，哪些是外部的。

5. 指导设计和实现：

   • 用例图为系统设计提供了基础，确保设计满足所有已定义的用例。开发者可以根据用例图来设计系统的架构和组件。

6. 测试计划和测试用例的制定：

   • 用例图为测试团队提供了测试场景和测试用例的依据。测试用例可以根据用例图中描述的执行流程来设计。

7. 帮助识别需求变更：

   • 随着项目进展，需求可能会发生变化。用例图可以作为跟踪这些变更的工具，帮助团队理解变更对系统的影响。

8. 支持敏捷开发：

   • 在敏捷开发环境中，用例图可以帮助团队集中精力在最重要的功能上，为迭代开发提供清晰的路线图。

9. 促进用户参与：

   • 用例图可以作为与用户讨论和验证需求的工具，确保开发的功能符合用户的期望和业务目标。

10. 风险管理：

    • 通过早期识别和定义系统的功能，用例图有助于识别项目风险，如需求不明确、功能过于复杂等。

11. 维护和演化：

    • 在系统的维护和演化阶段，用例图可以帮助新团队成员快速理解系统的现有功能和结构。

用例图是软件开发生命周期中的关键组成部分，它不仅在项目初期发挥作用，而且在整个开发、测试和维护过程中都提供了持续的价值。

🤔 如何创建一个有效的用例图？

创建一个有效的用例图需要遵循一系列步骤，以确保用例图准确地反映了系统的功能需求和用户交互。以下是创建用例图的步骤：

1. 确定参与者

• 识别所有与系统交互的外部用户、系统或其他角色。
• 考虑系统的业务流程和操作环境，确定哪些角色将与系统交互。
• 为每个参与者创建一个唯一标识，并在用例图中表示。

2. 确定用例

• 列出系统必须执行的所有功能。
• 将每个功能定义为一个用例，并为其分配一个唯一的名称。
• 确保用例是可执行的、可测试的，并且具有明确的开始和结束。

3. 描述用例执行流程

• 为每个用例编写执行流程，描述参与者如何与系统交互以及系统如何响应。
• 执行流程应包括正常流程和可能的异常流程。

4. 确定用例之间的关系

• 识别用例之间的包含（Include）和扩展（Extend）关系。
• 使用包含关系来表示一个用例的功能是另一个用例的一部分。
• 使用扩展关系来表示一个用例可以扩展或增强另一个用例的功能。

5. 绘制用例图

• 使用UML绘图工具或绘图软件绘制用例图。
• 在图中表示所有参与者、用例以及它们之间的关系。
• 确保图表清晰、易于理解。

6. 审核和验证

• 与项目利益相关者、客户和用户一起审核用例图，确保它准确地反映了系统的需求。
• 验证用例图是否完整、一致，并且没有遗漏任何重要的功能。

7. 迭代和完善

• 根据反馈对用例图进行迭代和完善。
• 确保用例图随着项目需求的变化而更新。

8. 文档化

• 为用例图和每个用例编写详细的文档，包括执行流程、前置条件和后置条件。
• 确保文档化的信息足够详细，以便开发团队和测试团队可以理解和使用。

9. 使用合适的工具

• 选择适合项目需求的UML绘图工具，如Enterprise Architect、StarUML、Lucidchart等。

10. 保持更新

• 在项目开发过程中，随着需求的变化，定期更新用例图。

创建有效的用例图是一个协作过程，需要项目团队成员、客户和用户的共同参与。通过确保用例图的准确性和完整性，可以帮助项目团队更好地理解需求，设计出更符合用户期望的系统。
