残差网络（ResNet）是什么？

核心结构：残差块（Residual Block）

残差网络(例：ResNet-18)的整体逻辑+实现代码

1.整体逻辑

2.实现代码

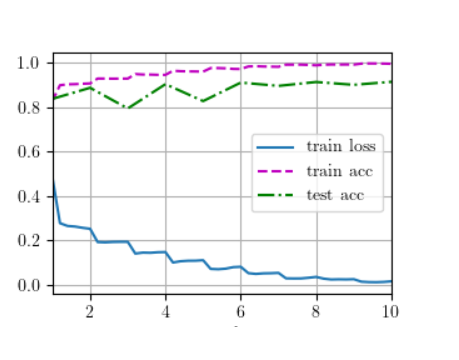

残差网络(例：ResNet-18)的实验结果

残差网络（ResNet）是什么？

残差网络（Residual Network，简称 ResNet）是 2015 年由何凯明等人提出的一种深度卷积神经网络架构，其核心创新是残差块（Residual Block） 和跳跃连接（Skip Connection），专门用于解决深度神经网络在训练过程中出现的 “性能退化问题”（即当网络深度增加到一定程度后，模型的训练误差和测试误差反而会上升）。

核心结构：残差块（Residual Block）

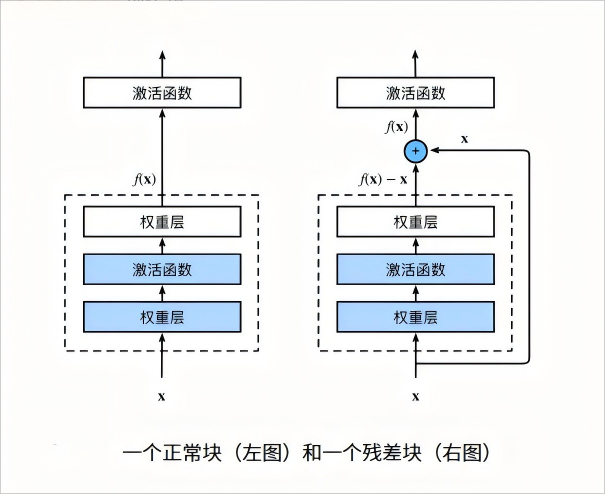

ResNet 的基本组成单元是残差块，其结构如下图（简化）：

输入为 x；
经过若干卷积层、批量规范化（BN）、激活函数（如 ReLU）后，得到 “残差函数” F(x)（这是网络需要学习的部分）；
通过跳跃连接将输入 x 直接与 F(x)相加，得到残差块的输出 H(x)。

残差块的详解

1. 残差块的结构

一个典型的残差块由以下部分组成：

卷积层：通常包含 2-3 个卷积操作（如 3×3 卷积），用于提取特征；
批归一化（Batch Normalization）：加速训练，缓解梯度消失；
激活函数：如 ReLU，引入非线性；
跳跃连接（Skip Connection）：将输入 x 直接加到卷积层的输出上（需保证维度匹配）。

2. 残差块的核心公式

残差块的输出 H(x) 定义为： $\boxed{H(x) = F(x) + x}$

x：残差块的输入；
F(x)：残差函数（由残差块内的卷积层、BN 层、激活函数等学习的映射，即 “残差”）；
H(x)：残差块的输出（残差 F(x) 与输入 x 的和）。

3. 输入与输出维度不匹配时的调整

当残差块的输入 x 与残差函数 F(x)的维度不同（如通道数或空间尺寸不同）时，需要通过投影映射（Projection Mapping） 调整 x 的维度，公式变为： $\boxed{H(x) = F(x) + W_s x}$

$W_s$ ：1×1 卷积层（或全连接层）的参数矩阵，用于将 x 投影到与 F(x)相同的维度（仅在维度不匹配时使用）。

4. 两种常见残差块结构

基本残差块（Basic Block）：适用于较浅网络（如 ResNet-18、ResNet-34），包含 2 个 3×3 卷积层；
瓶颈残差块（Bottleneck Block）：适用于深层网络（如 ResNet-50、ResNet-101），通过 1×1 卷积压缩维度，减少计算量，结构为 “1×1 卷积→3×3 卷积→1×1 卷积”。

跳跃连接的详解

跳跃连接（Skip Connection，也译作 “残差连接”）是深度学习中一种重要的网络设计技巧，主要用于解决深层神经网络训练时的梯度消失 / 爆炸问题，以及缓解 “深度增加但性能不升反降” 的退化现象。

1.跳跃连接的核心思想

在传统的深层神经网络中，每一层的输出仅作为下一层的输入（即 “链式传递”）。当网络过深时，梯度在反向传播过程中会逐渐衰减（或放大），导致浅层参数难以更新；同时，模型可能因过度拟合或优化困难而出现 “退化”（深度增加，训练误差反而上升）。

跳跃连接的解决思路是：将网络中某一层的输入 “跳过” 若干中间层，直接与后续层的输出进行融合（通常是简单的相加或拼接）。这样做的本质是让网络学习 “残差”（输入与输出的差异），而非直接学习复杂的映射关系。

2. 跳跃连接的常见形式

根据融合方式和应用场景，跳跃连接主要有以下两种形式：

残差连接（Residual Connection） 常见于 ResNet 及其变体，公式为： $y = F(x, W) + x$ 其中：

x 是某一层的输入；
F(x, W) 是中间若干层（称为 “残差块”）学习的残差映射；
y 是融合后的输出（输入与残差相加）。

若输入x与残差F(x, W)的维度不同，会通过一个 1×1 卷积层调整x的维度（称为 “投影捷径”），再进行相加。

跳跃拼接（Skip Concatenation） 常见于 U-Net、Transformer 等模型，核心是将不同层的特征 “拼接” 而非 “相加”。例如：

在 U-Net 中，编码器的高分辨率特征会与解码器的低分辨率特征拼接，以保留细节信息；
在 Transformer 的多头注意力机制中，输入会与注意力输出拼接后再通过前馈网络，增强特征的多样性。

3. 跳跃连接的作用

缓解梯度消失 / 爆炸：反向传播时，梯度可以通过跳跃连接直接传递到浅层，避免因多层叠加导致的梯度衰减。例如，在残差连接中，梯度$\frac{\partial y}{\partial x} = \frac{\partial F}{\partial x} + 1$，确保梯度至少为 1，保证浅层参数可更新。

解决网络退化问题：当网络深度增加时，跳跃连接允许模型 “选择” 是否使用中间层的输出（若中间层学习的残差为 0，则$y = x$，相当于直接传递输入，避免过度拟合）。

融合多尺度特征：在拼接式跳跃连接中，不同层的特征（如低层级的细节特征和高层级的语义特征）被融合，提升模型对复杂数据的表达能力。

简化学习目标：网络只需学习输入与输出的 “残差”（通常是较小的变化），而非直接学习从输入到输出的复杂映射，降低了优化难度。

残差网络的数学公式

对于由 n 个残差块组成的 ResNet，其整体输出可表示为： $x_{l} = x_{l-1} + F(x_{l-1}, W_l)$

$x_{l-1}$ ：第 l-1个残差块的输出（即第 l 个残差块的输入）；
$W_l$ ：第 l 个残差块的参数；
$x_l$ ：第 l 个残差块的输出。

ResNet 有多个变体的主要区别是什么

ResNet 有多个变体，主要区别在于残差块数量和总层数：

ResNet-18：18 层（8 个残差块，每个残差块含 2 层卷积）；
ResNet-50/101/152：使用 “瓶颈残差块”（Bottleneck Block，含 1×1+3×3+1×1 卷积），减少参数和计算量，适合更深的网络。

ResNet的作用

解决 “深度网络性能退化问题” 传统深度网络（如 VGG）在层数超过一定值后，会出现 “退化”：增加层数反而导致精度下降（并非过拟合，因为训练误差也会上升）。ResNet 通过残差块让网络学习 “残差” 而非直接学习输出，使优化更简单 —— 当网络需要拟合恒等映射（即输入等于输出）时，只需让 $F(x) = 0$ 即可，避免了复杂的参数调整。

缓解梯度消失 / 爆炸问题 跳跃连接允许梯度直接从深层传递到浅层，避免了梯度在反向传播过程中因多层乘法而逐渐消失或爆炸，使深层网络的训练成为可能。

支持训练超深网络 借助残差块，ResNet 可以轻松训练到数十层、数百层甚至上千层（如 ResNet-152），而传统网络在几十层时就会退化。

成为计算机视觉的基础架构 ResNet 的设计思想被广泛应用于图像分类、目标检测、语义分割等任务，是后续许多先进网络（如 FPN、Mask R-CNN）的基础。

为什么需要同时调整通道数和尺寸？

当输入通道数（3）与输出通道数（6）不同时，直接做残差连接（Y += X）会因维度不匹配而失败（Y 是 6 通道，X 是 3 通道，无法相加）。此时需要通过1×1 卷积解决两个问题：

通道数调整：1×1 卷积的输出通道数设为 6，将输入 X 的 3 通道升维为 6 通道，与 Y 的通道数一致。
尺寸匹配：1×1 卷积的步长设为 2，同步将 X 的尺寸从 6×6 降为 3×3，与 Y 的尺寸（3×3）一致。

最终，经过 1×1 卷积调整后的 X，与卷积路径输出的 Y 实现通道数（6=6） 和尺寸（3×3=3×3） 完全匹配，才能执行Y += X的残差连接。

1×1 卷积的 “小身材大作用”（*）

作用核心逻辑典型场景
通道数调整直接改变输出通道数，参数少残差块维度匹配、特征图升维 / 降维
跨通道特征融合同一空间位置的多通道特征线性组合多通道特征整合
减少计算量前置降维，降低大卷积核的计算成本 Inception 模块、残差块
替代全连接层保留空间结构的同时做特征抽象语义分割、NIN 网络

简单说，1×1 卷积就像一个 “灵活的特征处理器”：既能高效调整维度，又能融合信息，还能减少计算量，是现代 CNN 架构的 “瑞士军刀”。

作用	核心逻辑	典型场景
通道数调整	直接改变输出通道数，参数少	残差块维度匹配、特征图升维 / 降维
跨通道特征融合	同一空间位置的多通道特征线性组合	多通道特征整合
减少计算量	前置降维，降低大卷积核的计算成本	Inception 模块、残差块
替代全连接层	保留空间结构的同时做特征抽象	语义分割、NIN 网络

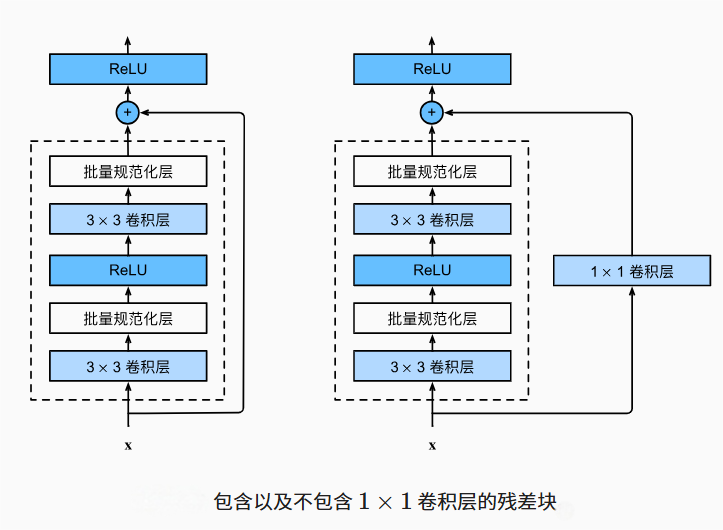

残差块结构图

残差块整体逻辑+实现代码

1.整体逻辑

2.实现代码

"""
文件名: 7.6 残差网络（ResNet）的残差块实现
作者: 墨尘
日期: 2025/7/14
项目名: dl_env
备注: 实现ResNet的基础组件——残差块（Residual Block），包含跳跃连接和残差学习逻辑
"""
import torch
from torch import nn
from torch.nn import functional as F
from d2l import torch as d2l  # 用于后续扩展（如训练流程）


class Residual(nn.Module):  #@save
    """
    残差块（Residual Block）：ResNet的核心组件，通过跳跃连接实现残差学习

    参数:
        input_channels: 输入特征图的通道数
        num_channels: 输出特征图的通道数
        use_1x1conv: 是否使用1x1卷积（用于输入输出通道数/尺寸不匹配时的维度调整）
        strides: 第一个卷积层的步长（用于控制特征图尺寸是否缩小）
    """
    def __init__(self, input_channels, num_channels,
                 use_1x1conv=False, strides=1):
        super().__init__()
        # 第一个卷积层：3x3卷积，步长由strides指定，padding=1保证卷积后尺寸不变（当strides=1时）
        self.conv1 = nn.Conv2d(
            input_channels, num_channels,
            kernel_size=3, padding=1, stride=strides
        )
        # 第二个卷积层：3x3卷积，步长固定为1（保持尺寸），padding=1
        self.conv2 = nn.Conv2d(
            num_channels, num_channels,
            kernel_size=3, padding=1
        )
        # 1x1卷积层（可选）：用于调整输入X的通道数和尺寸，使与输出Y维度匹配
        if use_1x1conv:
            self.conv3 = nn.Conv2d(
                input_channels, num_channels,
                kernel_size=1, stride=strides  # 步长与conv1一致，确保尺寸同步调整
            )
        else:
            self.conv3 = None  # 不使用时为None

        # 批量规范化层（BN层）：每个卷积层后都接BN层，稳定训练
        self.bn1 = nn.BatchNorm2d(num_channels)  # 对应conv1的输出
        self.bn2 = nn.BatchNorm2d(num_channels)  # 对应conv2的输出

    def forward(self, X):
        """
        残差块的前向传播：实现残差学习（Y = F(X) + X）

        参数:
            X: 输入特征图，形状为(批量大小, input_channels, 高, 宽)

        返回:
            残差块的输出特征图，形状为(批量大小, num_channels, 高', 宽')
        """
        # 第一步：conv1 + BN + ReLU（残差函数F(X)的第一部分）
        Y = F.relu(self.bn1(self.conv1(X)))  # Y形状：(批量大小, num_channels, 高1, 宽1)

        # 第二步：conv2 + BN（残差函数F(X)的第二部分，暂不激活）
        Y = self.bn2(self.conv2(Y))  # Y形状：(批量大小, num_channels, 高2, 宽2)

        # 若使用1x1卷积，调整输入X的维度（通道数和尺寸）以匹配Y
        if self.conv3:
            X = self.conv3(X)  # X形状变为：(批量大小, num_channels, 高2, 宽2)

        # 核心：残差连接（跳跃连接）——将输入X与残差函数F(X)相加
        Y += X  # 此时Y和X维度必须完全一致（通道数、高、宽均相同）

        # 最后通过ReLU激活函数输出
        return F.relu(Y)


if __name__ == '__main__':
    # 测试1：输入输出通道数相同（3→3），不使用1x1卷积，步长为1（尺寸不变）
    blk = Residual(input_channels=3, num_channels=3)  # 输入3通道，输出3通道
    X = torch.rand(4, 3, 6, 6)  # 随机输入：4个样本，3通道，6x6尺寸
    Y = blk(X)
    print("测试1输出形状：", Y.shape)  # 输出：(4, 3, 6, 6)（通道和尺寸均不变）

    # 测试2：输入输出通道数不同（3→6），使用1x1卷积调整维度，步长为2（尺寸减半）
    blk = Residual(input_channels=3, num_channels=6, use_1x1conv=True, strides=2)
    print("测试2输出形状：", blk(X).shape)  # 输出：(4, 6, 3, 3)（通道加倍，尺寸减半）

残差块实验结果

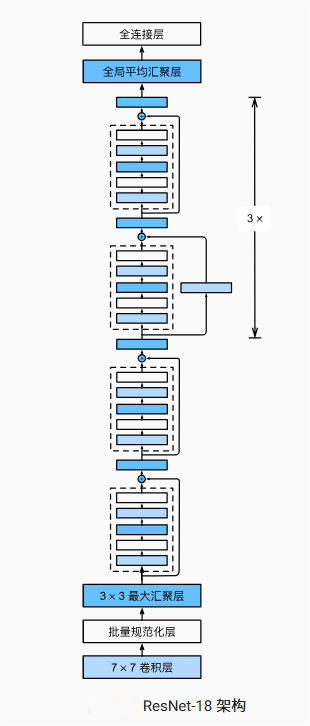

残差网络(例：ResNet-18)的整体逻辑+实现代码

1.整体逻辑

2.实现代码

"""
文件名: 7.6 残差网络（ResNet）的残差块实现
作者: 墨尘
日期: 2025/7/14
项目名: dl_env
备注: 实现完整ResNet-18网络，包含残差块、残差层和端到端训练流程
"""
import torch
from torch import nn
from torch.nn import functional as F
from d2l import torch as d2l  # 用于数据加载和训练
# 手动显示图像相关库
import matplotlib.pyplot as plt  # 绘图库
import matplotlib.text as text  # 用于修改文本绘制（解决符号显示问题）


# -------------------------- 核心解决方案：解决文本显示问题 --------------------------
# 定义替换函数：将Unicode减号（U+2212，可能导致显示异常）替换为普通减号(-)
def replace_minus(s):
    """
    解决Matplotlib中Unicode减号显示异常的问题
    参数:
        s: 待处理的字符串或其他类型对象
    返回:
        处理后的字符串或原始对象（非字符串类型）
    """
    if isinstance(s, str):  # 判断输入是否为字符串
        return s.replace('\u2212', '-')  # 替换特殊减号为普通减号
    return s  # 非字符串直接返回

# 重写matplotlib的Text类的set_text方法，解决减号显示异常
original_set_text = text.Text.set_text  # 保存原始的set_text方法
def new_set_text(self, s):
    """
    重写后的文本设置方法，在设置文本前先处理减号显示问题
    """
    s = replace_minus(s)  # 调用替换函数处理文本中的减号
    return original_set_text(self, s)  # 调用原始方法设置文本
text.Text.set_text = new_set_text  # 应用重写后的方法


# -------------------------- 字体配置（确保中文和数学符号正常显示）--------------------------
plt.rcParams["font.family"] = ["SimHei"]  # 设置中文字体（支持中文显示）
plt.rcParams["text.usetex"] = True  # 使用LaTeX渲染文本（提升数学符号显示效果）
plt.rcParams["axes.unicode_minus"] = True  # 确保负号正确显示（避免显示为方块）
plt.rcParams["mathtext.fontset"] = "cm"  # 设置数学符号字体为Computer Modern（更美观）
d2l.plt.rcParams.update(plt.rcParams)  # 让d2l库的绘图工具继承上述字体配置


class Residual(nn.Module):  #@save
    """
    残差块（Residual Block）：ResNet的核心组件，通过跳跃连接实现残差学习

    参数:
        input_channels: 输入特征图的通道数
        num_channels: 输出特征图的通道数
        use_1x1conv: 是否使用1x1卷积（用于输入输出通道数/尺寸不匹配时的维度调整）
        strides: 第一个卷积层的步长（用于控制特征图尺寸是否缩小）
    """
    def __init__(self, input_channels, num_channels,
                 use_1x1conv=False, strides=1):
        super().__init__()
        # 第一个卷积层：3x3卷积，步长由strides指定，padding=1保证卷积后尺寸不变（当strides=1时）
        self.conv1 = nn.Conv2d(
            input_channels, num_channels,
            kernel_size=3, padding=1, stride=strides
        )
        # 第二个卷积层：3x3卷积，步长固定为1（保持尺寸），padding=1
        self.conv2 = nn.Conv2d(
            num_channels, num_channels,
            kernel_size=3, padding=1
        )
        # 1x1卷积层（可选）：用于调整输入X的通道数和尺寸，使与输出Y维度匹配
        if use_1x1conv:
            self.conv3 = nn.Conv2d(
                input_channels, num_channels,
                kernel_size=1, stride=strides  # 步长与conv1一致，确保尺寸同步调整
            )
        else:
            self.conv3 = None  # 不使用时为None

        # 批量规范化层（BN层）：每个卷积层后都接BN层，稳定训练
        self.bn1 = nn.BatchNorm2d(num_channels)  # 对应conv1的输出
        self.bn2 = nn.BatchNorm2d(num_channels)  # 对应conv2的输出

    def forward(self, X):
        """
        残差块的前向传播：实现残差学习（Y = F(X) + X）

        参数:
            X: 输入特征图，形状为(批量大小, input_channels, 高, 宽)

        返回:
            残差块的输出特征图，形状为(批量大小, num_channels, 高', 宽')
        """
        # 第一步：conv1 + BN + ReLU（残差函数F(X)的第一部分）
        Y = F.relu(self.bn1(self.conv1(X)))  # Y形状：(批量大小, num_channels, 高1, 宽1)

        # 第二步：conv2 + BN（残差函数F(X)的第二部分，暂不激活）
        Y = self.bn2(self.conv2(Y))  # Y形状：(批量大小, num_channels, 高2, 宽2)

        # 若使用1x1卷积，调整输入X的维度（通道数和尺寸）以匹配Y
        if self.conv3:
            X = self.conv3(X)  # X形状变为：(批量大小, num_channels, 高2, 宽2)

        # 核心：残差连接（跳跃连接）——将输入X与残差函数F(X)相加
        Y += X  # 此时Y和X维度必须完全一致（通道数、高、宽均相同）

        # 最后通过ReLU激活函数输出
        return F.relu(Y)


def resnet_block(input_channels, num_channels, num_residuals,
                 first_block=False):
    """
    构建ResNet中的残差层（由多个残差块组成）

    参数:
        input_channels: 输入通道数
        num_channels: 输出通道数
        num_residuals: 残差块数量
        first_block: 是否为第一个残差层（决定是否调整尺寸）
    """
    blk = []
    for i in range(num_residuals):
        if i == 0 and not first_block:
            # 非第一个残差层的第一个残差块：需要调整维度（通道数翻倍，尺寸减半）
            blk.append(Residual(input_channels, num_channels,
                                use_1x1conv=True, strides=2))
        else:
            # 其余残差块：保持通道数和尺寸不变
            blk.append(Residual(num_channels, num_channels))
    return blk


if __name__ == '__main__':
    # 测试残差块功能
    # 测试1：输入输出通道数相同（3→3），不使用1x1卷积，步长为1（尺寸不变）
    blk = Residual(input_channels=3, num_channels=3)  # 输入3通道，输出3通道
    X = torch.rand(4, 3, 6, 6)  # 随机输入：4个样本，3通道，6x6尺寸
    Y = blk(X)
    print("测试1输出形状：", Y.shape)  # 输出：(4, 3, 6, 6)（通道和尺寸均不变）

    # 测试2：输入输出通道数不同（3→6），使用1x1卷积调整维度，步长为2（尺寸减半）
    blk = Residual(input_channels=3, num_channels=6, use_1x1conv=True, strides=2)
    print("测试2输出形状：", blk(X).shape)  # 输出：(4, 6, 3, 3)（通道加倍，尺寸减半）


    # -------------------------- 构建完整ResNet-18网络 --------------------------
    # 第一个模块：初始卷积+池化（不改变通道数，尺寸减半两次）
    b1 = nn.Sequential(
        nn.Conv2d(1, 64, kernel_size=7, stride=2, padding=3),  # 输入1通道（灰度图），输出64通道
        nn.BatchNorm2d(64),
        nn.ReLU(),
        nn.MaxPool2d(kernel_size=3, stride=2, padding=1)  # 尺寸减半
    )

    # 后续4个残差模块：每个模块包含多个残差块
    # b2：不改变通道数和尺寸（因first_block=True，且strides=1）
    b2 = nn.Sequential(*resnet_block(64, 64, 2, first_block=True))

    # b3~b5：每个模块的第一个残差块将通道数翻倍，尺寸减半
    b3 = nn.Sequential(*resnet_block(64, 128, 2))  # 64→128，尺寸减半
    b4 = nn.Sequential(*resnet_block(128, 256, 2))  # 128→256，尺寸减半
    b5 = nn.Sequential(*resnet_block(256, 512, 2))  # 256→512，尺寸减半

    # 全连接分类器：全局平均池化+线性层
    net = nn.Sequential(
        b1, b2, b3, b4, b5,
        nn.AdaptiveAvgPool2d((1, 1)),  # 全局平均池化，将特征图压缩为1×1
        nn.Flatten(),  # 展平为一维向量
        nn.Linear(512, 10)  # 线性层，输出10类（对应Fashion-MNIST的10个类别）
    )


    # -------------------------- 测试网络架构 --------------------------
    # 输入形状测试：模拟一个样本，观察每一层的输出形状
    X = torch.rand(size=(1, 1, 224, 224))  # 输入：1个样本，1通道，224×224尺寸
    print("\n网络逐层输出形状：")
    for layer in net:
        X = layer(X)
        print(f"{layer.__class__.__name__:15} 输出形状: \t{X.shape}")


    # -------------------------- 训练模型 --------------------------
    # 训练参数设置
    lr, num_epochs, batch_size = 0.05, 10, 256

    # 加载Fashion-MNIST数据集（调整图像大小为96×96以适应网络输入）
    train_iter, test_iter = d2l.load_data_fashion_mnist(batch_size, resize=96)

    # 训练模型：使用d2l库的训练函数，自动支持GPU
    print("\n开始训练ResNet-18模型...")
    d2l.train_ch6(net, train_iter, test_iter, num_epochs, lr, d2l.try_gpu())

    # 显示训练过程中的损失和精度曲线（保持窗口打开）
    plt.show(block=True)
